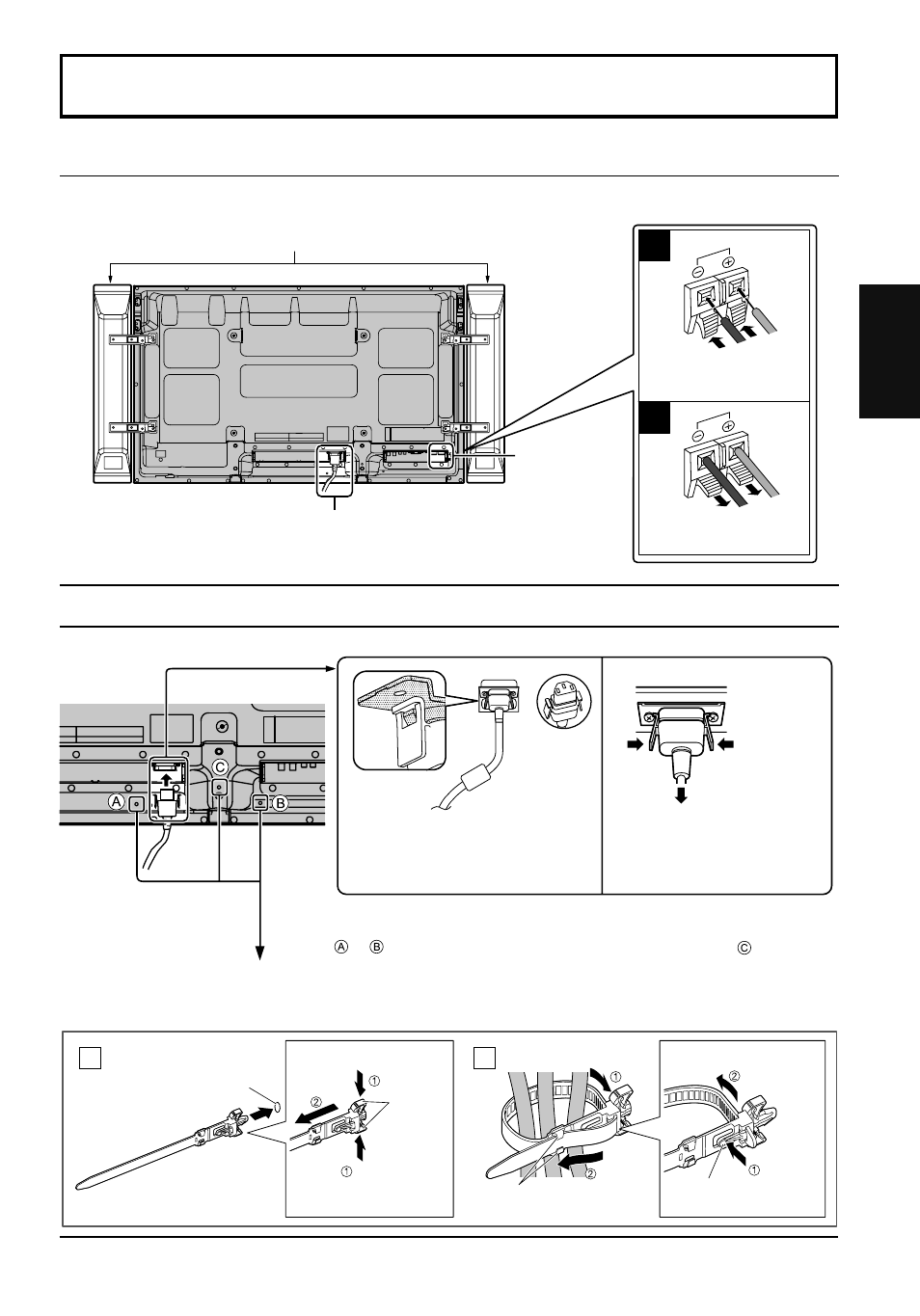

Collegamenti
9
Italiano
1
2
1 2
Terminale
altoparlante
Nel collegare gli altoparlanti, accertarsi di usare soltanto gli altoparlanti accessori opzionali.
Per i dettagli sull’installazione dell’altoparlante, fare riferimento al manuale d’installazione degli altoparlanti.
Cavo di alimentazione a corrente alternata (vedere a pag. 12)
Altoparlanti (Accessori opzionali)
foro
Per allentare:
ganci
Utilizzo del morsetto
Fissare i cavi con il morsetto.
Nota:
Con questa unità viene fornito un morsetto. Nel caso in cui sia necessario fi ssare i cavi in tre posizioni, acquistare
altri morsetti.
Collegamento e fi ssaggio del cavo CA, fi ssaggio dei cavi
Collegamento degli altoparlanti
Inserire il cavo CA nel display.
Inserire il cavo CA fi no a bloccarlo.
Nota:
Accertarsi che il cavo di alimentazione sia
bloccato ad entrambi i lati destro e sinistro.
Fissaggio del cavo di alimentazione a corrente alternata
Sfi lare il cavo CA
Sfi lare il cavo CA premendo sui due
bottoni.
Nota:
Quando si stacca il cavo di alimentazione,
staccare sempre per prima la spina del
cavo dalla presa di corrente.
Per rimuovere dallo
schermo:
Inserire il morsetto
in un foro
Avvolgere i cavi
fermagli
Spingere
entrambi I
fermagli laterali
Mettere
la punta
nei ganci
bottone
Spingere
bottone il
bottone
Tenere premuta la levetta
e inserire il fi lo.
Nero
Rosso
Rilasciare la levetta.
Nero
Rosso
Attaccare il morsetto
Se si utilizza la staffa per sospensione a parete (verticale)
Nota:
Se si utilizza la staffa per sospensione a parete (verticale)(TY-WK42PV20), utilizzare
i fori e per fi ssare i cavi. Se il moresetto viene utilizzata nel foro , i cavi
possono impigliarsi nella staffa di montaggio a parete.
