55
RQT9744
IT
AL
IANO
3

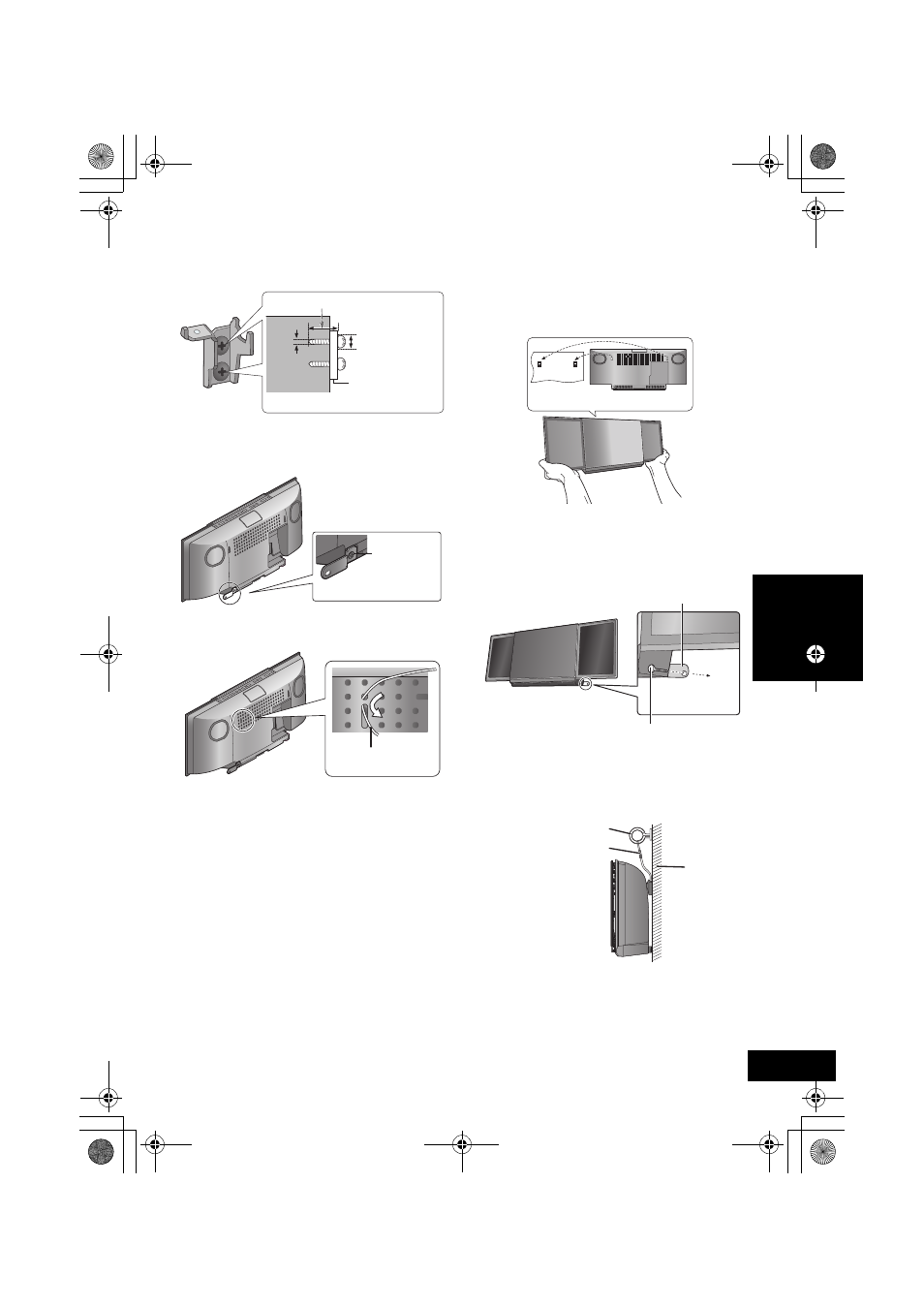

Installare la staffa sul muro utilizzando le 2 viti
(non in dotazione). (Entrambi i lati)
≥ Utilizzare una livella a bolla per assicurarsi che le viti
siano allineate.
4
Fissare il supporto di sicurezza all’unità tramite
l’apposita vite (in dotazione).
{. Coppia di serraggio delle viti: 50 N0cm a 70 N0cm.
5
Installare il cordoncino anticaduta (non in
dotazione) su questa unità.
6
Agganciare saldamente con entrambe le mani
l’unità alle staffe per il montaggio a muro.
≥ Dopo aver agganciato l'unità, togliere con cautela le
mani per controllare che l'unità sia fissata saldamente al
muro.
7
Avvitare la vite del supporto di sicurezza
(non in dotazione) per fissare il supporto di
sicurezza al muro.
≥ Prima di avvitare, fare riferimento al passo 3 per i
requisiti necessari.
8
Installare il cordoncino anticaduta (non in
dotazione) sulla parete.
≥ Accertarsi che il gioco del cordoncino sia minimo.
Almeno 30 mm
‰7,5 mm a
‰9,4 mm
‰4 mm
Staffa per il
montaggio a muro
Vite
(in dotazione)
Cordoncino
(non in dotazione)
≥ Collegare l'antenna e il cavo di alimentazione CA
all'unità prima di agganciarla al muro. (l 41)
Muro
Vite per il fissaggio del supporto di
sicurezza (non in dotazione)
Supporto di sicurezza
Fissato al muro
Cordoncino (non in
dotazione)
Occhiello
(non in dotazione)
Muro
