Zač
ínám
e
123
VQT4E53

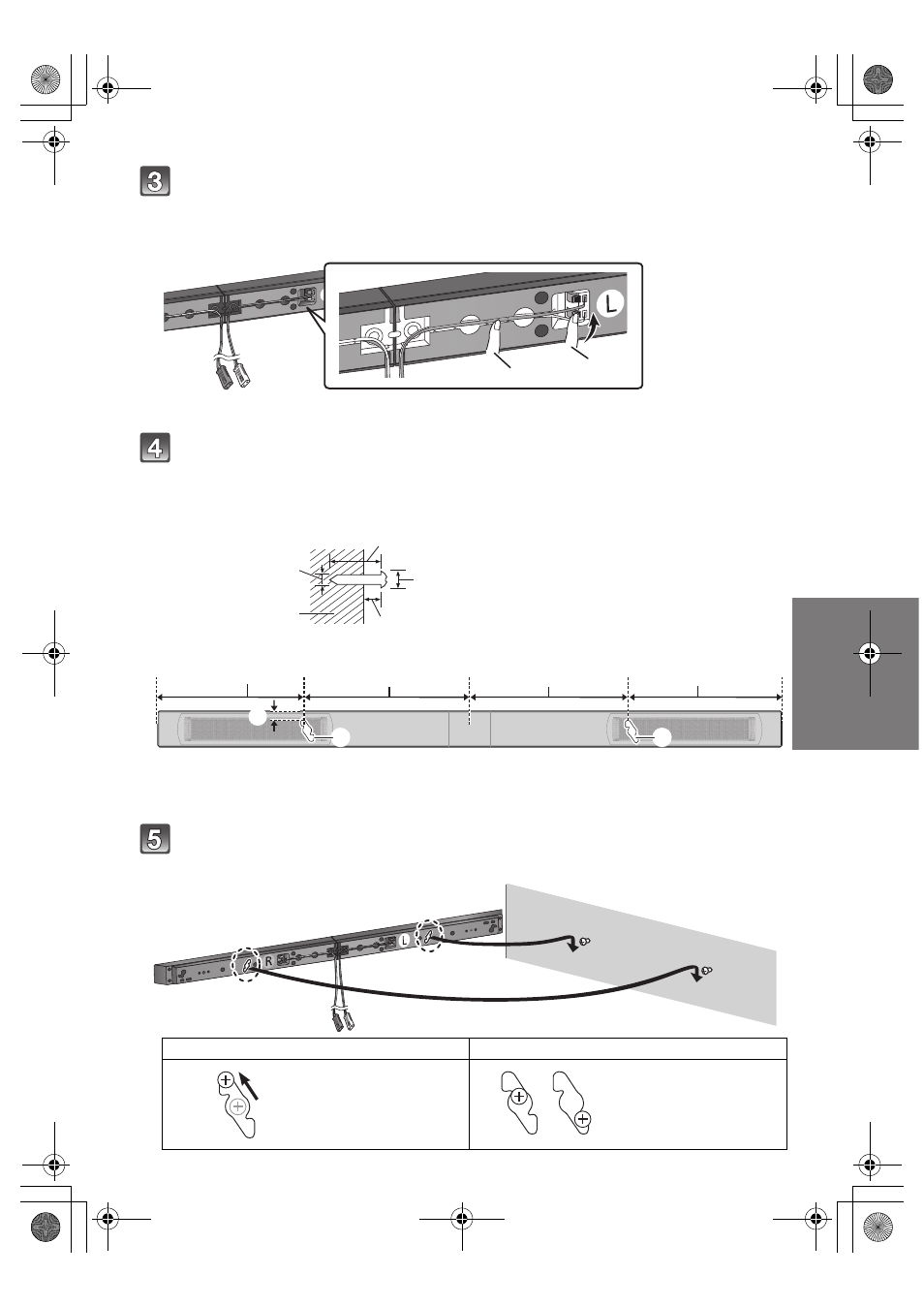

Připojte kabely reproduktoru.
≥ Abyste se ujistili, že kabel reproduktoru je připojen k správnému reproduktoru, zkontrolujte shodu barvy konektoru
reproduktoru s barvou indikátoru L/R na štítku reproduktoru, aby nedošlo k připojení kabelu reproduktoru k
nesprávnému reproduktoru.
≥ Zasuňte vedení důkladně (“na doraz”), ale přitom tak, abyste nepoškodili jeho izolaci.
Do stěny zafixujte šroub (není součástí dodávky).
≥ Prostřednictvím níže uvedených měření identifikujte polohu pro přišroubování na stěnu.
≥ Nechejte alespoň 20 mm volného prostoru nad reproduktorem a po jeho stranách kvůli jeho uchycení.
≥ Poloha ve stěně, do které bude uchycený šroub, se musí vyznačovat nosností vyšší než 33 kg.
≥ Šrouby uložte mimo dosah dětí, hrozí nebezpečí spolknutí.
Připevněte reproduktor nasazením otvorů na zadní straně reproduktoru
na šrouby.
1 Zasuňte vodič
na doraz,
zatímco budete
držet páčku
stisknutou.
i: Bílý
j: Modrá linie
2 Zatlačit do
drážky.
A Nejméně 30 mm
B
‰4,0 mm
C
‰7,0 mm do ‰9,4 mm
D Zeď nebo sloupek
E 5,5 mm do 6,5 mm
Čelní pohled (poloprůhledný obrázek)
F 190,5 mm
G 187 mm
H 177 mm
I 200,5 mm
J 12,5 mm
K Otvor pro montáž
na stěnu
SPRÁVNĚ
NESPRÁVNĚ
≥ Posuňte reproduktor
tak, aby byl šroub v
této pozici.
≥ V této pozici může
reproduktor
spadnout, pokud
bude posunut doleva
nebo doprava.
Stiskněte
