Eteignez tous les appareils avant le branchement et lisez le mode d’emploi approprié.
Ne connectez pas le fil d’alimentation CA tant que toutes les autres connexions n’ont pas été effectuées.
Exemple d’installation
Faites attention au type d’enceinte et à la couleur du connecteur quand vous placez les enceintes.
Branchez aux bornes de la même couleur.
L’utilisation des autocollants des câbles d’enceinte est pratique lorsqu’on effectue les connexions des câbles.
étape 2 Connexions

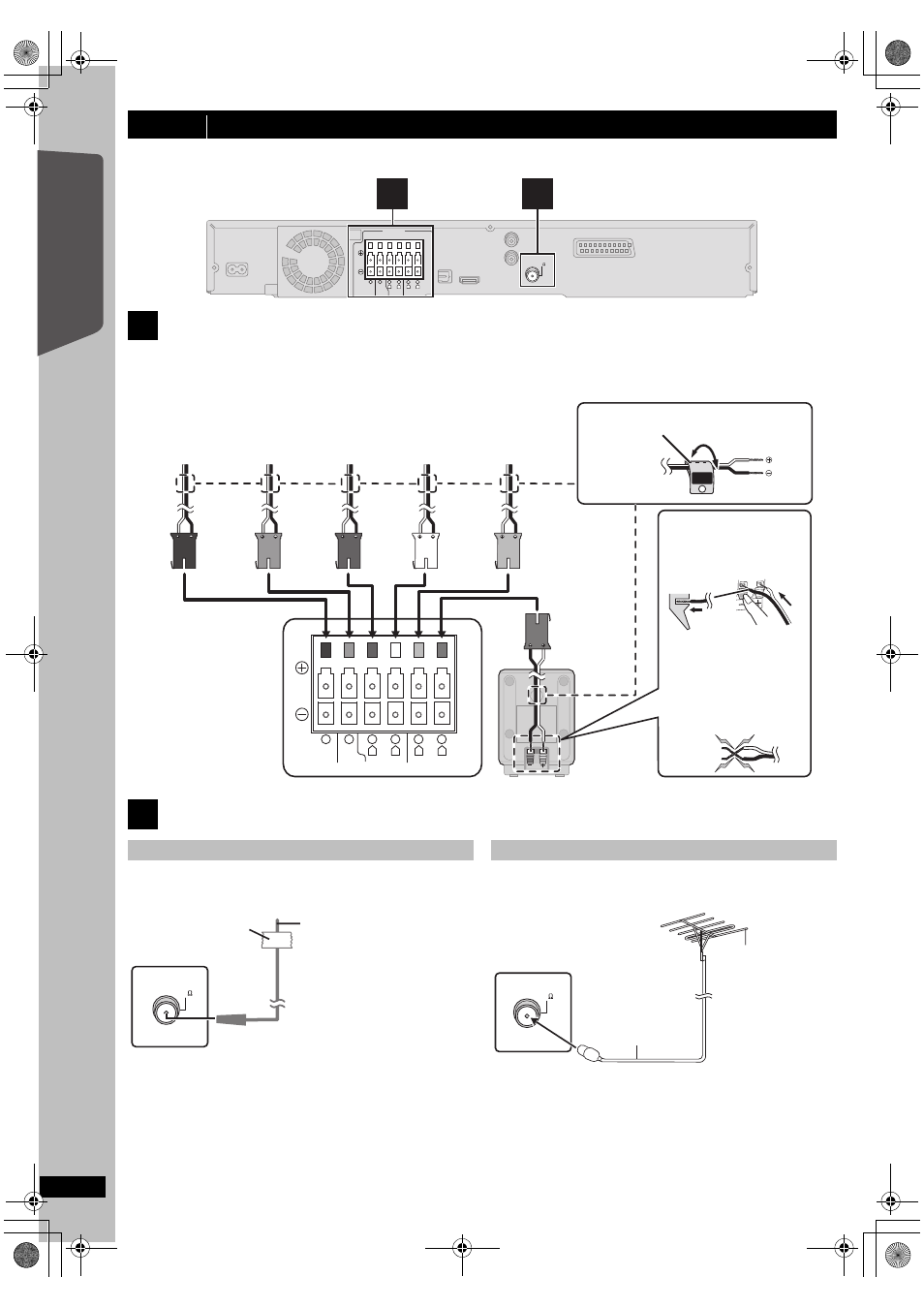

1 Connexions des enceintes
Appareil principal
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
FM ANT
(75 )
2 1
SPEAKERS
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Lch
SURROUND
3
Insérez le câble à fond, en
veillant à ne pas l'insérer
au-delà de l'isolation du fil.
: Blanc
: Bleu
Appuyez!
NON
ex. Enceinte surround (L)
Autocollant du câble d’enceinte (fourni)
Appareil principal
BLANC
FRONT
(L)
BLEU
SURROUND
(L)
GRIS
SURROUND
(R)
ROUGE
FRONT
(R)
VERT
CENTER
VIOLET
SUBWOOFER
● Veillez à ne pas croiser
(court-circuiter) ou
inverser la polarité des
câbles d’enceinte afin de
ne pas endommager les
enceintes.
2 Connexions antenne radio
Utiliser une antenne interne
FM ANT
(75 )
Ruban adhésif
Appareil principal
Antenne interne FM
(fourni)
Fixez cette extrémité de
l’antenne à l’endroit où la
réception est optimale.
Utiliser une antenne externe
FM ANT
(75 )
Appareil principal
Antenne FM extérieure
[Utilisation d’une
antenne de télévision
(non fourni)]
L’antenne doit être
installée par un
technicien qualifié.
75  câble coaxial
(non fourni)
Utilisez une antenne extérieur si la réception radio FM est faible.
≥ Débranchez l’antenne quand l’appareil n’est pas utilisé.
≥ N’utilisez pas l’antenne extérieure pendant un orage électrique.
