3. Avvitare le viti di fissaggio nel muro.
2. Fissare la staffa per montaggio a muro alla parte posteriore dell’unità.
2
1
Linguetta
Parte posteriore dell’unità
Staffa per montaggio a muro (vista inferiore)
4 5
 Misurare e contrassegnare la posizione delle viti di fissaggio (2 pezzi) e avvitarle nel muro.
Per la misura e la posizione delle viti aiutarsi con le figure seguenti.
Eseguire l’installazione utilizzando le viti di montaggio a muro.
Utilizzare una livella a bolla per assicurarsi che le viti siano allineate.
Utilizzare una vite con una forza sufficiente per resistere a un peso di almeno 20 k
g .
•
•
•
•
 Fissare la staffa per montaggio a muro con la vite di fissaggio
(2 pezzi).
(Coppia di serraggio: da 1,2 Nm a 1,5 Nm)

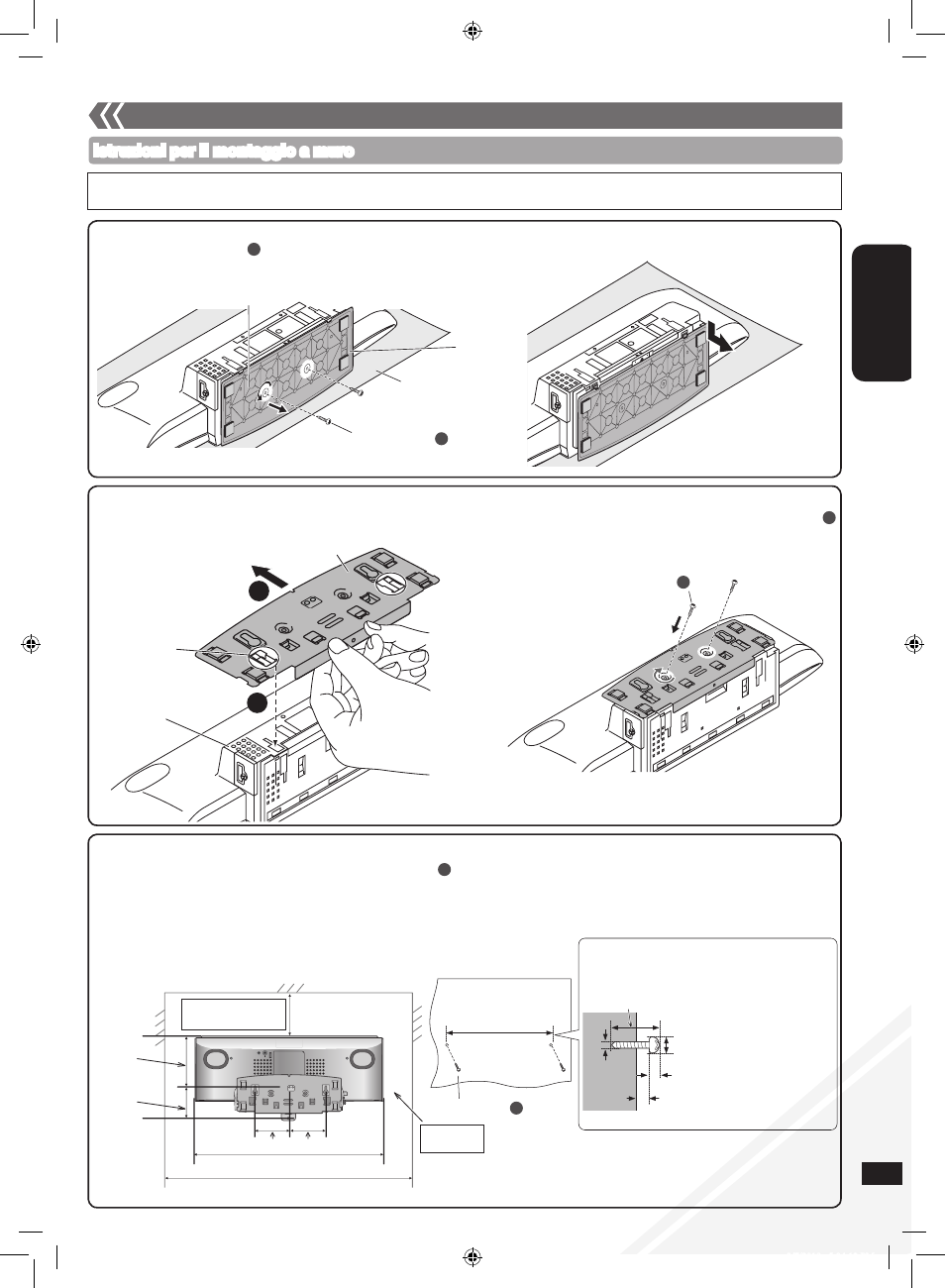

Istruzioni per il montaggio a muro
• Prima dell’installazione spegnere l’unità e scollegare il cavo di alimentazione dalla presa CA.
• A ogni passaggio serrare saldamente le viti per prevenirne l’allentamento.
1. Rimuovere il supporto dall’unità.
A
B
Da 8 mm a 9,5 mm
Da 2,2 mm a 2,8 mm
Da 2,5 mm a 3,5 mm
4 mm
È necessario tenere una lunghezza che
resista a una forza di almeno 20 k
g per
ciascuna vite.
Muro
Vite di fissaggio C
163 mm
C
 Allineare le linguette sulla staffa per montaggio a muro e
sull’unità e farla scorrere finché non scatta in posizione.
Fissaggio dell’unità al muro (Opzionale)
(segue)
 Rimuovere il supporto dall’unità facendolo scorrere.  Svitare le viti di fissaggio (2 pezzi) nella parte inferiore
dell’unità.
Conservare le viti rimosse in un luogo sicuro.
Parte inferiore dell’unità
Supporto
Coperta o
indumento
morbido
Vite di fissaggio A
Vite di fissaggio B
AUX
300 mm
Spazio necessario
Vista posteriore
Spazio
necessario 85,5 mm 77,5 mm
500 mm
700 mm
74,8 mm
130 mm
