Panasonic SCHTB527EG Benutzerhandbuch
Seite 12
12
RQT9833

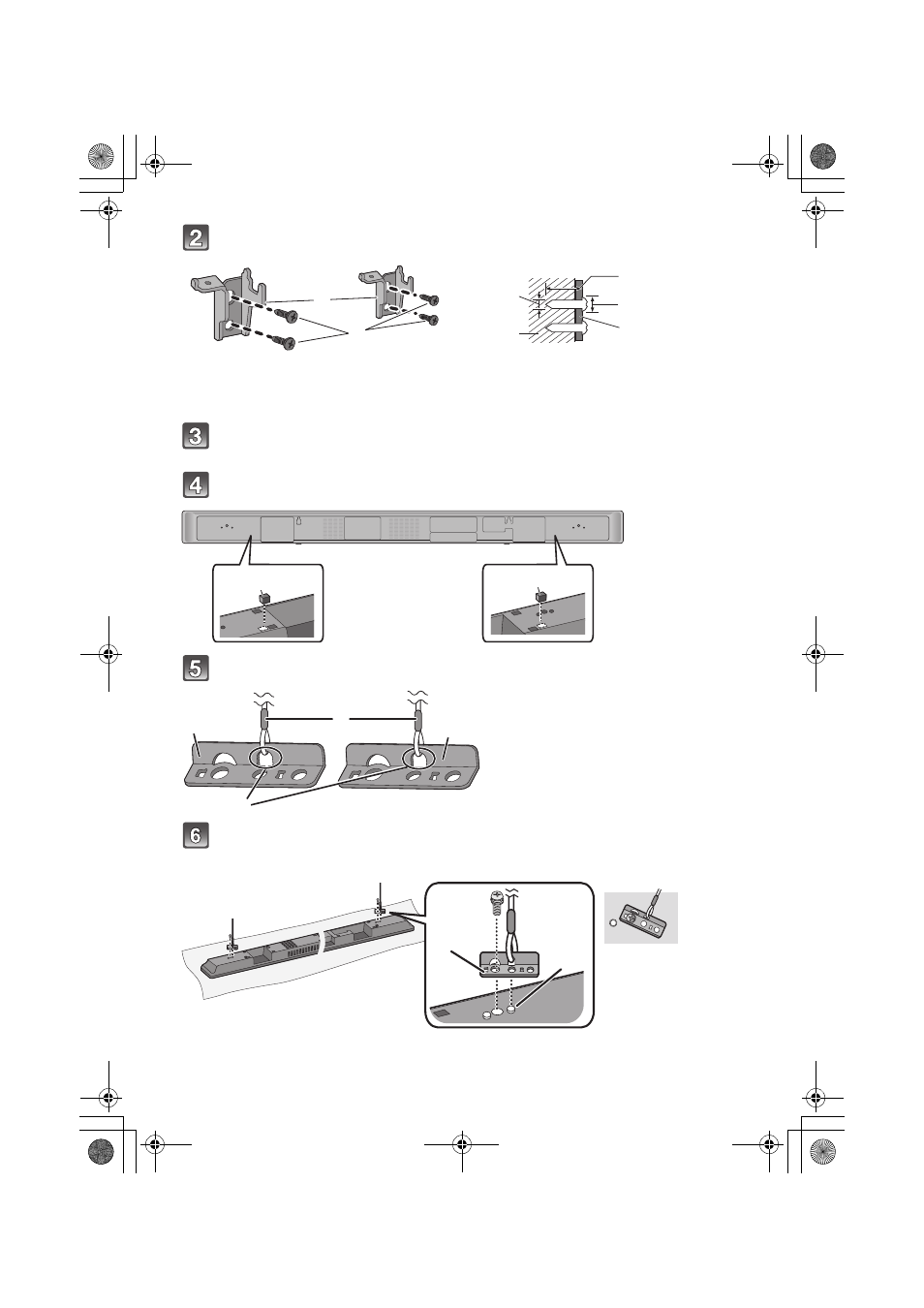

Bringen Sie die Wandhalterungen an der Wand an.
Schließen Sie alle benötigten Verbindungen zum Hauptgerät ab. (> 14 bis 16)
≥ Verbinden Sie das Netzkabel mit dem Hauptgerät, aber verbinden Sie es nicht mit der Netzsteckdose, bis die Installation abgeschlossen wurde.
Bringen Sie die Rücken-Pads an der Rückseite der Hauptgeräts an.
Bringen Sie ein Seil an der Sicherheitsvorrichtung an.
Bringen Sie die Sicherheitsvorrichtung am Hauptgerät an.
≥ Drehmoment für das Festziehen der Schrauben: 80 N
0
cm bis 120 N
0
cm.
B
Wandhalterungen (mitgeliefert)
C
Schrauben
≥ Sicher festziehen.
D
Mindestens 30 mm
E
‰4,0 mm
F
‰7,5 mm bis ‰9,4 mm
G
Wand
H
Wandhalterungen (mitgeliefert)
I
Rückseitige
Schutzbeläge
(mitgeliefert)
J
Sicherheitshalter (mitgeliefert)
K
Schnur
L
Führen Sie eine Schnur durch die
Öffnungen.
Lesen Sie für Details in der
Bedienungsanleitung zur Schnur nach.
M
Schraube mit Unterlegscheibe (mitgeliefert)
≥ Sicher festziehen.
N
Sicherheitshalter (mitgeliefert)
O
Überstehender Teil
≥ Der Sicherheitshalter wurde
diagonal angeordnet.
