DVI-Anschluss
Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-
Adapterkabel mit einer der HDMI-Buchsen des Fernsehers
3
. Bei Verwendung eines DVI-HDMI-Adapterkabels schließen
Sie das Audiokabel mit dem mitgelieferten AV2-Adapter (COMPONENT / VIDEO) an den Anschluss AUDIO an.
Hinweis
Ɣ
Audioeinstellungen können im Eintrag [HDMI1 / 2 / 3 / 4 Eingang] des Menüs „Toneinstellung“ vorgenommen werden.
(S. 41)
Ɣ
Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie
die Einstellung „16:9“.
Ɣ
Die HDMI-Buchsen dieses Gerätes entsprechen dem „Typ A“.
Ɣ
Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel.
Ɣ
Zusatzgeräte ohne digitalen Ausgangsanschluss können wahlweise an einem der Eingangsanschlüsse
„COMPONENT“ oder „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können.
Ɣ
Dieser Fernseher verfügt über die integrierte HDMI™-Technologie.
1: Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.
2: ARC (Audio Return Channel) ist eine Funktion, mit der Sie digitale Tonsignale über ein HDMI-Kabel übertragen können.
3: Im Fachhandel erhältlich.

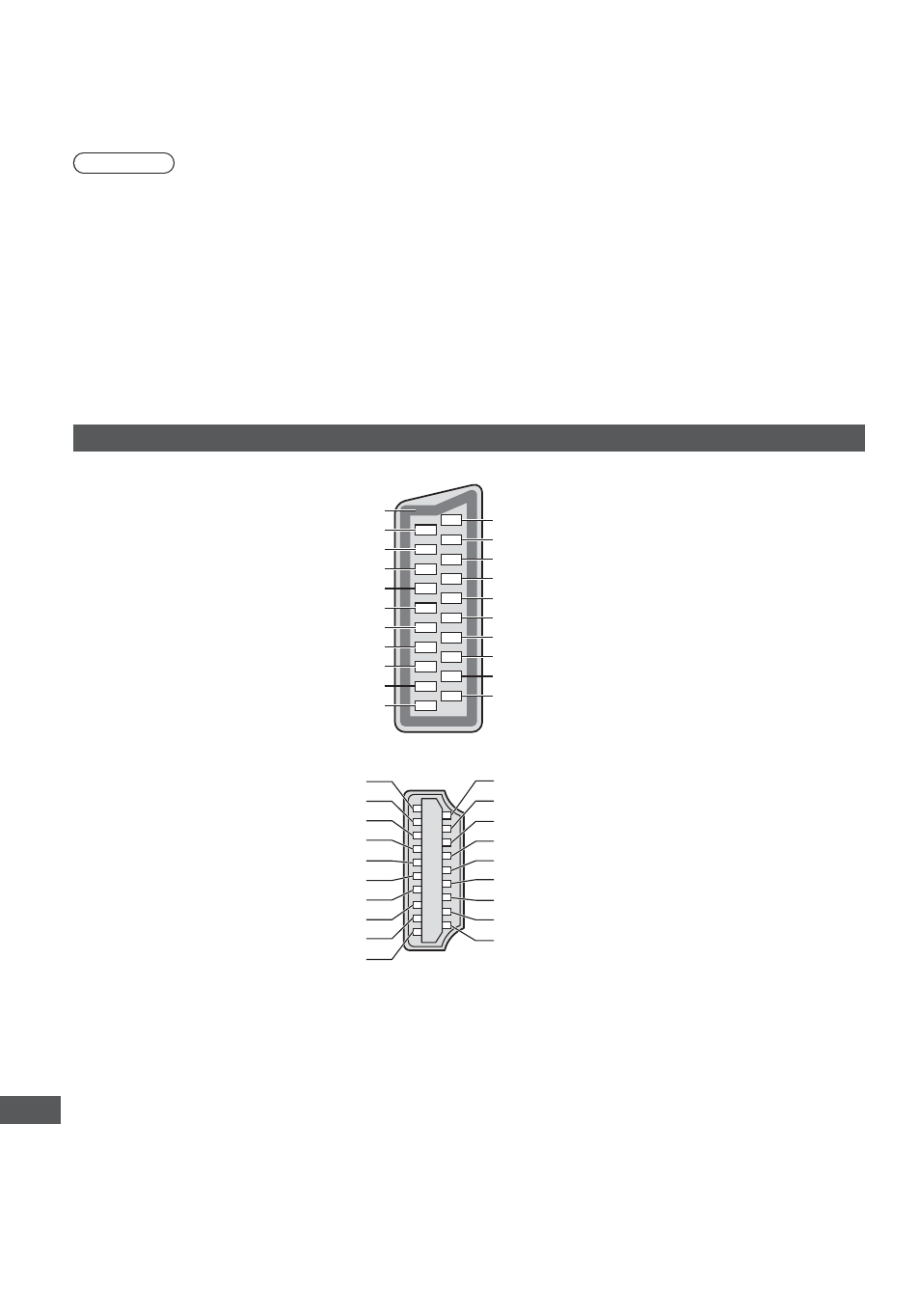

Informationen über die SCART- und HDMI-Buchsen
AV1 SCART-Anschluss (RGB, VIDEO, Q-Link)
Masseanschluss 21
FBAS-Ausgang (Video) 19
FBAS -Masse 17
Rot-Signal Eingang 15
Rot-Signal Masse 13
Grün-Signal Eingang 11
Grün-Signal Masse
9
Blau-Signal Eingang
7
Blau-Signal Masse
5
Audio Ausgang (L)
3
Audio Ausgang (R)
1
20 FBAS-Eingang (Video)
18 RGB-Status Masse
16 Status RGB
14 Masse
12 --
10 Q-Link-Daten
8
Status FBAS
6
Audio Eingang (L)
4
Audio Masse
2
Audio Eingang (R)
HDMI-Buchse
Hot-Plug-Erkennung 19
DDC/CEC-Masse 17
SCL 15
CEC 13
Abschirmung TMDS-Taktgeber 11
70'6'DWHQí
9
TMDS-Daten0+
7
Abschirmung TMDS-Daten1
5
70'6'DWHQí
3
TMDS-Daten2+
1
18 +5 V Spannung
16 SDA
14 Dienstprogramm
12 70'67DNWJHEHUí
10 TMDS-Taktgeber+
8
Abschirmung TMDS-Daten0
6
70'6'DWHQí
4
TMDS-Daten1+
2
Abschirmung TMDS-Daten2
