7

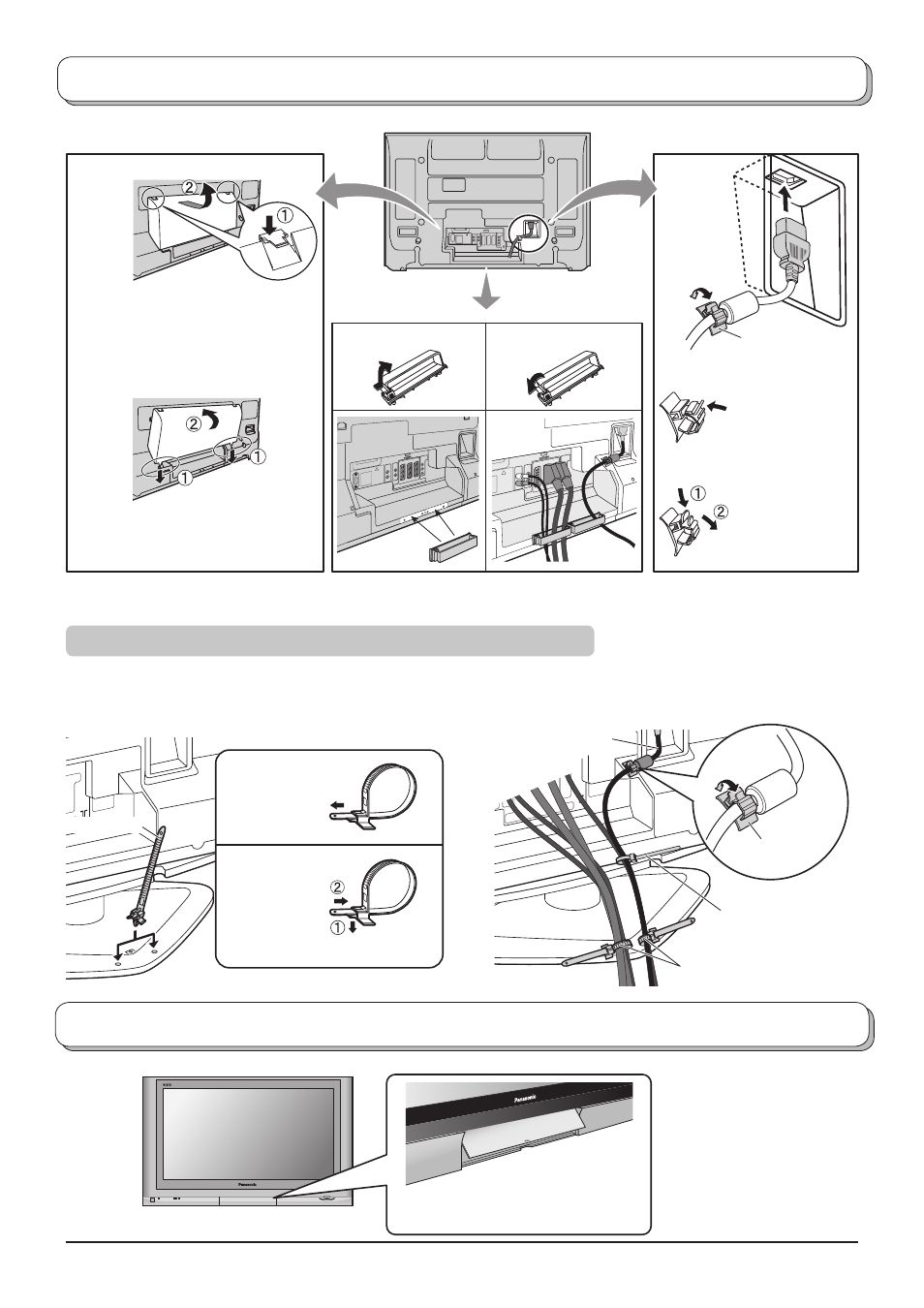

Kabelbindungsanleitungen
Vorgehen bei der Befestigung:
Vorgehen beim Lösen:
Durch Drücken
bis zum Einrasten
das Kabel
anbringen.
Bei gezogenem
Regler
herunterziehen.
Zur Verwendung des Sockels
Die Kabelbänder anbringen.
Die Zapfen der zwei Bänder in den Sockel einsetzen. Die Kabel anschließen.
Beispiel für “Verlegung der Anschlusskabel”
Kabelband
Kabelbinder
Netzkabel
Klammer
Befestigungsband
Befestigen
Lösen
Zum
Zusammenziehen.
Herausziehen.
Den Knopf gedrückt halten.
Klammer
Öffnen der vorderen Abdeckung
Heben Sie den mit “PULL” markierten
unteren Teil der Tür an.
Kabelband
Entfernen Anbringen
Entfernen
Anbringen
1. Die Klammern (an zwei Punkten)
auf der Unterseite einsetzen.
2. Drücken Sie auf die Abdeckung, bis
der Haken einrastet.
1. Drücken Sie die Haken nach unten und
ziehen Sie die Abdeckung vorsichtig
nach vorn, um die Klammern (an zwei
Stellen) zu lösen.
2. Ziehen Sie die Abdeckung langsam
nach oben ab.
Kabelabdeckung Netzkabel
Klemmeinrichtung
Hinweis:
Zur Vermeidung von Störungen auf dem Bildschirm verlegen Sie das Antennenkabel getrennt vom Netzkabel.
