Inbetriebnahme
9
VQT2Z52
1
Netzanzeige
Die Anzeige leuchtet auf, wenn dieses Gerät eingeschaltet
ist.
2
Standby-/Ein-Schalter (Í/I) (> 19)
Drücken Sie diese Taste, um das Gerät in den Standby-Modus
oder aus diesem einzuschalten. Auch im Standby-Modus
verbraucht das Gerät eine geringe Menge Strom.
3
Öffnen oder Schließen der Schiebeklappe auf der iPod/
iPhone-Seite (> 22)
4
Anzeige (FL-Anzeige)
5
Auswahl der Quelle (> 23)
6
Stopp (> 25)
7
Start Wiedergabe (> 25)
8
Einstellen der Lautstärke des Geräts
9
Öffnen oder Schließen der Schiebeklappe auf der
Disc-Seite (> 22)
10 USB-Schnittstelle (> 22)
11 Schlitz SD-Card (> 22)
12 iPod/iPhone Schalthebel zum Andocken (> 33)
13 iPod/iPhone-Anschluss (> 33)
14 Signalsensor Fernbedienung
Entfernung: Innerhalb von 7 m.
Winkel: Ungefähr 20e nach oben und unten, 30e nach links und rechts
15 Schiebeklappe
16 Disc-Lade
1
Anschluss FM-Radioantenne (> 16)
2
VIDEO OUT-Anschluss (> 14)
3
HDMI AV OUT-Anschluss (> 15)
4
LAN-Anschluss (> 17)
5
DIGITAL AUDIO IN-Buchse (> 14 , 15)
6
USB-Port für wahlweisen drahtlosen LAN Adapter (> 17)
7
Ventilator
8
Netzkabel-Anschluss (> 18)
9
Dock Digitalsender (> 16)
Schließen Sie einen digitalen Sender an, wenn ein aktiver
Subwoofer verwendet wird.
10 Ständer(> 13)

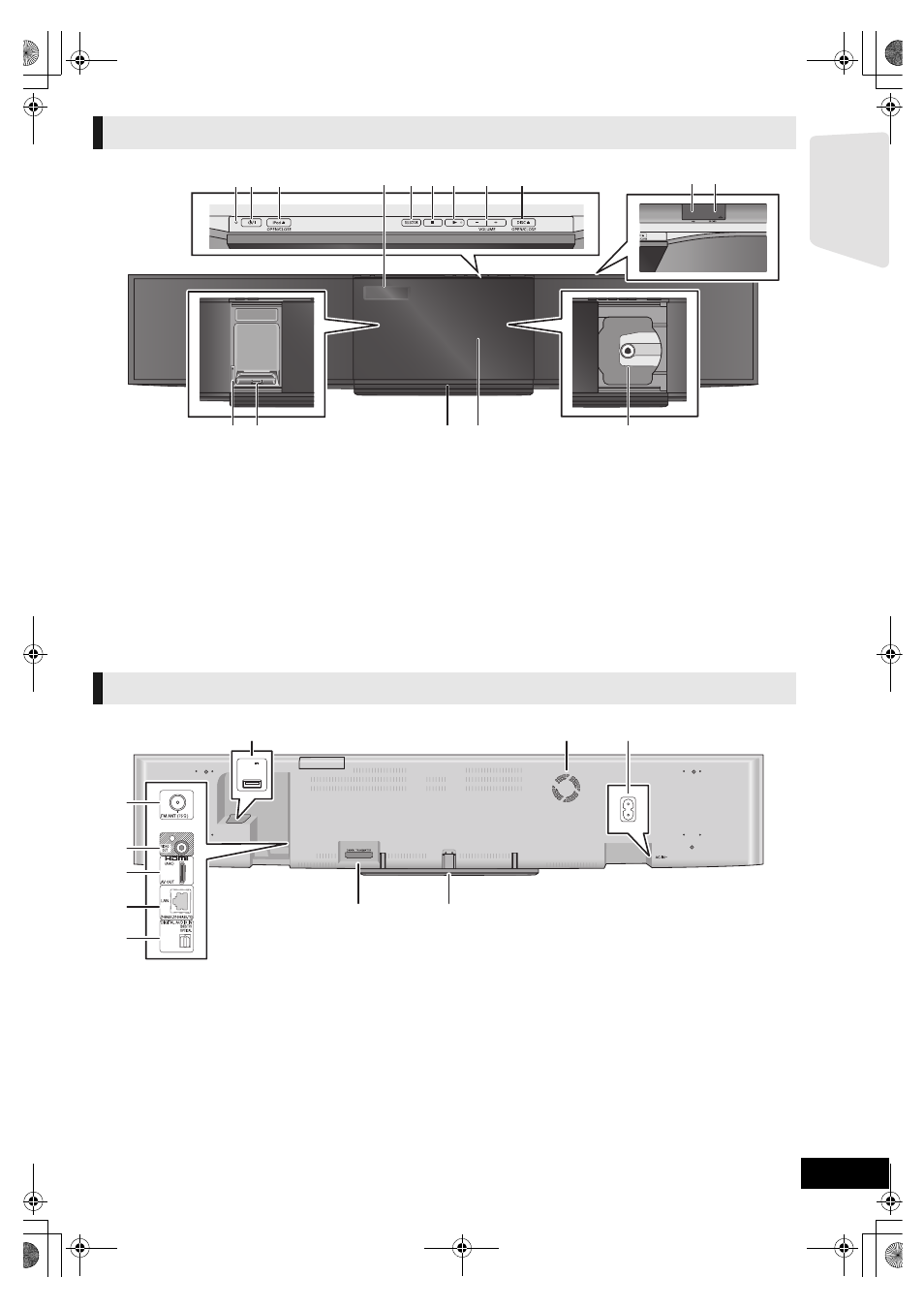

Hauptgerät (Vorderansicht)
2
3
1
4
5
6
7
8
9
10 11
13
12
15
16
14
Hauptgerät (Rückansicht)
DC OUT 5V
LAN
WIRELESS
500mA MAX
1
2
4
5
6
7
8
9
10
3
