Hauptgerät (vorderansicht), Hauptgerät (rückansicht) – Panasonic SCBTT230EG Benutzerhandbuch
Seite 10
10
VQT4R79
1
Standby-/Ein-Schalter (Í/I) (> 18)
Drücken Sie diese Taste, um das Gerät in den
Standby-Modus oder aus diesem einzuschalten.
Auch im Standby-Modus verbraucht das Gerät eine
geringe Menge Strom.
2
Öffnen oder Schließen Disc-Lade (> 20)
3
Einstellen der Lautstärke des Geräts
4
Disc-Lade
5
[BTT230] [BTT200]
Stopp (> 23)
6
[BTT230] [BTT200]
Start Wiedergabe (> 23)
7
SD-Kartenschlitz (> 20)
8
USB-Schnittstelle (> 20, 26)
9
Signalsensor Fernbedienung
Entfernung: Innerhalb von 7 m.
Winkel: Ungefähr 20e nach oben und unten, 30e
nach links und rechts
10 Anzeige
11 [BTT230] [BTT200]
Dock für iPod/iPhone (> 26)
1
Netzkabel-Anschluss (> 17)
2
Lautsprecherbuchsen (> 14)
3
Ventilator
4
LAN-Anschluss (> 17)
5
USB-Schnittstelle (> 17, 30)
6
HDMI AV OUT (ARC)-Anschluss (> 15, 16)
7
[BTT230] [BTT200]
HDMI1 IN (CABLE/SAT) Buchse (> 16)
8
[BTT230] [BTT200]
HDMI2 IN Buchse (> 16)
9
DIGITAL AUDIO IN-Buchse (> 15, 16)
10 Anschluss FM-Radioantenne (> 15)
11 AUX-Anschluss (> 15)

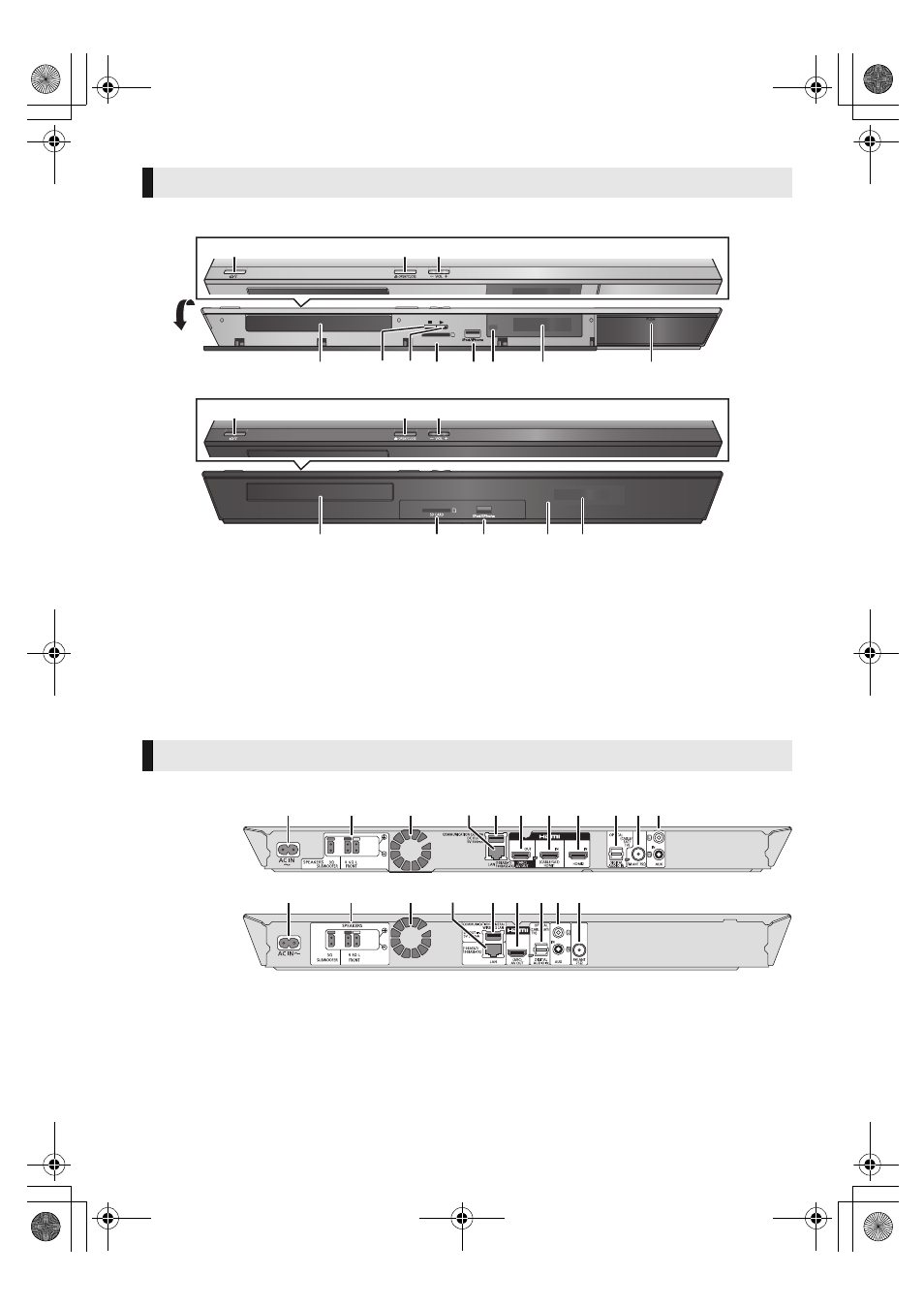

Hauptgerät (Vorderansicht)
SD CARD
4
5
7
6
11
9
10
1
2
3
1
2
3
8
4
7
9
10
8
[BTT230] [BTT200]
[BTT100]
Hauptgerät (Rückansicht)
1
2
3
4
5
6
7
11
8
9 10
1
2
3
4
5
6
11
9
10
z.B.
[BTT230]
[BTT100]
