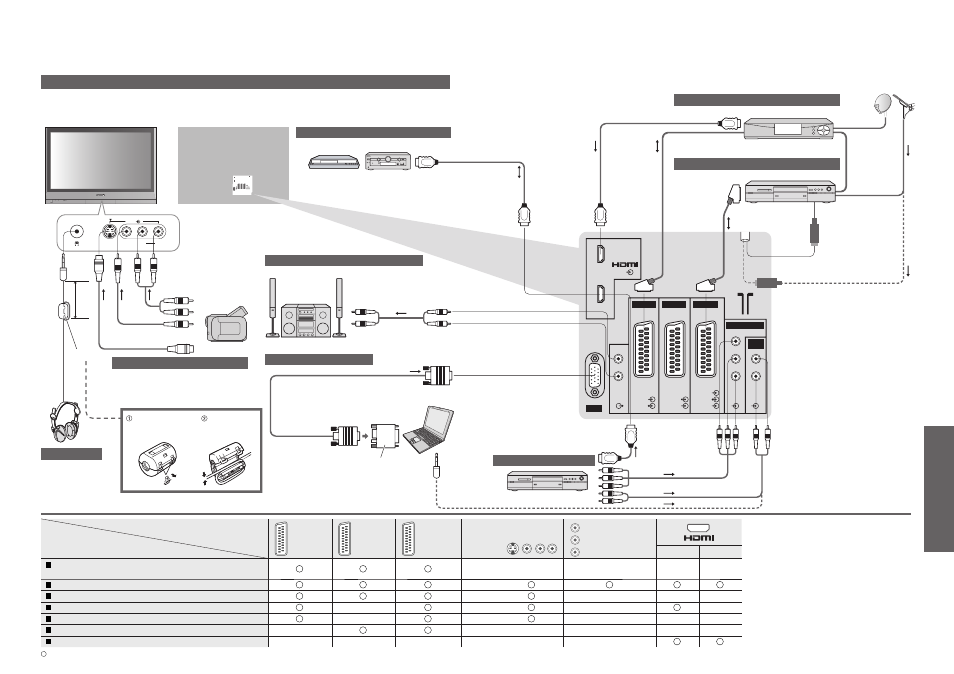

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher.
Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen der anzuschließenden Geräte, der Tabelle
weiter unten und den technischen Daten zu entnehmen (S. 39).
Kabeltuner
DVD-Recorder / Videorecorder
SCART-
Kabel
HF-Kabel
oder
(Q-Link)
Buchsenbezeichnung
Aufzeichnung / Wiedergabe (Gerät)
AV1 AV2 AV3
AV4
Y
P B
P R
COMPONENT
1 2
Aufzeichnung/Wiedergabe von Videocassetten/DVDs
(Videorecorder/DVD-Recorder)
Wiedergabe von DVDs (DVD-Player)
Wiedergabe von Camcorder-Bildern (Videokamera)
Empfang von Satellitenprogrammen (Kabeltuner)
Videospiele (Videospielkonsole)
Q-Link
Steuerung mit HDMI
: Empfohlener Anschluss
SCART-
Kabel
(Q-Link)
Steuerung mit HDMI (S. 27)
Empfang von Satellitenprogrammen
Aufzeichnung / Wiedergabe
Wiedergabe von DVDs
Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte
DVD-Player
•
Zusatzgeräte
Anschlüsse (Übersicht)
DIGA oder Panasonic-Verstärker
SCART-
Kabel
Zusatzgeräte
(AUDIO)
PC
Verstärker mit Lautsprecheranlage
Personalcomputer
(Bildwiedergabe)
(Tonwiedergabe)
Wiedergabe über separate Lautsprecher
Adapterstecker (falls erforderlich)
10 cm
max.
(VIDEO)
oder
(S-VIDEO)
Kopfhörer
Camcorder / Videospielkonsole
Das Kabel
eindrücken und
die Abdeckung
schließen.
Die Laschen zum
Öffnen aufklappen.
Ferritkern
(M3-
Stecker)
•
Bei Verwendung der Buchse HDMI2
zur Steuerung mit HDMI wählen Sie
HDMI2 als externen Eingang (S. 14).
