3
18 CQ-VD5005N
Deutsch
Einbau

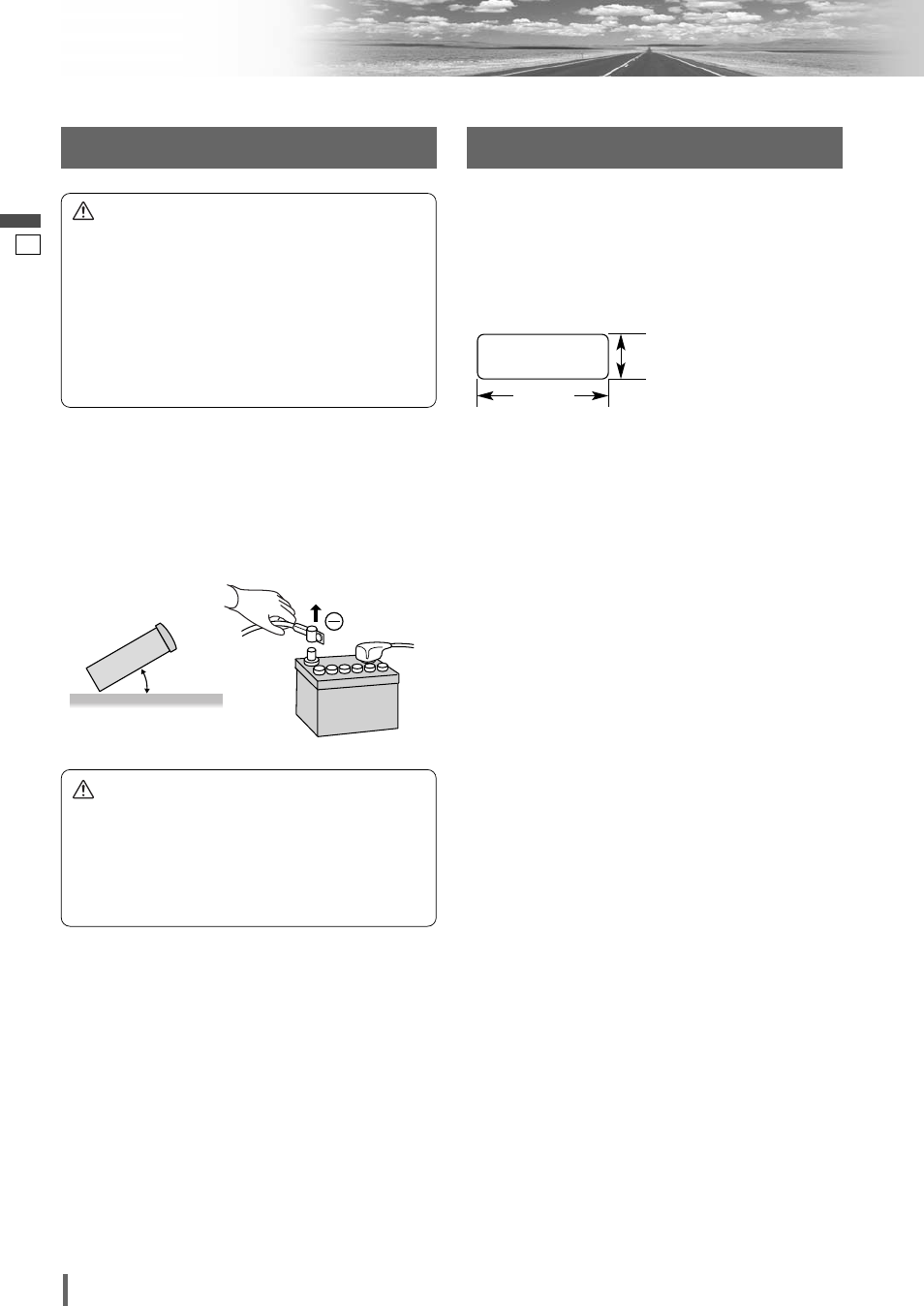

Vorbereitung Einbau in das Armaturenbrett
¡ Vor dem Einbau des Gerätes, probieren Sie den
Radiobetrieb mit Antenne und Lautsprechern aus.
¡ Klemmen Sie das Massekabel vom Minuspol (–) der
Batterie ab (siehe nachfolgende Vorsicht).
¡ Sie sollten das Gerät in horizontaler Position einbauen,
wobei die Vorderseite für optimale Bedienung bis zu
einem Winkel von 30° angehoben werden darf.
Einbauöffnung
Das Gerät kann in jedes Armaturenbrett mit der unten
dargestellten Einbauöffnung eingebaut werden. Für einen
solchen Einbau sollte das Armaturenbrett eine Dicke von
4,5 mm bis 6 mm aufweisen.
Vorsichtsmassregeln beim
Einbau
Dieses Gerät sollte von einem Fachmann installiert
werden.
Im Falle von Einbauproblemen wenden Sie sich bitte an
einen Panasonic Kundendienst.
1. Dieses Gerät ist ausschließlich für den Anschluss an
Bordnetze mit 12 V Gleichspannung und negativer
Batterieklemme an Masse bestimmt.
2. Befolgen Sie den Elektrischer Anschluss ( a Seite 24-
29) sorgfältig, da anderenfalls eine Beschädigung des
Gerätes nicht ausgeschlossen werden kann.
3. Schließen Sie das Stromversorgungskabel an, nach-
dem Sie alle anderen Anschlüsse ausgeführt haben.
4. Schließen Sie unbedingt das Batteriekabel (Gelbe) an
die positive (+) Klemme der Batterie oder an die (BAT)
Klemme des Sicherungsblocks an.
5. Isolieren Sie alle freiliegenden Leiter, um Kurzschlüsse
zu vermeiden.
6. Sichern Sie alle losen Leiter nach dem Einbau.
7. Lesen Sie die Bedienungs- und Einbauanleitungen aller
anzuschliessenden Geräte aufmerksam durch, bevor
Sie diese anschließen.
0 – 30°
182 mm
53 mm
Vorsicht
¡ Bei mit Fahr- oder Navigationscomputer ausgestat-
tetem Fahrzeug dürfen Sie die Batterie nicht abklem-
men, da sonst alle abgespeicherten Einstellungen
verloren gehen. In diesem Fall gehen Sie besonders
vorsichtig vor, damit kein Kurzschluss verursacht
wird.
Vorsicht
¡ Bitte befolgen Sie Ihre örtlichen Gesetzte und
Vorschriften, wenn Sie das Gerät einbauen.
¡ Wenn Sie die Einbaulaschen der Einbauhalterung
mit einem Schraubendreher abbiegen, seien Sie vor-
sichtig, um Verletzungen an Ihren Händen und
Fingern zu vermeiden.
¡ Wir empfehlen Ihnen, für die Einbauarbeiten
Handschuhe zu tragen, um sich vor Verletzungen zu
schützen.
