Hauptgerät (vorderansicht), Hauptgerät (rückansicht) – Panasonic SCBTT865EG Benutzerhandbuch
Seite 10
10
VQT5F67
1
Disc-Lade
2
USB-Schnittstelle (> 15, 20)
3
Signalsensor Fernbedienung
Entfernung: Innerhalb von 7 m.
Winkel: Ungefähr 20e nach oben und unten, 30e
nach links und rechts
4
Anzeige
5
Stopp (> 18)
6
Start Wiedergabe (> 18)
7
Öffnen oder Schließen Disc-Lade (> 15)
8
Einstellen der Lautstärke des Geräts
9
Standby-/Ein-Schalter (Í/I) (> 14)
Berühren, um zwischen eingeschaltetem Zustand
und Standby-Modus zu wechseln. Auch im
Standby-Modus verbraucht das Gerät etwas Strom.
10 NFC-Touch-Bereich (> 22)
1
Netzkabel-Anschluss
2
Lautsprecherbuchsen
3
Ventilator
4
LAN-Anschluss (> 13)
5
USB-Schnittstelle (> 15)
6
DIGITAL AUDIO IN-Buchse
7
HDMI1 IN Buchse (> 12)
8
HDMI2 IN Buchse (> 12)
9
HDMI AV OUT (ARC)-Anschluss
10 AUX-Anschluss
11 Anschluss FM-Radioantenne

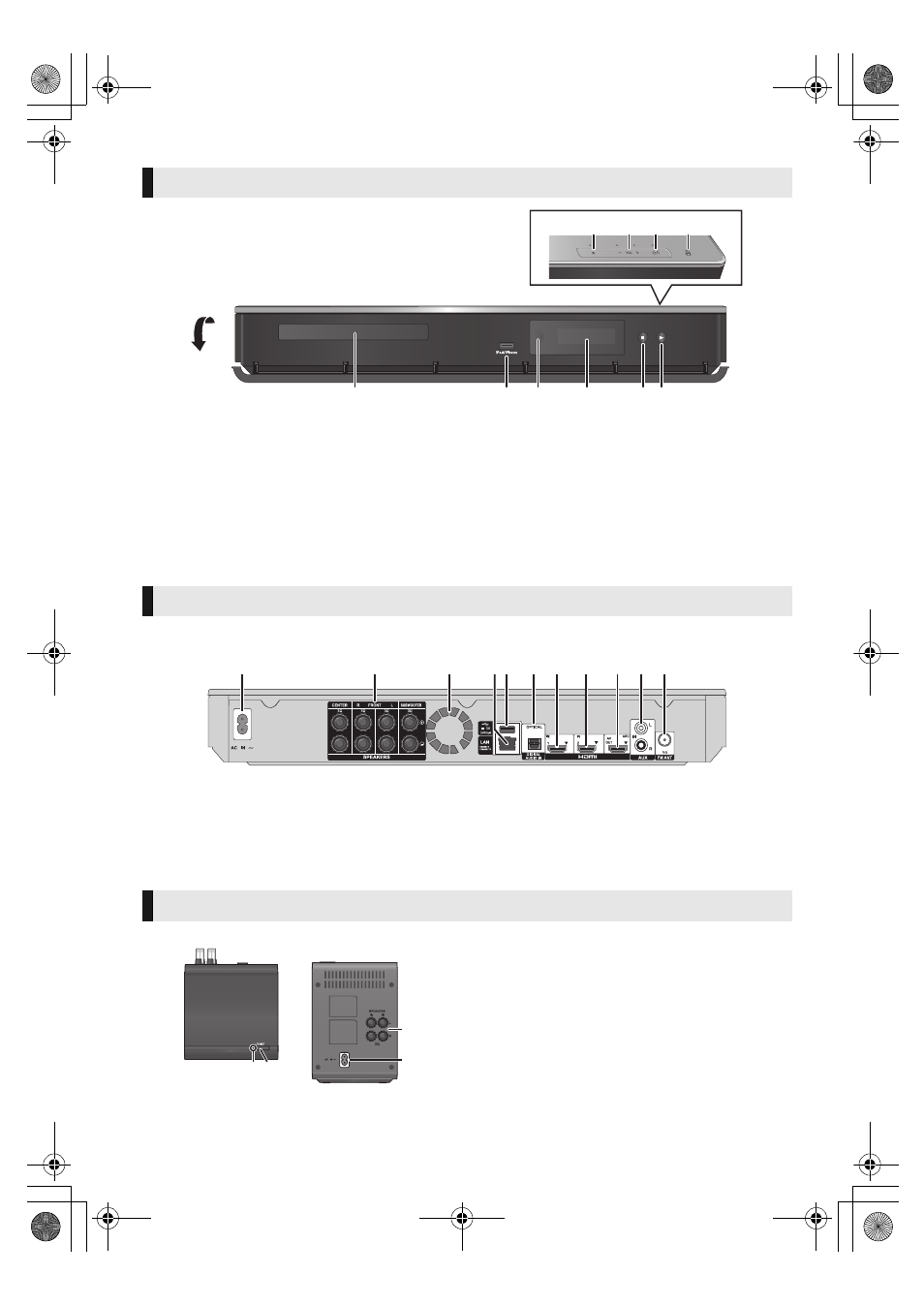

Hauptgerät (Vorderansicht)
1
2
6
4
5
3
8 9
7
10
Hauptgerät (Rückansicht)
1
3
4 5 6 7
11
8
9 10
2
z. B. [BTT885] [BTT865]
[BTT885] [BTT865] Wireless-System
WIRELESS LINK
1 2
3
4
Oberseite
Rückseite
1
Wireless Link-Anzeige
Grüne
Anzeige:
Wireless Link ist aktiviert.
Langsames
Blinken:
Suchlaufmodus
Schnelles
Blinken:
Kopplungsmodus
Rote
Anzeige:
Sleep-Modus
2
Kopplung aktivieren
3
Lautsprecheranschlüsse
4
AC IN-Anschluss
