Anschließen des Fernsehers an den Tuner
Vergewissern Sie sich vor dem Anschließen oder Abtrennen von Kabeln, dass der Fernseher von der Stromversorgung getrennt ist.
Bedingungen
■
Wenn Sie den Tuner nahe am oder unter dem Fernseher aufstellen möchten, wird empfohlen, den Anschluss über das
●
mitgelieferte HDMI-Kabel herzustellen.
Falls Ihre Installationsanordnung für die Verwendung des Funkmoduls (Beispiel 2) nicht geeignet ist, nehmen Sie den
Anschluss mit Hilfe des mitgelieferten HDMI-Kabels vor.
Beispiel 1 (unten)
Sie können den Tuner und den Fernseher flexibel unter Verwendung des Funkmoduls verwenden (ohne das mitgelieferte
●
HDMI-Kabel ). Wenn Sie eine Funkverbindung zwischen Fernseher und Tuner verwenden möchten, stellen Sie sicher,
dass sich Funksender und Funkempfänger ohne Hindernisse gegenüberstehen.
Beispiel 2 (S. 12 und S. 13)

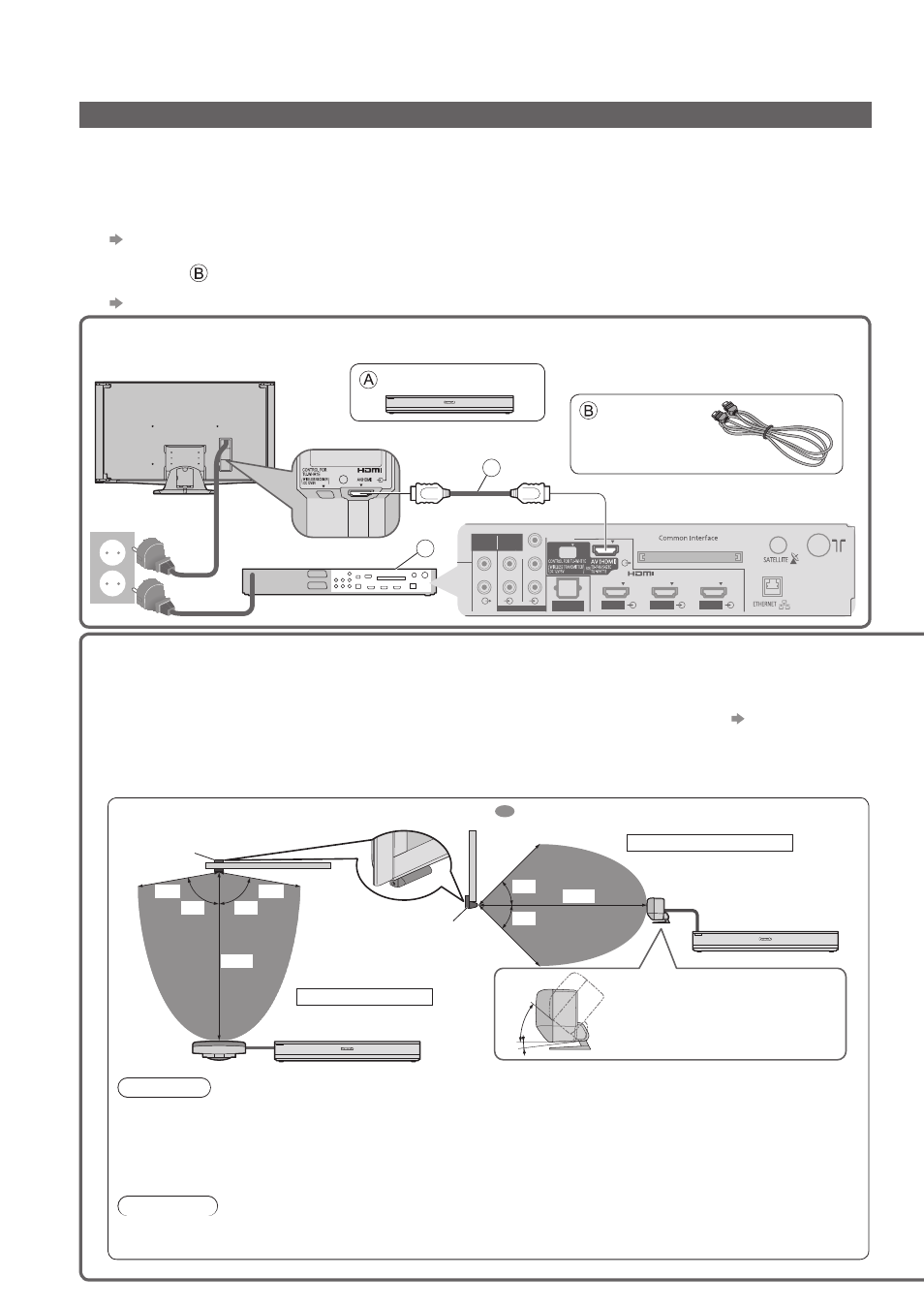

Beispiel 1
■
Tuner
TU-Z100ER
●
HDMI-Kabel
K1HY19YY0004
●
AUDIO
IN
COMPONENT
AUDIO
OUT
DIGITAL
AUDIO OUT
HDMI 1
P B
Y
P R
L
R
L
R
HDMI 2 HDMI 3
A
B
Rückseite des Fernsehers
Rückseite des Tuners
Netzkabel
220–240 V
Wechselstrom,
50 / 60 Hz
Netzkabel
Tuner
oder
K1HY19YY0006
●
HDMI-Kabel
3,0 m
Beispiel 2
■
Das Funkmodul verwendet ein 60 GHz (59,40 - 61,56 GHz) Frequenzband. Verwenden Sie zur Vermeidung von
●
Interferenzen das Funkmodul nicht in der Nähe von Geräten, die das gleiche Frequenzband nutzen.
Bei Verwendung des Funkmoduls kann die Änderung des Eingabemodus möglicherweise einige Zeit in Anspruch
●
nehmen. Schließen Sie daher den Tuner über das mitgelieferte HDMI-Kabel an den Fernseher an. Beispiel 1 (oben)
In Abhängigkeit von der Positionierung des Funksenders und von Hindernissen (Möbel, Stromversorgung, Rack, Racktür
●
usw.) zwischen dem Funksender und dem Funkempfänger können Bilder und Klang unterbrochen werden oder ganz
abbrechen. Ändern Sie in diesem Fall die Installationsanordnung so, dass sich keine Hindernisse zwischen Funksender
und Funkempfänger befinden.
Sendebereich des Funkmoduls : Für Platzierung des Funksenders verfügbarer Bereich
40°
5° Funksender
Funksender
Ansicht von der Seite
Ansicht von oben
10 m
10 m
5 m 5 m
80° 80°
Funkempfänger
Fernseher
Fernseher
Tuner
Tuner
Funkempfänger
45°
45°
5 m
5 m
Passen Sie den Winkel
●
des Funksenders
an, damit dieser auf
den Funkempfänger
ausgerichtet ist.
Vorsicht
Platzieren Sie das Funkmodul nicht an folgenden Positionen, um eine schlechte Signalqualität oder einen
●
Geräteausfall zu verhindern.
Standorte mit hohen Temperaturen (nahe der Heizung usw.) •
Standorte mit schlechter Luftzirkulation (am Ende eines geschlossenen Racks usw.) •
Halten Sie das Funkmodul fern von Geräten mit WLAN, Mikrowellen, Mobiltelefonen oder anderen elektrischen Anlagen,
●
um eine HF-Überschneidung zu vermeiden. Andernfalls kann eine Fehlfunktion oder langsame Reaktion auftreten.
Hinweise
Je nach Hindernissen, Umgebungsbedingungen oder Gebäudestruktur kann der Empfangsbereich auch kürzer sein.
●
Überprüfen Sie, dass der Funksender auf den Funkempfänger ausgerichtet ist.
●
Grundlegende Anschlüsse
