Seite 6
6
24
16
21
17

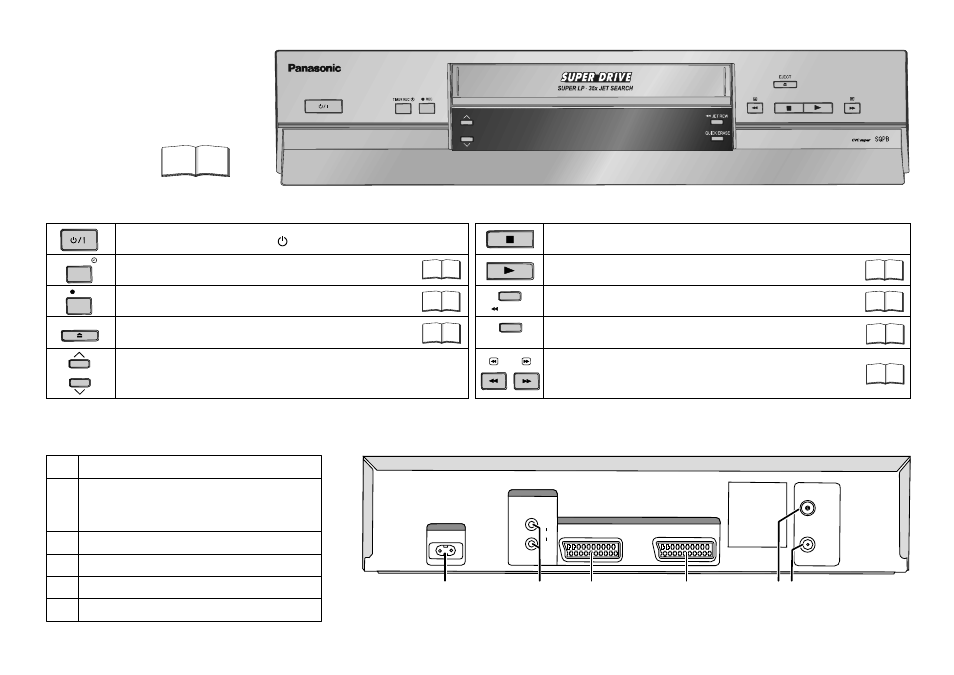

Front VCR
CVC super-Crystal View Control super:
Das Bild wird automatisch so klar und scharf wie möglich eingestellt.
VCR in Aufnahmebereitschaft schalten.
Aufnahme
Bildsuchlauf
Schnelles Spulen
Wiedergabe
Löschen einer Kassette.
Programmwahltasten
Kassette entnehmen.
Bereitschafts-/Ein-Schalter / I
Stopp beendet Aufnahme, Wiedergabe oder den Spulvorgang.
23
EJECT
CH
REC
QUICK ERASE
JET REW
TIMER REC
23
22
24
Schnelles Zurückspulen an den Kassettenanfang.
CH
VCR: Video Cassette Recorder
= Videorecorder
Ausführliche Informationen
finden Sie auf den
angegebenen Seiten.
Seite
Rückseite VCR
AC IN~ (Spannungsversorgung)
1
AUDIO Ausgang
R = AUDIO Ausgang rechter Kanal
L = AUDIO Ausgang linker Kanal
1
2
AV2 (21-polige Scart-Buchse)
AV1 (21-polige Scart-Buchse)
RF IN = Antenneneingang
RF OUT = Antennenausgang
3
5
6
4
AUDIO
L
R
AV1 (TV)
AV2 (DECODER/EXT)
AC IN~
RF IN
RF OUT
1
2
3
4
6
5
AUDIO OUT
