5
1
Prüfen Sie die Stärke der geplanten Installationsposition
Prüfen Sie die Masse (Gewicht) der Kombination LCD-TV / DVD-Player bzw.
des LCD-TV, die an die Wandhalterung gehängt werden soll, indem Sie das
Handbuch für die Kombination LCD-TV / DVD-Player bzw. das LCD-TV-Gerät

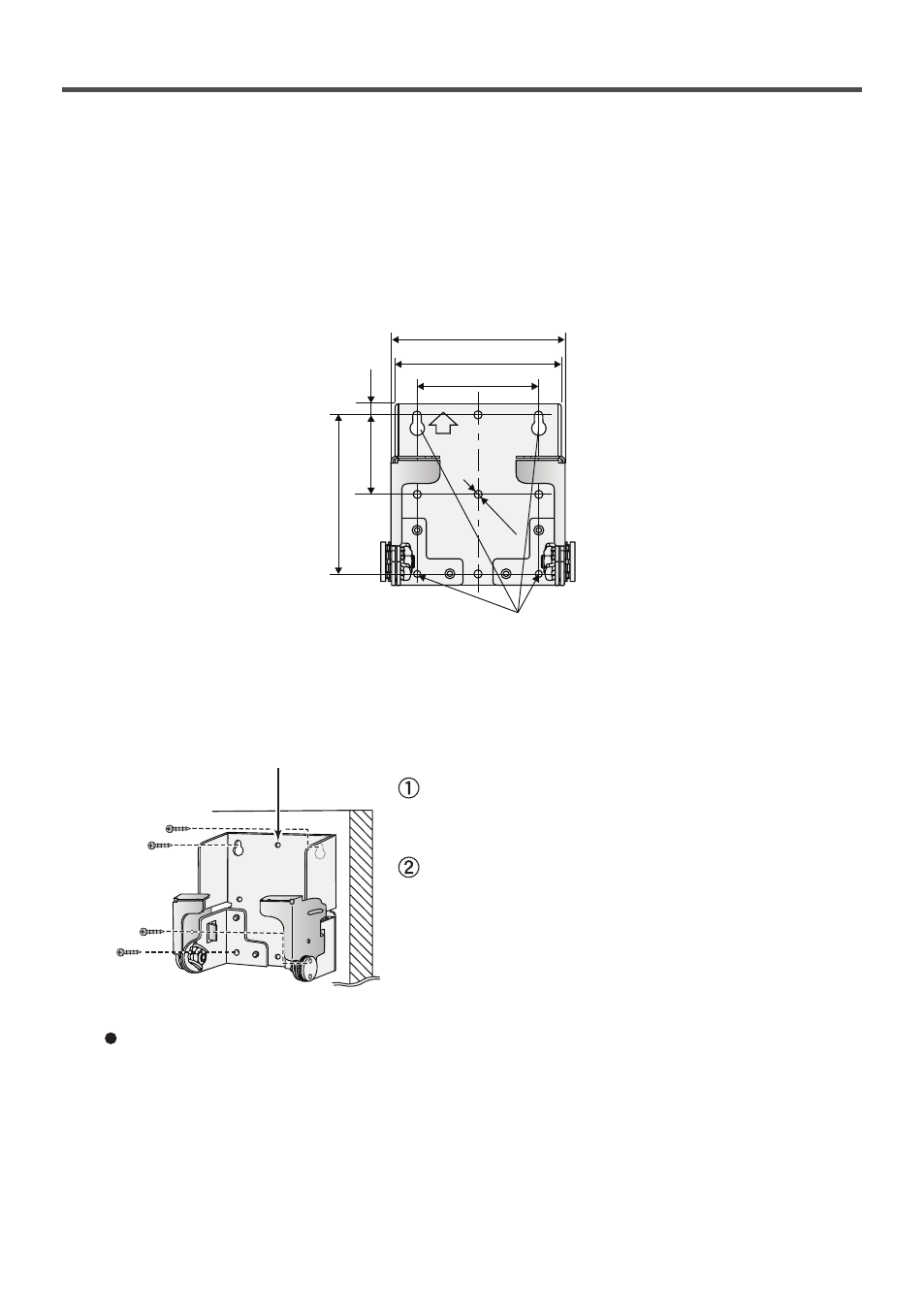

konsultieren. Prüfen Sie unter Heranziehung der unten stehenden Maßzeichnung
die Wandstärke an den 4 Montagestellen. Wenn die Stärke unzureichend ist,
bringen Sie eine Verstärkung an.
2
Montage der Wandhalterung B
Wenn Bolzen oder Schrauben zuvor in die Wand engelassen werden
müssen, z. B. bei einer Betonwand, bestimmen Sie die Bohrungspositionen,
indem Sie sie auf die tatsächliche Wandhalterung B ausrichten oder sich auf
die Maßzeichnung beziehen, und lassen Sie Anker von einem Durchmesser
von ca. 4 mm ein.
Hinweis:
Wenn Schrauben für die Befestigung von Halterung B an einer Wand
verwendet werden, besorgen Sie handelsübliche 4-mm- (Nominalwert)
oder ähnliche Schrauben, die für das Wandmaterial geeignet sind.
Wandhalterung B
Installationsverfahren
Bestimmen Sie mit einer Wasserwaage die
Installationsposition, wo die Aufhängung
horizontal ist, und markieren Sie die Wand.
Bestimmen Sie mit einer Wasserwaage die
Installationsposition, wo die Aufhängung
horizontal ist, und markieren Sie die Wand.
Befestigen Sie die Wandhalterung B mit vier
handelsüblichen 4-mm- (Nominalwert) oder
ähnlichen Schrauben.
Φ
5
9
48.5
97
106
5 . 8 7
2 . 1 1 1
Wandmontagebohrungen ( × 4)
[ Einheit: mm ]
