Grundlegende anschlüsse – Panasonic THD42PT74EA Benutzerhandbuch
Seite 10
10
HDMI 1
HDMI 2
AV
VIDEO
AUDIO
AUDIO
RGB
VIDEO
S VIDEO
RGB
VIDEO
COMPONENT
AV 1
AV 2
AUDIO
IN
PC
HDMI 1
HDMI 2
AV
VIDEO
AUDIO
AUDIO
RGB
VIDEO
S VIDEO
RGB
VIDEO
COMPONENT
AV 1
AV 2
AUDIO
IN
PC
RF IN
RF OUT
Grundlegende Anschlüsse
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte
achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.
Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

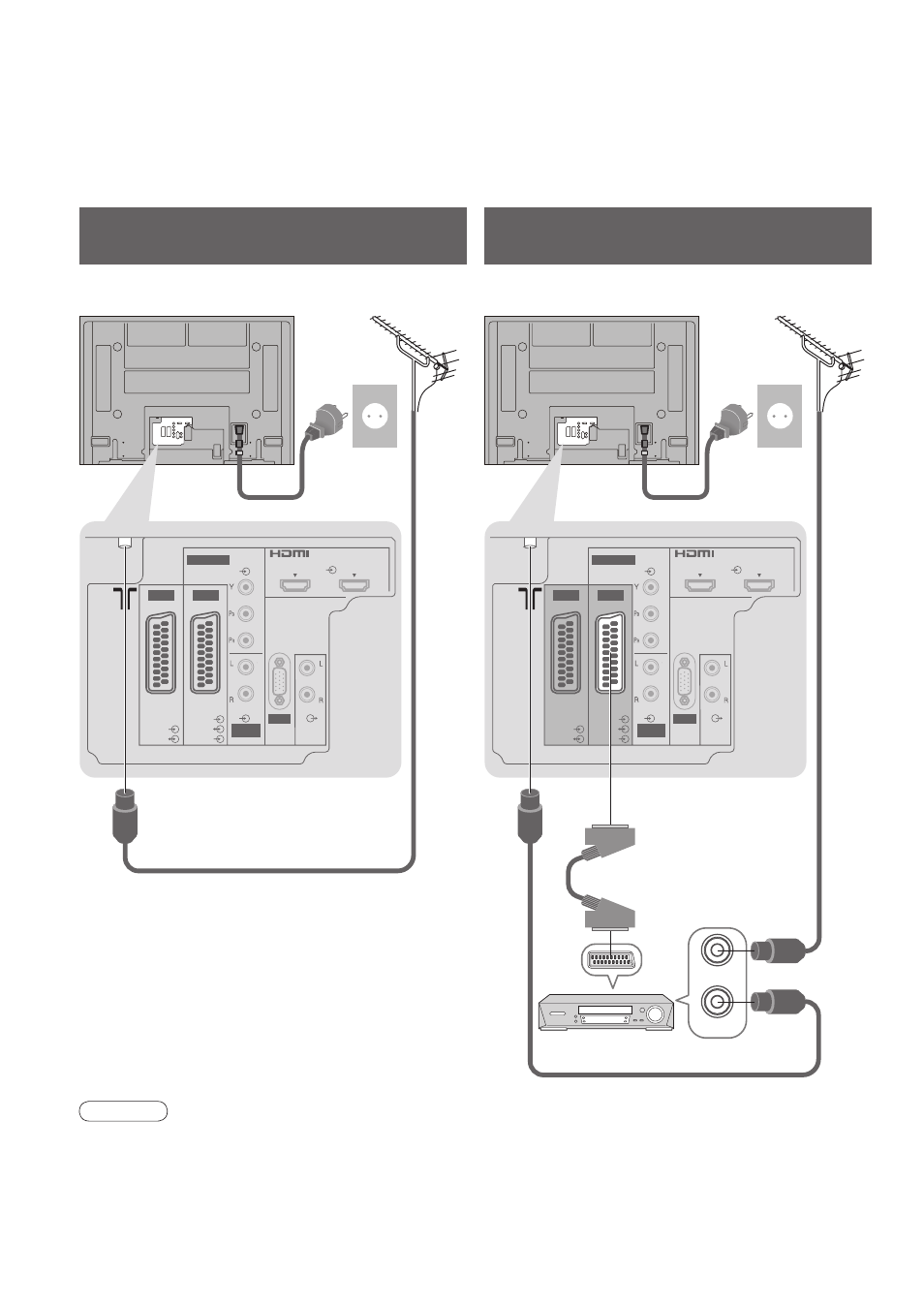

Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher
Fernseher, DVD-Recorder oder Videorecorder
Rückseite des Fernsehers
Rückseite des Fernsehers
Hinweise
•
Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 34).
Netzkabel (mitgeliefert)
Netzkabel (mitgeliefert)
SCART-Kabel
(vollständig verdrahtet)
DVD-Recorder oder
Videorecorder
HF-
Kabel
Antenne
Antenne
HF-Kabel
HF-Kabel
220-240 V
Wechselstrom,
50 / 60 Hz
220-240 V
Wechselstrom,
50 / 60 Hz
