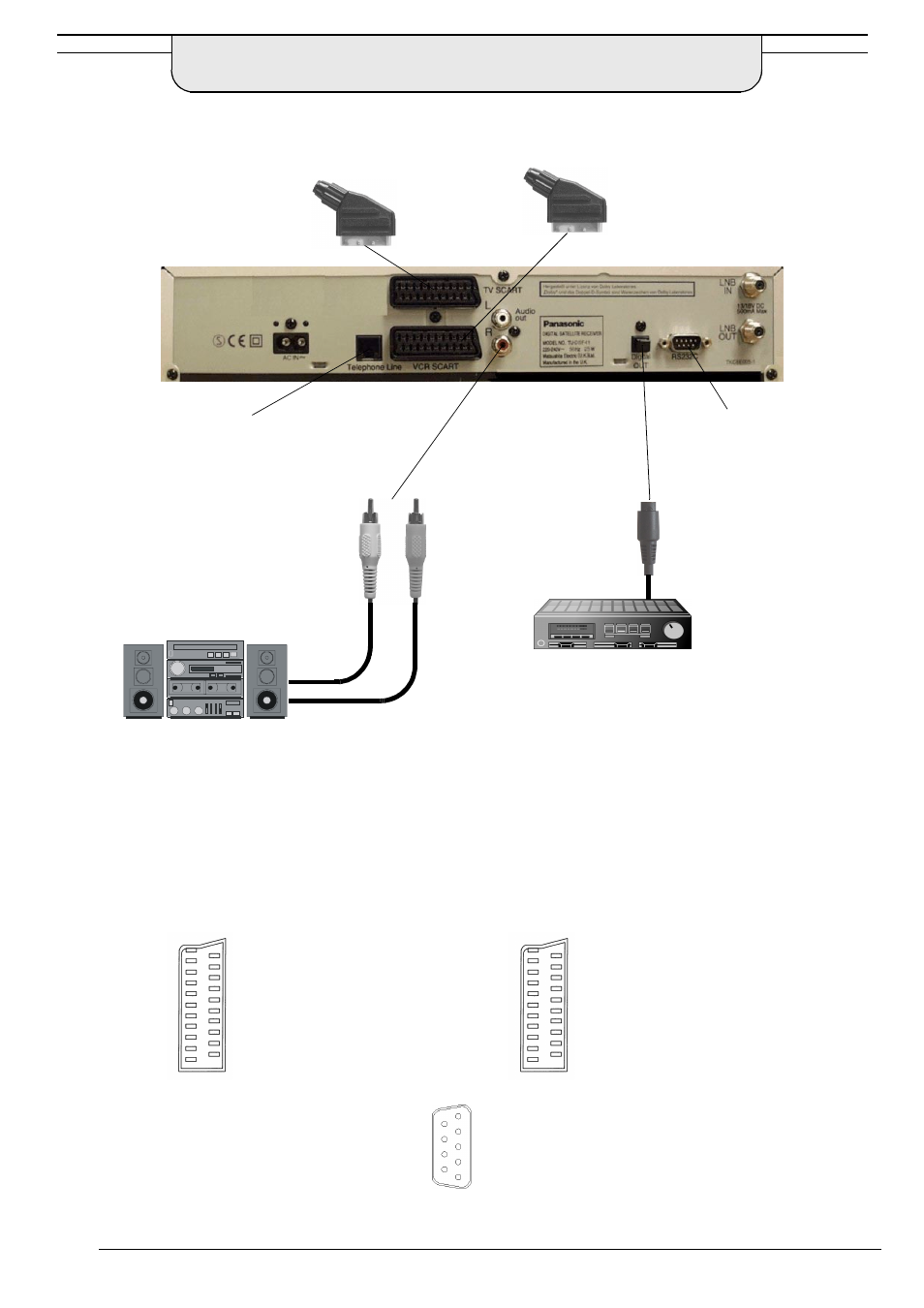

ANSCHLUSSVERBINDUNGEN AN DER
GERÄTERÜCKSEITE
Ausgang von
TV Scart
Buchse
Eingang/Ausgang
von VCR Scart
Buchse
Telefonleitungsanschluss
zum internen Modem
Ausgang
L/R Audio out
Buchsen
Video Audio
Digitale
Ausgangsbuche
RS232C serieller
Anschluß für künftige
Applikationen für den
seriellen Anschluß.
2 x RCA Audiokabel
Lichtleiterkabel
HI–FI SYSTEM
DIGITAL-FÄHIGE AV ANLAGE
Anmerkungen:
Die abgebildeten Geräte und Kabel gehören nicht zum Lieferumfang dieses Gerätes.
Verbinden Sie keinen Computer mit TTL Output (5V) mit diesem Gerät.
Anschlußinformationen
TV Scart Buchse VCR Scart Buchse
Buchse Masse 21 –
FBAS Ausgang (Video) 19 –
FBAS Masse
17 –
Rot Ausgang 15 –
Rot Masse 13 –
Grün Ausgang 11 –
Grün Masse 9 –
Blau Ausgang 7 –
Blau Masse 5 –
Audio Ausgang (L) 3 –
Audio Ausgang (R) 1 –
– 20 FBAS Eingang (Video)
– 18 RGB Status Masse
– 16 Status RGB
– 14 Masse
– 12 – –
– 10 – –
– 8
Status FBAS
– 6 Audio Eingang (L)
– 4 Audio Masse
– 2 Audio Eingang (R)
Buchse Masse 21 –
FBAS Ausgang (Video)19 –
FBAS Masse
17 –
S.F. Eingang 15 –
Masse 13 –
– – 11 –
Masse 9 –
– – 7 –
Masse 5 –
Audio Ausgang (L) 3 –
Audio Ausgang (R) 1 –
– 20 FBAS Eingang (Video)
– 18 Masse
– 16 – –
– 14 Masse
– 12 – –
– 10 Q-Link data
– 8
Status FBAS
– 6 Audio Eingang (L)
– 4 Audio Masse
– 2 Audio Eingang (R)
DSR Datensatz bereit 6 –
RTS Aufforderung zur Übermittlung 7 –
CTS Frei zu senden 8 –
RI Ruftonindikator 9 –
– 1 DCD (Carrier aufspüren)
– 2 RXD (Daten empfangen)
– 3 TXD (Daten übertragen)
– 4 DTR (Datenterminal bereit)
– 5 GND Grund
MODEM Buchse
