Grundlegende Anschlüsse
1
Y
P
B
P
R
V
L
R
AUDIO
IN
AV2
COMPONENT
RF OUT
RF IN
1
Y
P
B
P
R
V
L
R
AUDIO
IN
AV2
COMPONENT
Kabel
Kabel
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht
zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der
Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.

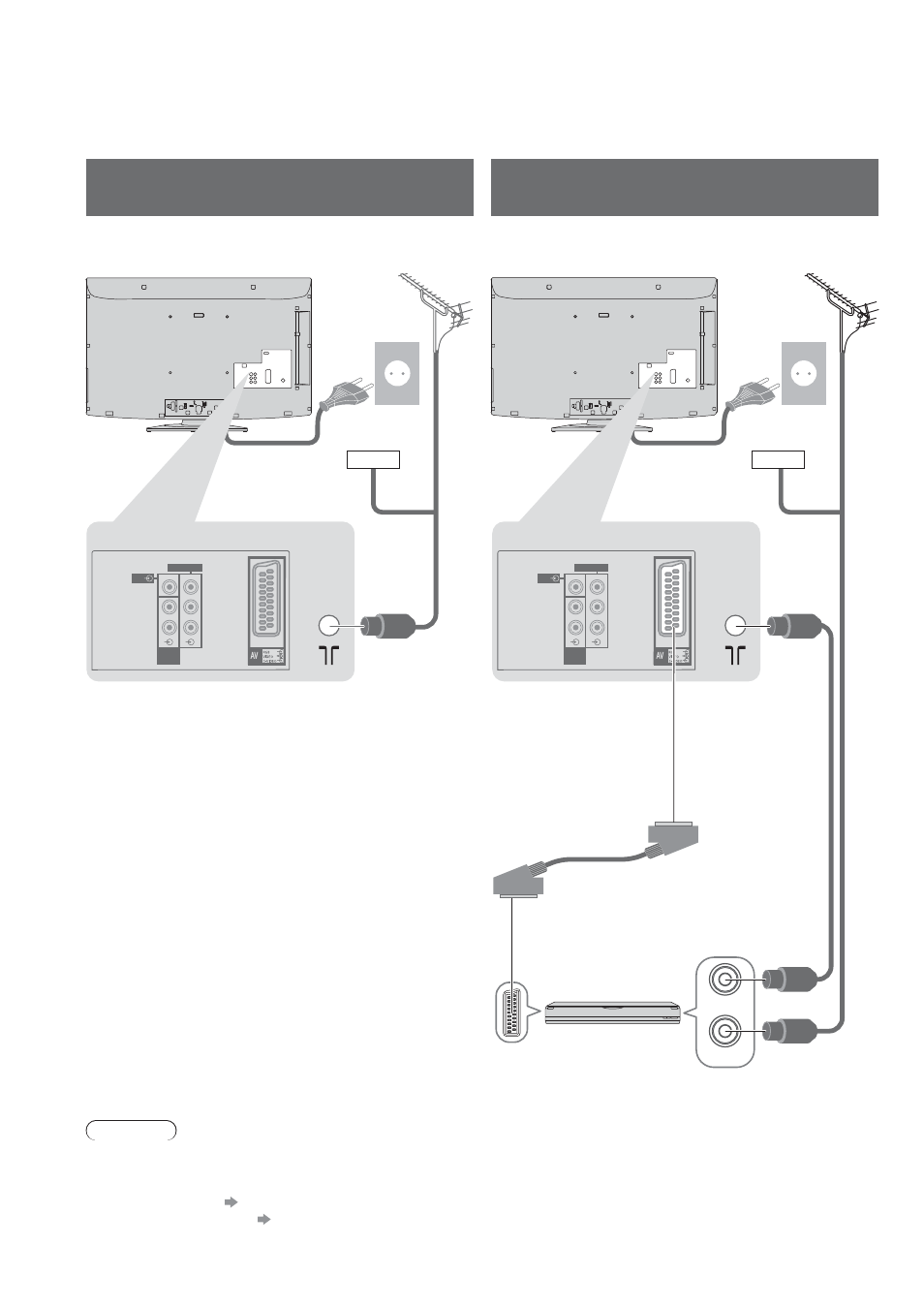

Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher
Fernseher, DVD-Recorder oder Videorecorder
Hinweis
Schließen Sie einen mit Q-Link (S. 48) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 des
Ɣ
Fernsehers an.
HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchse angeschlossen werden (S. 55).
Ɣ
Q-Link-Anschluss
Ɣ
S. 46
VIERA Link-Anschluss
Ɣ
S. 46 und S. 47
Bitte lesen Sie auch die Anleitung des anzuschliessenden Gerätes.
Ɣ
Netzkabel
Netzkabel
SCART-Kabel
(vollständig
verdrahtet)
DVD-Recorder oder
Videorecorder
HF-Kabel
terrestrische
Antenne
terrestrische
Antenne
Rückseite des Fernsehers
Rückseite des Fernsehers
HF-Kabel
220–240 V
Wechselstrom, 50 Hz
220–240 V
Wechselstrom, 50 Hz
HF-Kabel
