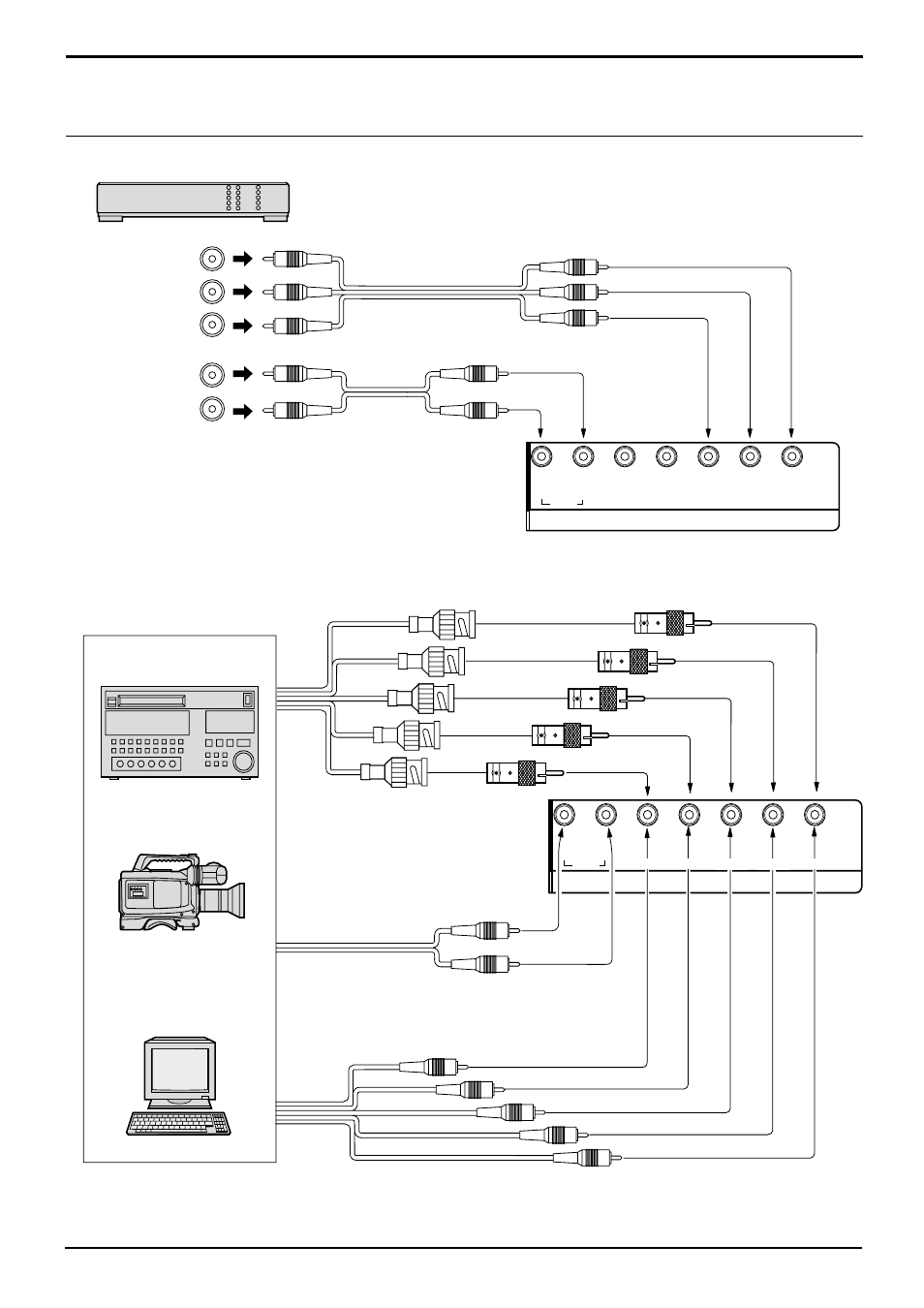

Anschlüsse an die COMPONENT/RGB-Eingangsbuchsen
Componentensignalanschluss (Y, P
B
, P
R
)
Anschlüsse
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
COMPONENT/RGB IN
VD
HD
R
L
AUDIO
R
L
Y
P
B
P
R
AUDIO
Y, P
B
, P
R
DVD-Spieler
2 RCA-
Audiokabel
3 RCA-
Videokabel
Hinweis:
(1) Ändern Sie die Einstellung “COMPONENT/RGB IN” im Menü
“Installation” auf “Component”. (Siehe Seite 32)
(2) Die in den Abbildungen gezeigten zusätzlichen Geräte und
Kabel sind nicht im Lieferumfang eingeschlossen.
COMPONENT/RGB IN
R
L
AUDIO
G
B
R
VD
HD
AUDIO
BNC-RCA
adaptor
Computer
VD
HD
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
RGB Eingang an die Buchsen
R, G, B, HD, VD
Audioeingang an
den L/R-Buchsen
2 RCA-Audiokabel
5 BNC-
RGB-Kabel
Beispiel einer Eingangssignalquelle
HDTV-kompatibler
Videorecorder
RGB Videokamera
Hinweis:
(1) Ändern Sie die Einstellung “COMPONENT/RGB IN” im Menü “Installation” auf “RGB”. (Siehe Seite 32)
(2) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
RGB-Signalanschluss (R, G, B, HD, VD)
