Verbindung

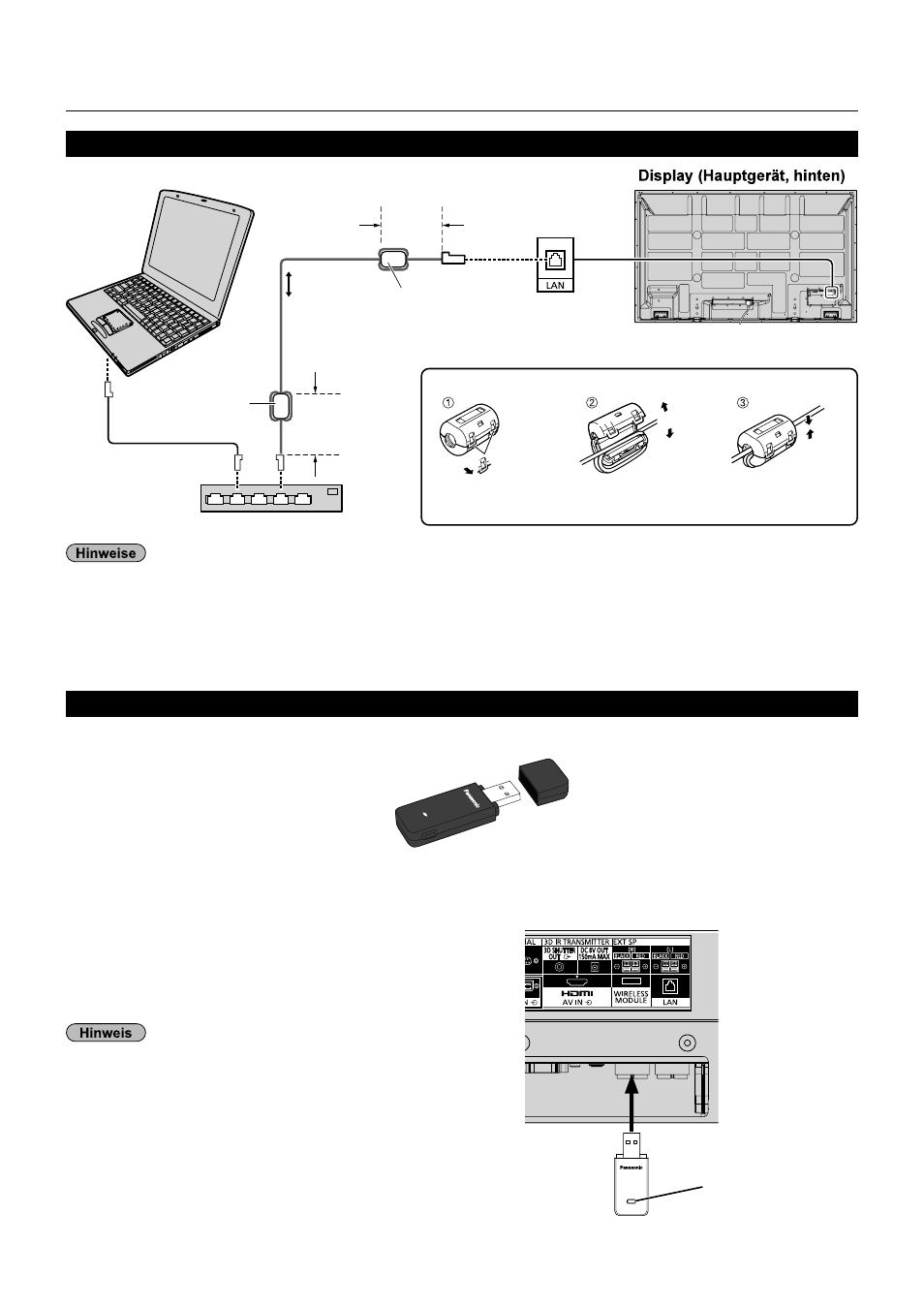

Beispiel einer Netzwerkverbindung (Kabel-Netzwerk)
Wireless-Modul anschließen (Kabelloses Netzwerk)
Zur Verwendung der WLAN-Funktion ist das Wireless-Modul erforderlich (ET-WM200E) (separat verkauft).
Vor Anschließen des Wireless-Moduls an
das Display den Schutzfi lm und die Kappe
entfernen.
Anschließen
Das Wireless-Modul so halten, dass die LED sich auf
der zu Ihnen gewandten Seite befi ndet, und dann in
den dafür vorgesehenen Anschluss einstecken.
Ausschließlich das Wireless-Modul (ET-WM200E) an
diesen Anschluss anschließen.
(8Ω,20W[10W+10W])
LED
ET-WM200
Hub oder Breitband-Router
LAN-kabel
(nicht im
Lieferumfang
enthalten)
COMPUTER
Weniger
als
10 cm
Weniger
als
10 cm
Ferritkern
(im Lieferumfang
enthalten)
Ferritkern
(im Lieferumfang
enthalten)
Installieren des Ferritkerns
Laschen
zurückziehen
(an zwei Stellen)
Wickeln Sie das
Kabel zweimal um
den Ferritkern
Öffnen
Kabel
durchstecken und
schließen
• Achten Sie darauf, dass der Breitband-Router oder der Hub 10BASE-T/100BASE-TX unterstützen.
• Zum Anschließen eines Geräts mittels 100BASE-TX verwenden Sie ein LAN-Kabel der „Kategorie 5“.
• Eine Berührung des LAN-Anschlusses mit einer statisch aufgeladenen Hand (Körperteil) kann zu Schäden
aufgrund von Entladung führen.
Berühren Sie weder den LAN-Anschluss noch Metallteile des LAN-Kabels.
• Anweisungen zum Anschließen erhalten Sie von Ihrem Netzwerk-Administrator.
