14
RQT8861
SCHRITT
1
Anschluss
≥Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.
≥Wählen Sie das Anschluss-Modell aus der Reihe A–D aus, das Ihrer Umgebung entspricht. Melden Sie unten nicht aufgelistete
Anschlüsse ihrem Händler.
Verwenden Sie unbedingt das im Lieferumfang enthaltene HF-Koaxialkabelpaar.
Verwenden Sie das im Lieferumfang enthaltene HF-Koaxialkabelpaar nur, wenn Sie Verbindungen über die Anschlüsse RF IN und RF OUT
des Geräts herstellen. Wenn Sie andere Kabel verwenden, können Streifen im Bild sowie Bildaussetzer die Folge sein.
Verwenden eines 21-poligen Scart-Kabels
≥Sie können verschiedene Q Link-Funktionen verwenden, wenn Sie das Gerät an einen Q Link-kompatiblen Fernseher anschließen ( ➡ 18).
≥Wenn Sie das Gerät an einen RGB-kompatiblen Fernseher anschließen, erhalten Sie ein hochwertiges Videobild ( ➡ 85).
[Erforderliche]Einstellung] “AV1 Ausgang (Scart)” im Menü “Setup” ( ➡ 67)
Wenn das Gerät längere Zeit nicht verwendet wird
Trennen Sie es von der Netzsteckdose ab, um Strom zu sparen. Dieses Gerät verbraucht in ausgeschaltetem Zustand eine geringe Menge
Strom [ca. 2 W (Stromsparmodus)]
Wenn “Power Save” auf “Ein” eingestellt ist, kann die Funktion “Schnellstart” nicht verwendet werden.

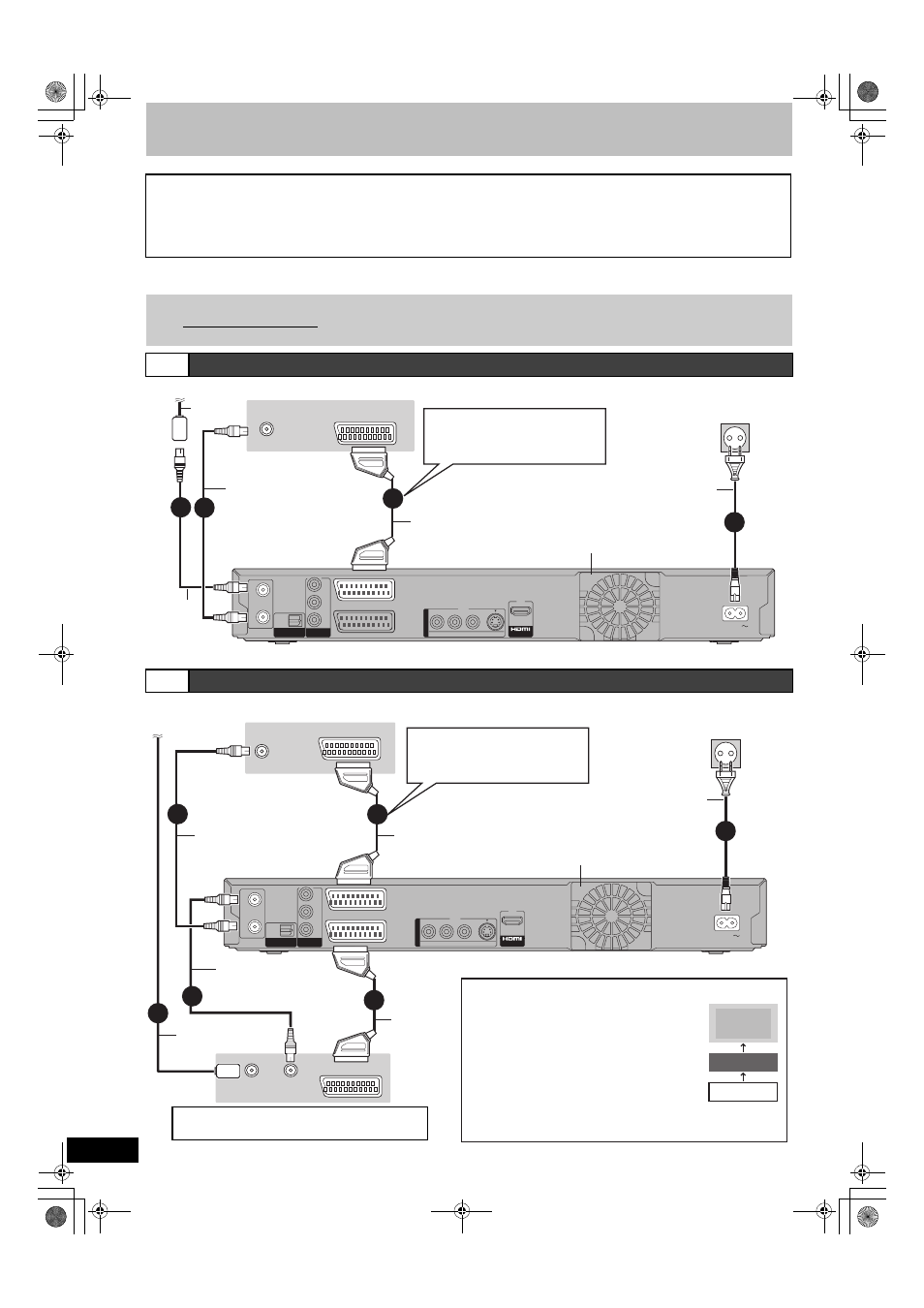

A Anschließen eines Fernsehers
B Anschließen eines Fernsehers und Videorecorders
RF RF
IN IN
RF RF
OUT
OUT
AV2 (EXT )
AV1
(TV)
OPTICAL
DIGI DIGITAL AL AUDIO OU UDIO OUT
(PCM/BITSTREAM) (PCM/BITSTREAM)
COMPONENT COMPONENT
VIDEO OUT VIDEO OUT S VIDEO VIDEO R-AUDIO-L
P R
P B
Y
AC IN OUTO
U T
A AV OU V OUT T
VHF/UHF
RF IN AV
4
3
2 1 2
An Antenne Rückseite des Fernsehers
Antennen-
kabel
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Rückseite des DVD-Recorders
An Netzsteckdose
(Netzstrom 220 bis 240 V, 50 Hz)
Komplett belegtes
21-poliges Scart-
Kabel
Netzkabel
(im Lieferumfang enthalten)
Erst anschließen, wenn alle anderen
Kabel bereits angeschlossen sind.
Lüfter
Bei Verwendung eines anderen
als des 21-poligen Scart-
Anschlusses (
➡ 16, 17)
HF-
Koaxialkabel
(im
Lieferumfang
enthalten)
RF RF
IN
IN
RF RF
OUT OUT
AV1 (TV)
OPTICAL
DIGI DIGITAL AL AUDIO OU UDIO OUT
(PCM/BITSTREAM) (PCM/BITSTREAM)
COMPONENT COMPONENT
VIDEO OUT VIDEO OUT S VIDEO VIDEO R-AUDIO-L
P R
P B
Y
AC IN OUTO U T
A AV OU V OUT T AV2 (EXT )
3
1
AV VHF/UHF
RF IN
VHF/UHF
RF IN
AV
5
RF OUT
6
2
2 4
An Antenne
Antennen-
kabel
Lüfter
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Rückseite des DVD-Recorders
An Netzsteckdose
(Netzstrom 220 bis 240 V, 50 Hz)
Rückseite des Fernsehers
Rückseite des
Videorecorders
Netzkabel
(im Lieferumfang enthalten)
Erst anschließen, wenn alle anderen
Kabel bereits angeschlossen sind.
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Bei Verwendung eines anderen
als des 21-poligen Scart-
Anschlusses (
➡ 16, 17)
Direktes Anschließen des Geräts an einen
Fernseher
Wenn Sie das Gerät über eine AV-
Schalteinheit oder einen Videorecorder an den
Fernseher anschließen, wird das Videosignal
vom Kopierschutzsystem kontrolliert und das
Bild möglicherweise nicht korrekt angezeigt.
Komplett belegtes 21-
poliges Scart-Kabel
21-poliges
Scart-Kabel
Fernseher
Videorecorder
DVD-Recorder
≥Nur bei Anschluss an einen Fernseher mit
eingebautem Videocassettenrecorder
Nehmen Sie den Anschluss an die Eingangsbuchsen des
Fernsehers vor, wenn sowohl Fernseher- als auch
Videocassettenrecorder-Eingangsbuchsen vorhanden sind.
[Erforderliche]Einstellung]
“AV2 Eingang” im Menü “Setup” (
➡ 68)
NEIN
