9

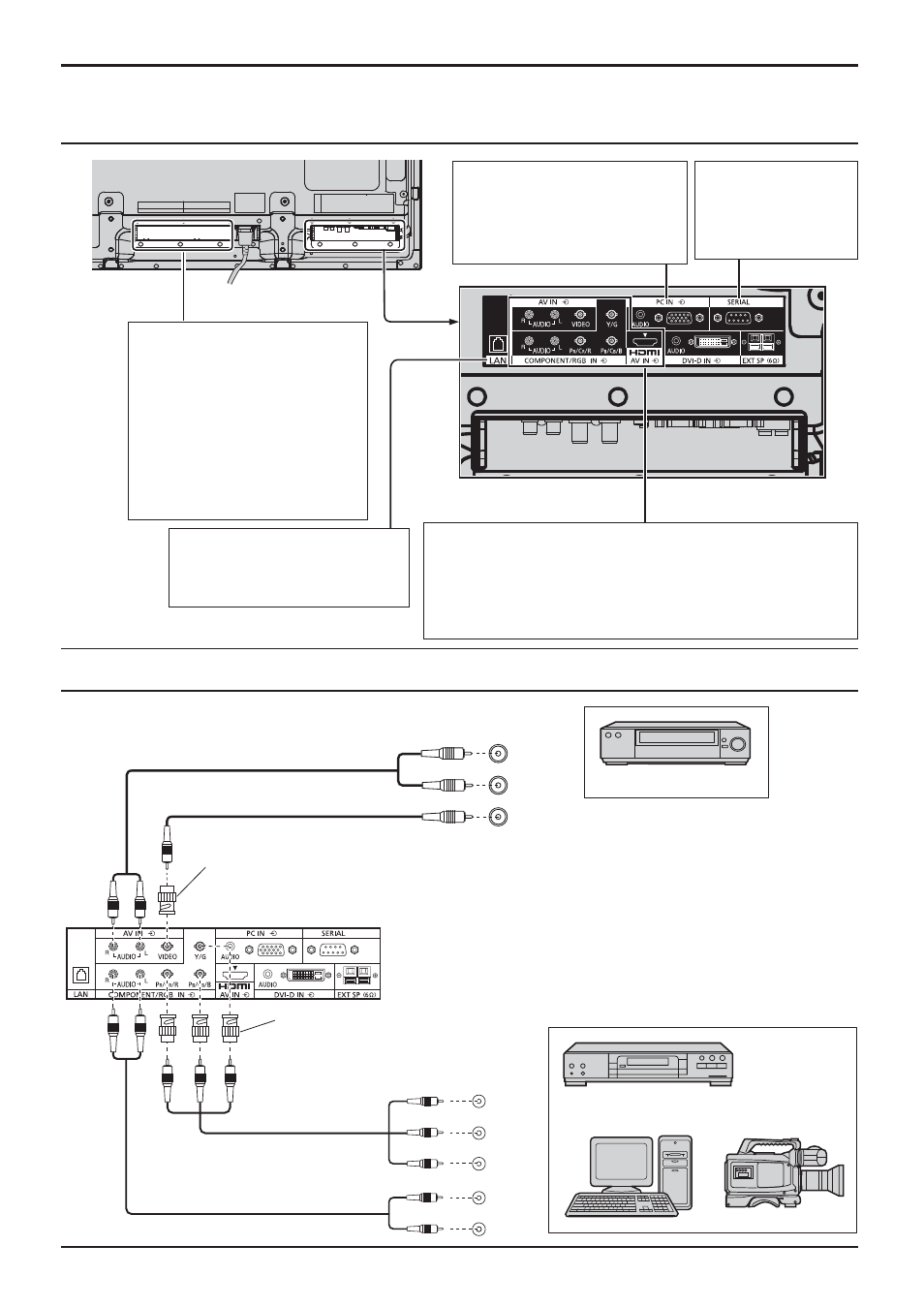

Anschlüsse
VIDEO- und COMPONENT/RGB IN-Anschluss
Anschluss an die Videoausrüstung
SLOT: Steckplatz für Terminal-Board
(optionales Zubehörteil, siehe
Seite 4)
Hinweis:
Der Steckplatz auf der rechten
Seite ist für Terminal-Boards
geeignet, die 2 Slots einnehmen.
Ein Terminal-Board, das nur 1
Slot einnimmt, funktioniert nicht,
wenn es am rechten Steckplatz
eingebaut wird.
LAN: Stellen Sie zum Steuern des
Geräts eine Verbindung zu
einem Netzwerk her. (siehe
Seite 59)
Die Buchsen be¿ nden sich an der
Unterseite des Plasmadisplays.
AV IN (VIDEO): Composite Video-Eingangsbuchse (siehe unten)
COMPONENT/RGB IN: Component/RGB Video-Eingangsbuchse
(siehe unten)
AV IN (HDMI): HDMI-Eingangsbuchse (siehe Seite 10)
DVI-D IN: DVI-D-Eingangsbuchse (siehe Seite 10)
Anschluss an Videoausrüstung, z. B. Videorekorder oder DVD-Player.
PC IN: PC-Eingangsbuchse
Anschluss an die
Videobuchse des PCs
oder Gerätes mit dem
Ausgang Y, P
B (C B ) und
P
R
(C
R
) (siehe Seite 11).
SERIAL: Steuerung des
Plasmadisplays
über den
PC-Anschluss
(siehe Seite 12)
, Y , P
B
, P
R
OUT
P R
P B
Y
AUDIO
OUT
R
L
VIDEO
OUT
AUDIO
OUT R
L
Hinweise:
• Ändern Sie die Einstellung der Option „YUV/RGB Eingangswahl“
des Menüs „Kon¿ guration“ auf „YUV“ (bei Herstellung eines
Komponentensignal-Anschlusses) bzw. „RGB“ (bei Herstellung
eines RGB-Signal-Anschlusses). (siehe Seite 47)
• Akzeptiert nur RGB-Signale mit „Sync-Signal auf G“.
RCA-
BNCAdapterstecker
RCA-
BNCAdapterstecker
DVD-Player
Videorekorder
Computer RGB-Camcorder
Hinweis:
Zusätzliche Geräte, Kabel und Adapterstecker, die
auf dem Schaubild angezeigt werden, werden mit
diesem Gerät nicht mitgeliefert.
