-31-
SYSTEM 4

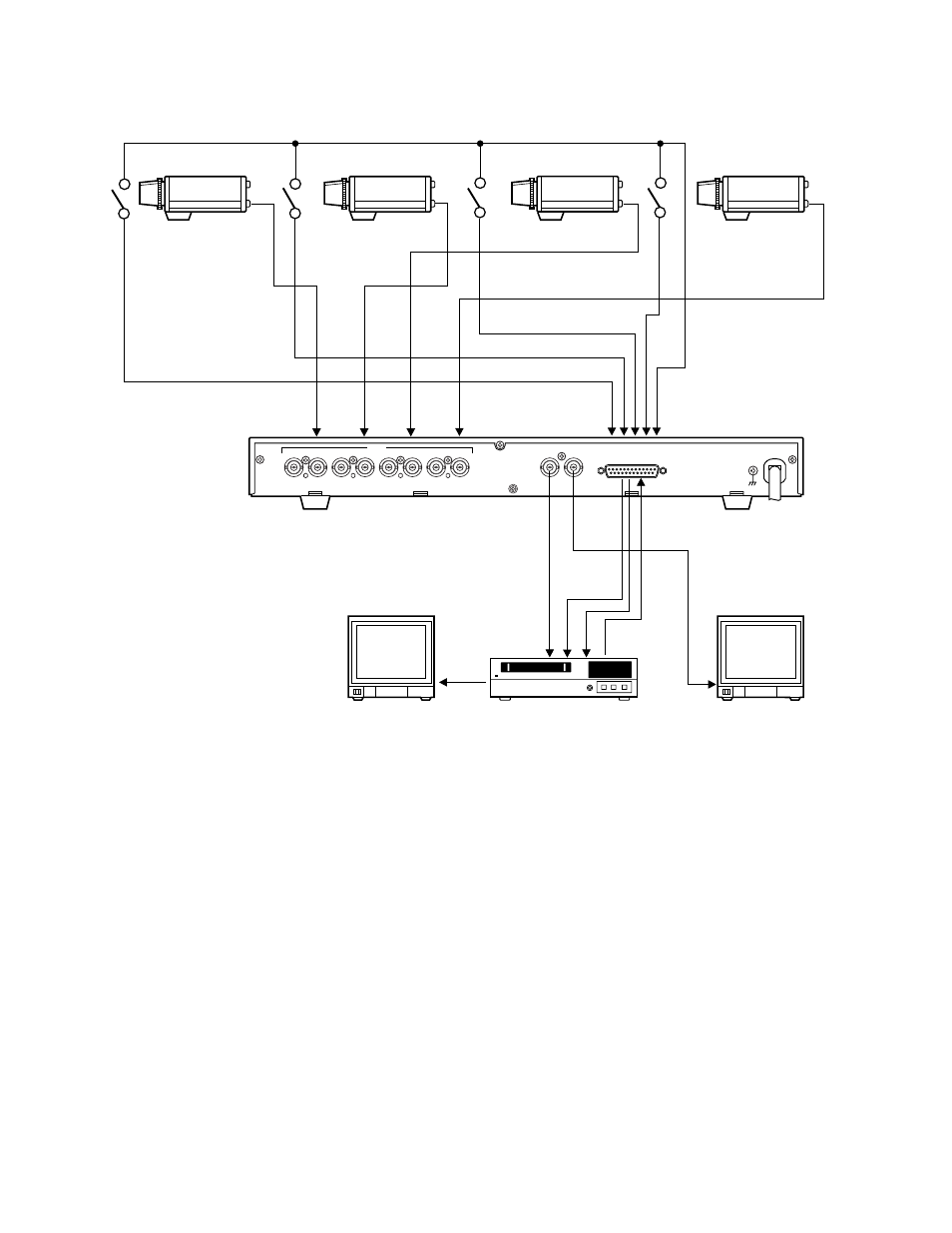

Anschlüsse
• Die VIDEO IN-Steckverbinder dieser Einheit mit den Video-Ausgangssteckverbindern der Kameras verbinden.
• Den VTR OUT-Steckverbinder dieser Einheit mit dem Eingangssteckverbinder des Zeitraffer-Videorecorders verbinden.
• Den VIDEO OUT-Steckverbinder dieser Einheit mit dem Eingangssteckverbinder des Monitors verbinden.
• Die Drähte der Alarm-Sensoren an die Alarm-Eingangsstifte des ALARM/REMOTE-Steckverbinders anschließen.
• Den ALARM OUTPUT-Stift des ALARM/REMOTE-Steckverbinders dieser Einheit mit der Alarm-Eingangsklemme des
Zeitraffer-Videorecorders verbinden.
• Den Recover-Ausgang (Alarm-Rückstellausgang) des Zeitraffer-Videorecorders mit dem ALARM RECOVER IN-Stift des
ALARM/REMOTE-Steckverbinders dieser Einheit verbinden.
• Den ALARM RESET OUT-Stift des ALARM/REMOTE-Steckverbinders dieser Einheit mit der Alarm-Rückstellein-
gangsklemme des Zeitraffer-Videorecorders verbinden.
VTR
OUT
1
VIDEO
OUT
ALARM/REMOTE
IN
OUT
2
VIDEO
IN
OUT
3
IN
OUT
4
IN
OUT
SIGNAL GND
Monitor
Monitor
VTR
Sensor
WJ-MS424
Sensor
Sensor
Sensor
Video-
recorder
