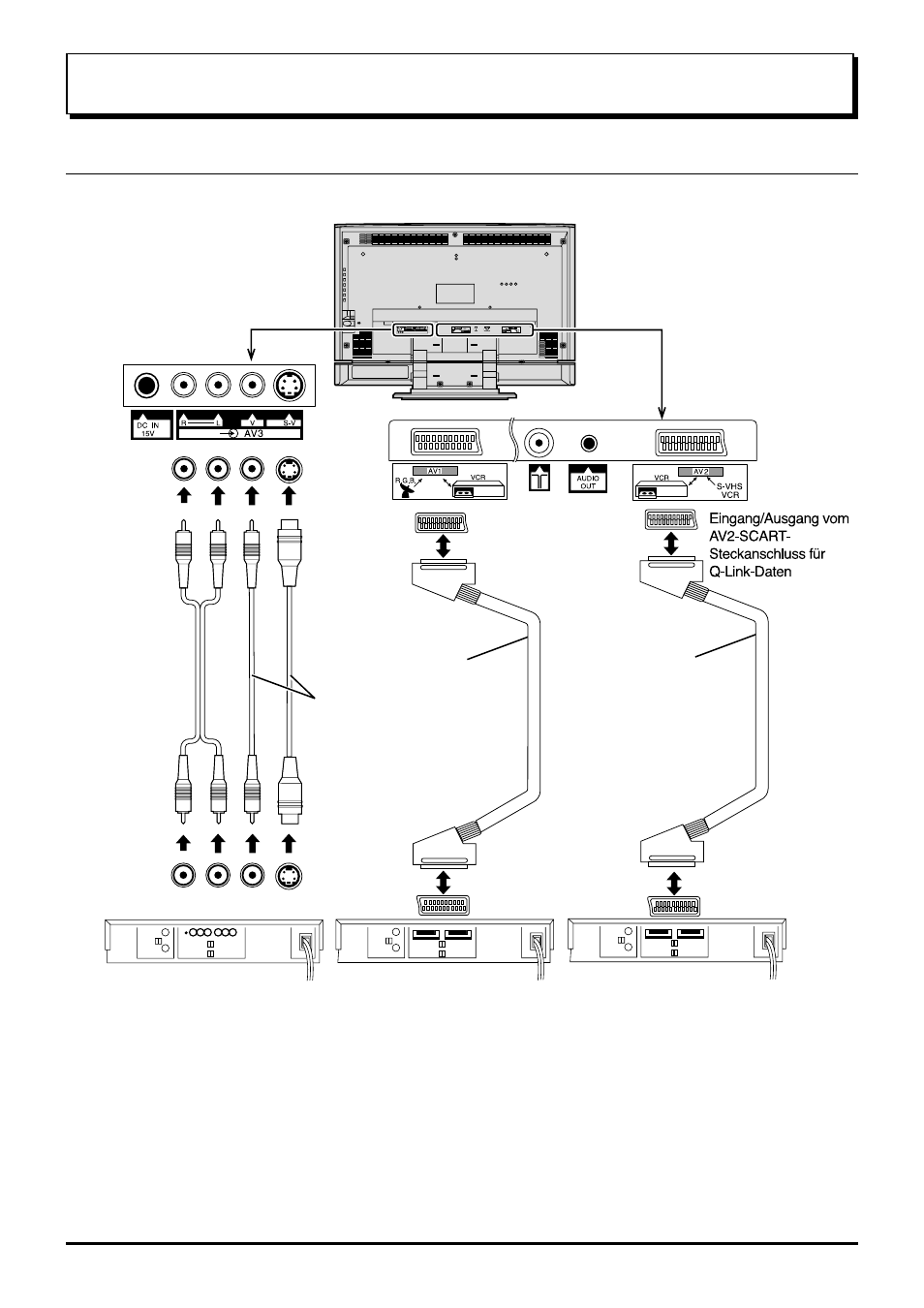

Anschlussbeispiel:
AV3-Anschluss
Anschlussbeispiel:
AV1-, AV2-Anschluss
VIDEORECORDER
SET TOP BOX
DVD-SPIELER
CAMCORDER
SPIELE-KONSOLE
VIDEORECORDER/S-VIDEORECORDER
Q-LINK-KOMPATIBLER VIDEORECORDER
DVD-SPIELER
SCART-Kabel
VIDEORECORDER/S-VIDEORECORDER
SET TOP BOX
DVD-SPIELER
CAMCORDER
S-VIDEO-CAMCORDER
S-VIDEO-Kabel
Anschluss an die
S-VIDEO- oder
VIDEO-Buchse
Eingang/Ausgang vom
AV1-SCART-
Steckanschluss
Anschlüsse
Anschluss an die Eingangsbuchsen
Anschluss von Videorecordern und anderen externen Geräten
Hinweise:
• Die abgebildeten zusätzlichen Geräte und Kabel gehören nicht zum Lieferumfang dieses Fernsehers.
• Bei Verwendung eines monauralen Videorecorders sollte das monaurale Audiokabel an der AUDIO-L-Buchse
(Links) angeschlossen werden.
• Keinen Computer mit TTL-Ausgang (5 V) an dieses Gerät anschliessen.
• Der 21-pol. AV2-Steckanschluss kann ebenfalls als ein Ausgang für Audio-Video-Geräte verwendet werden (siehe
Seite 7).
• Die gewünschte VIDEO-Eingangsposition durch das Drücken der Taste TV/AV wählen (siehe Seite 12 und13).
• Für Informationen zur Belegung des SCART-Steckanschlusses siehe Seite 42.
