Anschlüsse – Panasonic TH42PWD4RY Benutzerhandbuch
Seite 10
10
1
2
Knopf
gedrükt halten
Festziehen:
Lösen:
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
COMPONENT/RGB IN
AV
VD
HD
R
L
S VIDEO
IN
VIDEO
OUT
VIDEO
IN
AUDIO
IN
R
L
AUDIO
AUDIO
PC IN
SERIAL
1
1
2
2
Ziehen
Ziehen
Lautsprecher-
Buchsen (R)
Lautsprecher-Buchsen (L)
– Kabelbänder
Lockere Kabel mit den Bändern zusammenbinden.

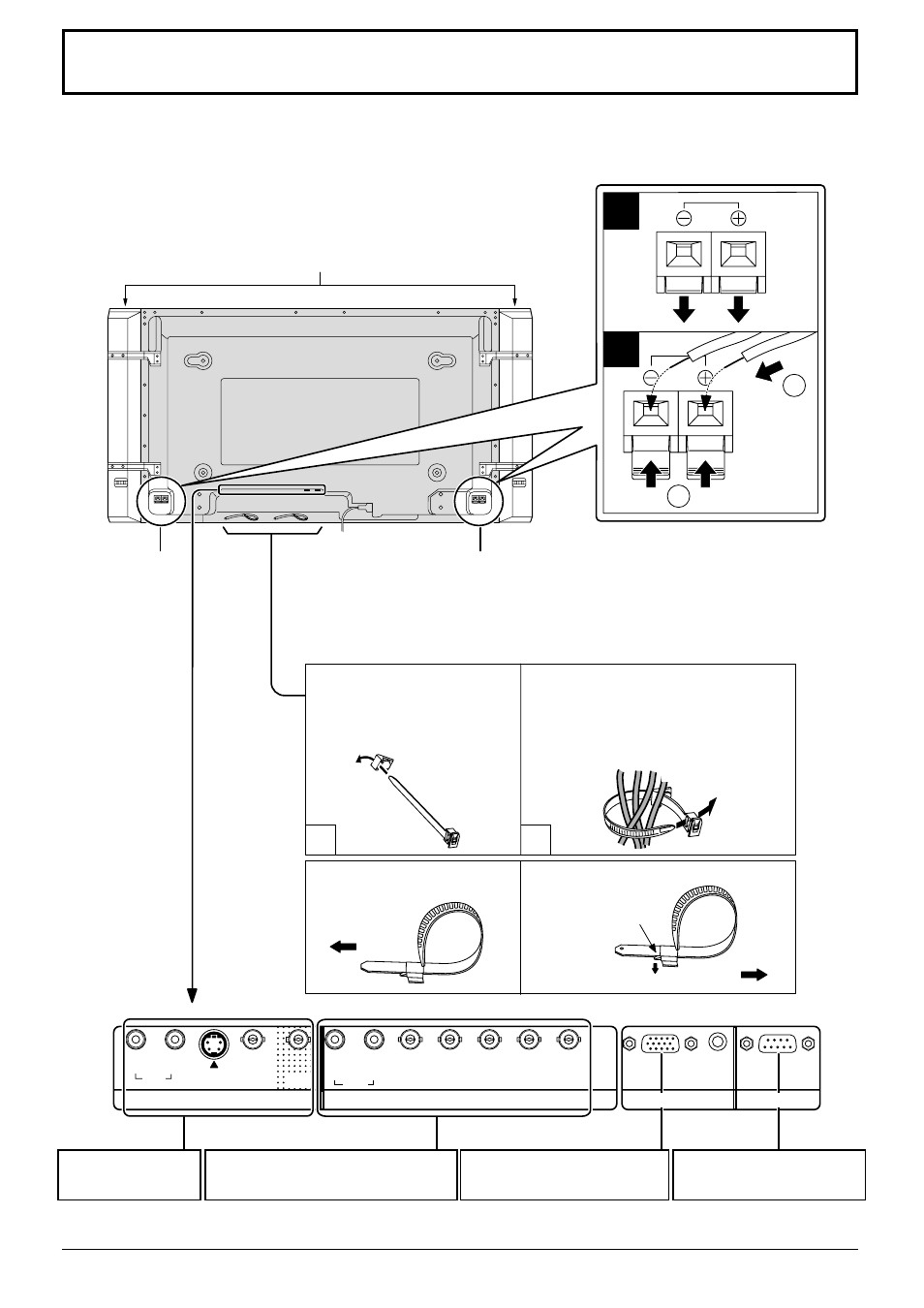

Anschlüsse
Beim Anschlußs der Lautsprecher ist sicherzustellen, daß nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Lautsprecher (Sonderzubehör)
Das Kabel-Halteband wie in
der Abbildung gezeigt durch
die Klemme stecken.
Zum Bündeln der an den Terminals
angeschlossenen Kabel das Halteband
u m d i e K a b e l l e g e n u n d d a s
angespitzte Ende wie in der Abbildung
gezeigt durch den Halter schieben.
Von EXIT-Monitor-Buchse an
Computer (siehe Seite 15)
AV IN-Buchsen
(siehe Seite 11, 12)
COMPONENT/RGB IN- und Audio-
IN-Buchsen (siehe Seite 13)
Von SERIAL-Buchse an
Computer (siehe Seite 16)
