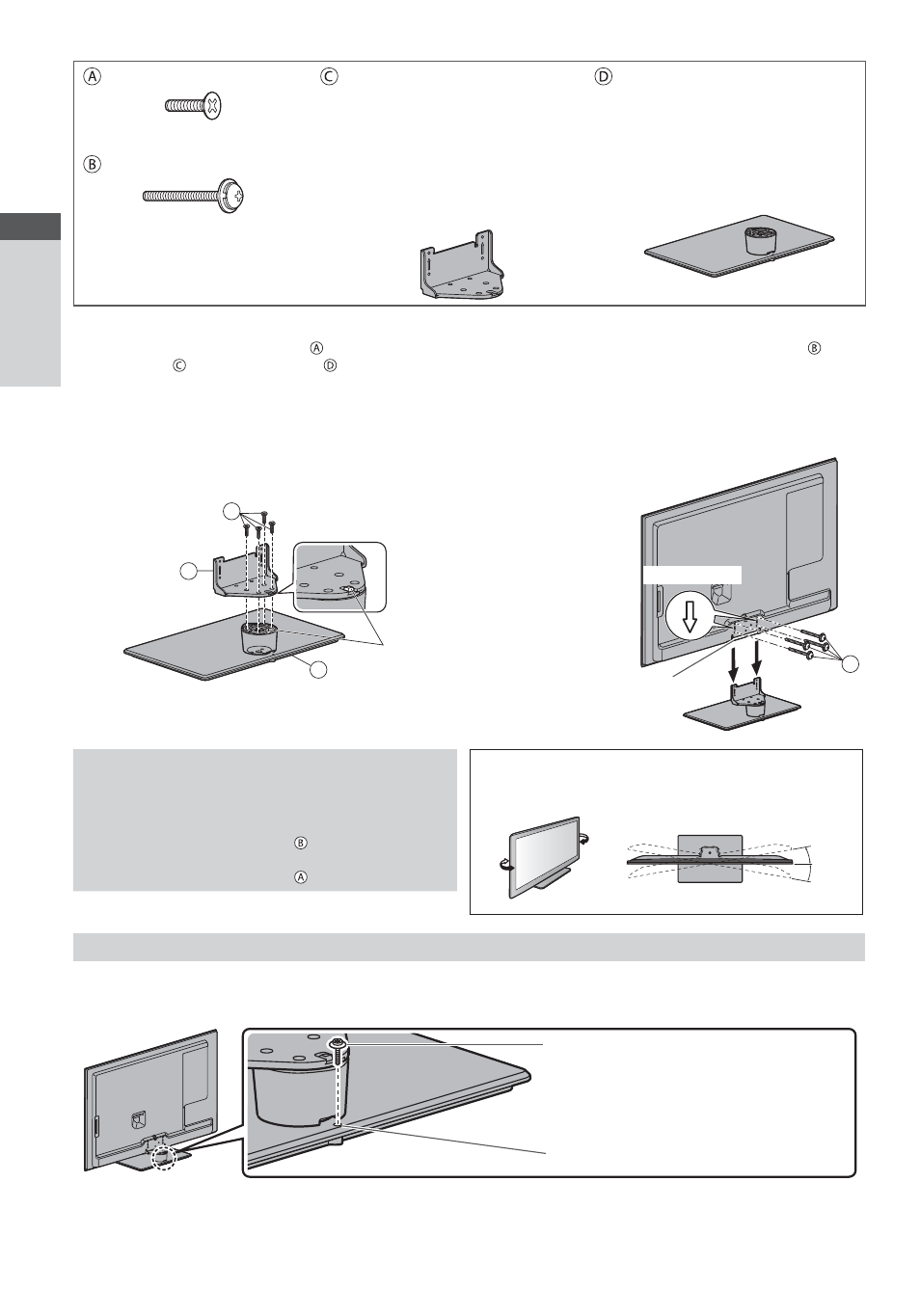

Mitgeliefertes Zubehör/Sonderzubehör
Kurzleitfaden
8
Schraube (4)
M5 × 15
Schraube (4)
M4 × 25
Halterung
Ɣ TBL5ZA32911 (TX-L32ET5Y)
Ɣ TBL5ZA32912 (TX-L32ET5YW)
Ɣ TBL5ZA32831 (TX-L37ET5Y)
Ɣ TBL5ZA32922 (TX-L42ET5YW)
Ɣ TBL5ZA32921 TX-L42ET5Y
TX-L47ET5Y
TX-L55ET5Y
( )
Platte
Ɣ TBL5ZX03551 (TX-L32ET5Y)
Ɣ TBL5ZX03553 (TX-L32ET5YW)
Ɣ TBL5ZX03541 (TX-L37ET5Y)
Ɣ TBL5ZX03531 (TX-L42ET5Y)
Ɣ TBL5ZX03535 (TX-L42ET5YW)
Ɣ TBL5ZX03511 (TX-L47ET5Y)
Ɣ TBL5ZX03851 (TX-L55ET5Y)
1 Zusammenbau des Standfußes
Verwenden Sie die Schrauben , um die
Halterung sicher an der Platte zu
befestigen.
Ɣ Achten Sie unbedingt darauf, alle Schrauben
fest anzuziehen.
Ɣ Falls die Schrauben gewaltsam mit einer
falschen Ausrichtung eingeschraubt werden,
führt dies zu einem Ausreißen der Gewinde.
2 Befestigen des Fernsehers
Verwenden Sie zum Befestigen die Schrauben .
Ɣ Ziehen Sie die vier Befestigungsschrauben zunächst
locker an und drehen Sie sie anschließend für eine
sichere Fixierung fest.
Ɣ Führen Sie diese Arbeit auf einer waagerechten,
ebenen Unterlage aus.
B
Pfeilmarkierung
Loch für Standfußbefestigung
D
C
A
Vorderseite
Zapfen
(Oberseite)
Abnehmen des Standfußes vom Fernseher
Wenn Sie die Wandhalterung benutzen oder den
Fernseher wieder verpacken müssen, demontieren
Sie den Standfuß folgendermaßen:
1 Entfernen Sie die Schrauben vom Fernseher.
2 Ziehen Sie den Standfuß vom Fernseher ab.
3 Entfernen Sie die Schrauben aus der Halterung.
Einstellen des Bildschirms auf den gewünschten Winkel
Ɣ Halten Sie Ihre Hände sowie andere Gegenstände
grundsätzlich aus dem vollen Drehbereich des Geräts fern.
15°
15°
(Draufsicht)
Verhindern des Umkippens des Fernsehers
Verwenden Sie das Umkippsicherungs-Schraubenloch und eine Schraube (im Handel erhältlich), um den Körper des
Standfußes sicher an der Aufstelloberfläche zu befestigen.
Ɣ Die Stelle, wo der Standfuß befestigt wird, muss ausreichend dick sein und aus geeignetem Material bestehen.
Schraube (nicht mitgeliefert)
Durchmesser
55 Zoll-Modell: 4 mm
Modell anderer Größe: 3 mm
Länge: 25–30 mm
Schraubenloch
