Black plate (72,1)
! Niemals durch Anzapfen der Versorgungs-
leitung des Navigationssystems Strom an
andere elektronische Produkte abgreifen.
Derartige Eingriffe führen zum Über-
schreiten der Stromkapazität und Überhit-
zen des Kabels.
! Unsachgemäßer Einbau kann zum Erlö-
schen der Garantie des Fahrzeugher-
stellers führen.
! Beachten Sie alle Vorschriften und Si-
cherheitshinweise des Kfz-Herstellers,
insbesondere die Vorschriften zu
Alarmanlage, Wegfahrsperre und Air-
bag!
Vor dem Einbau dieses
Produkts
! Das Gerät darf nur an ein 12-V-Bordnetz mit
Minus an Masse angeschlossen werden.
Nichtbeachtung dieses Punkts kann einen
Brand oder eine Betriebsstörung zur Folge
haben.

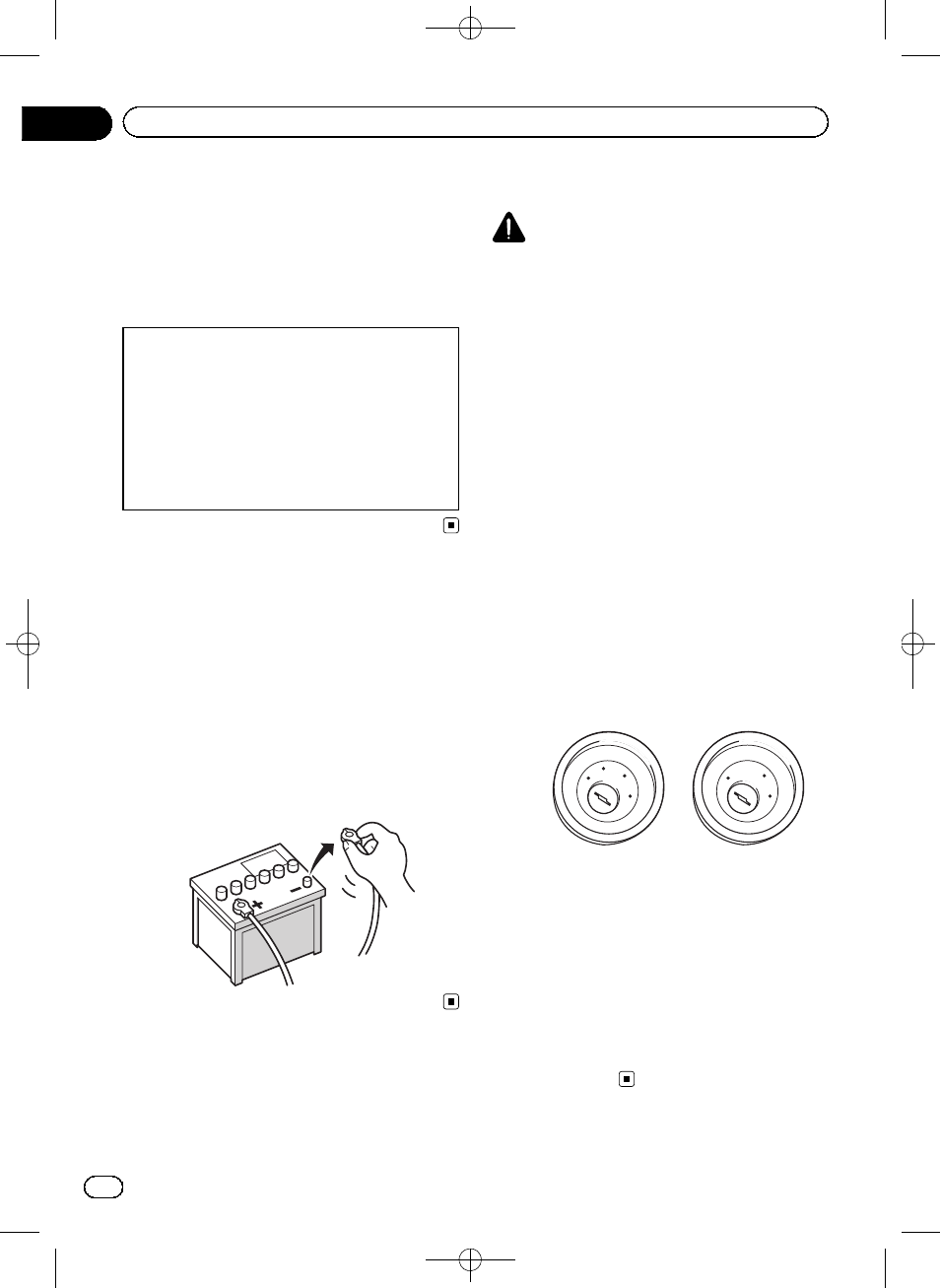

! Um Kurzschlüsse im elektrischen System
zu verhindern, ist unbedingt vor dem Ein-
bau das Minus-Batteriekabel (
–) abzuklem-
men.
Zur Vermeidung von Schäden
WARNUNG
! Das schwarze Kabel ist die Masseleitung.
Dieses Kabel ist getrennt von Hochstrom-
produkten wie Leistungsverstärkern zu
erden. Niemals zwei Geräte zusammen
erden. Zum Beispiel muss die Masselei-
tung des Verstärkers getrennt vom Masse-
leitung des Navigationssystems geerdet
werden. Wenn mehrere Masseleitung zu-
sammen geerdet werden, können sich die
Kabel eventuell lösen und ein Feuer oder
eine Beschädigung der Produkte verursa-
chen.
! Achten Sie beim Sicherungswechsel dar-
auf, ausschließlich Sicherungen zu ver-
wenden, deren Anschlusswerte den
Angaben am Produkt entsprechen.
! Beim Abziehen eines Steckers stets am
Stecker ziehen, niemals am Kabel. Andern-
falls kann das Kabel aus dem Stecker her-
ausgezogen werden.
! Dieses Produkt kann nur in Fahrzeuge ein-
gebaut werden, deren Zündschalter eine
ACC-Position (für Zubehör) aufweisen.
ACC ON
S
TA
RT
O
FF
ON
S
TA
RT
O
FF
ACC-Position Keine ACC-Posi-
tion
! Um einen Kurzschluss zu vermeiden, abge-
trennte Kabel mit Isolierband umwickeln.
Besonders wichtig ist es, alle nicht genutz-
ten Lautsprecherkabel zu isolieren, damit
diese keinen Kurzschluss verursachen.
! Die Anschlussstecker auf die gleichfarbi-
gen Anschlüsse aufstecken (blauer Stecker
auf blauen Anschluss, schwarz auf
schwarz usw.)
<127075024469>72
De
72
Kapitel
13 Einbau
