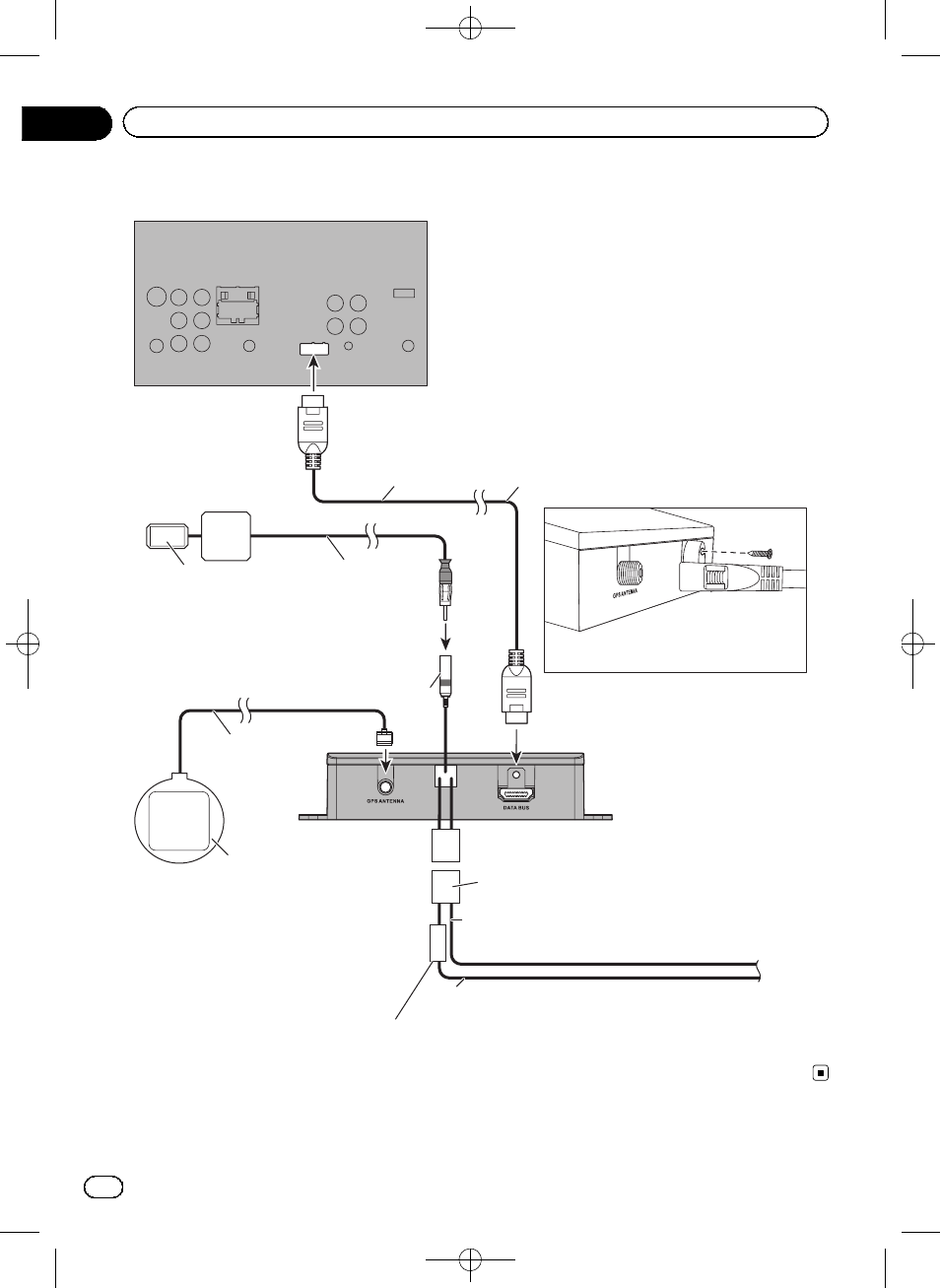

Anschluss des Systems
SICHERUNG
Das RGB-Kabel mit der 11 mm
(0,4 Zoll) Schraube sichern
Die Navigationseinheit
Wenn möglich, das Kabel mit einer
11 mm (0,4 Zoll) Schraube (mitgeliefert)
am AV-Receiver sichern.
Stecken Sie ein Ende des RGB-Kabels in den
Steckplatz “DATA BUS” an der Seite dieses Produkts
und sichern Sie es mit einer 11 mm (0,4 Zoll)
Schraube (mitgeliefert). Schließen Sie das andere
Ende des Kabels an den RGB IN-Eingang an der
Rückseite Ihres Pioneer-AV-Receivers an.
TMC-Antenne (mitgeliefert)
Bringen Sie die
GPS-Antenne an der
Buchse “GPS ANTENNA”
an der Seite dieses
Produkts an.
GPS-Antenne (mitgeliefert)
TMC-Antennen-IF
AV-Receiver
RGB-Kabel (mitgeliefert)
Gelb (B+)
An die Klemme, die unabhängig von der Stellung des
Zündschlüssels immer Strom liefert.
Schwarz (GND)
An Fahrzeugkarosserie (Metall).
Stromkabel (mitgeliefert)
Sicherung (3 A, 250 V)
Bringen Sie das doppelseitige
Klebeband (mitgeliefert) auf einer
möglichst ebenen Fläche an, wo die
GPS-Antenne in Richtung Scheibe
weist. Befestigen Sie die
GPS-Antenne auf dem
doppelseitigen Klebeband.
2,65 m
3 m
2 m
