Anschluß des Betriebsstromkabels Einbau
Hellgrün
Dieser Anschluß dient zur Erkennung des
ON/OFF-Status der Handbremse. Das Kabel
ist an die Stromversorgungsseite des
Handbremsenschalters anzuschließen.

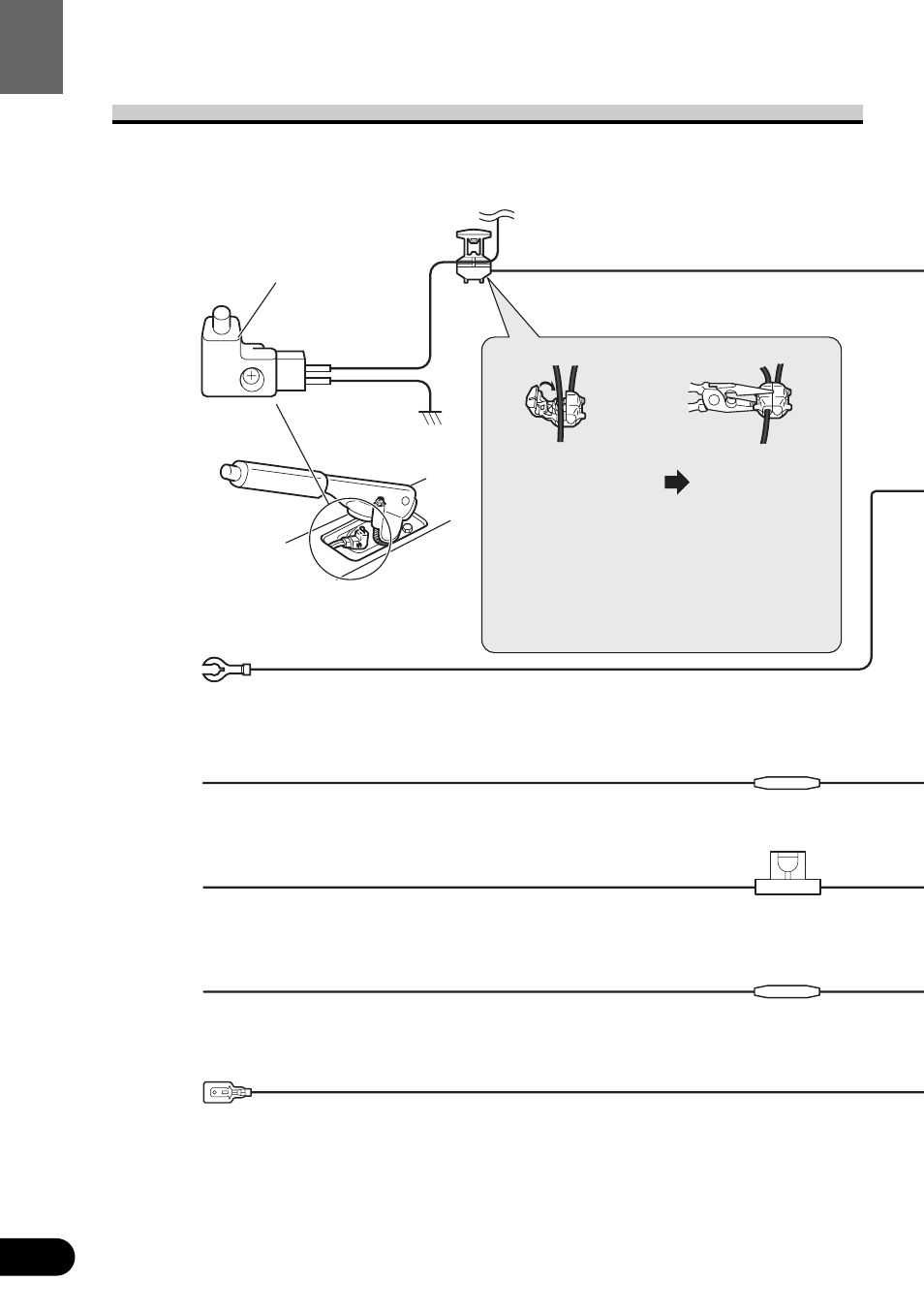

Anschlußmethode
Die Betriebsstromseite
des Parkbremsschalters
anklemmen. Fest mit einer
Nadelzange
einklemmen.
Sicherungshalter
Stromversorgungsseite
Masseseite
Sicherungswiderstand
Rot
An eine Stromversorgung anschließen, (12 V Gleichstrom),
die mit dem Zündschloß ein- und ausgeschaltet wird.
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Gelb
An eine Stromversorgung anschließen, die unabhängig
vom Zündschloß immer Strom führt.
Orange
Zu Lichtschalterklemme.
Gelb/schwarz
Bei Verwendung eines Zellulartelefons dieses über die Audio
Mute-Leitung des Zellulartelefons anschließen. Andernfalls die
Audio Mute-Leitung frei von Anschlüssen lassen.
Handbremsenschalter
Sicherungswiderstand
Hinweis:
• Die Position des Parkbremsschalters hängt
vom Fahrzeugmodell ab. Einzelheiten
entnehmen Sie aus der technischen
Dokumentation des Fahrzeugs oder erfragen
sie beim Händler.
