Einbau
92
*1
*1

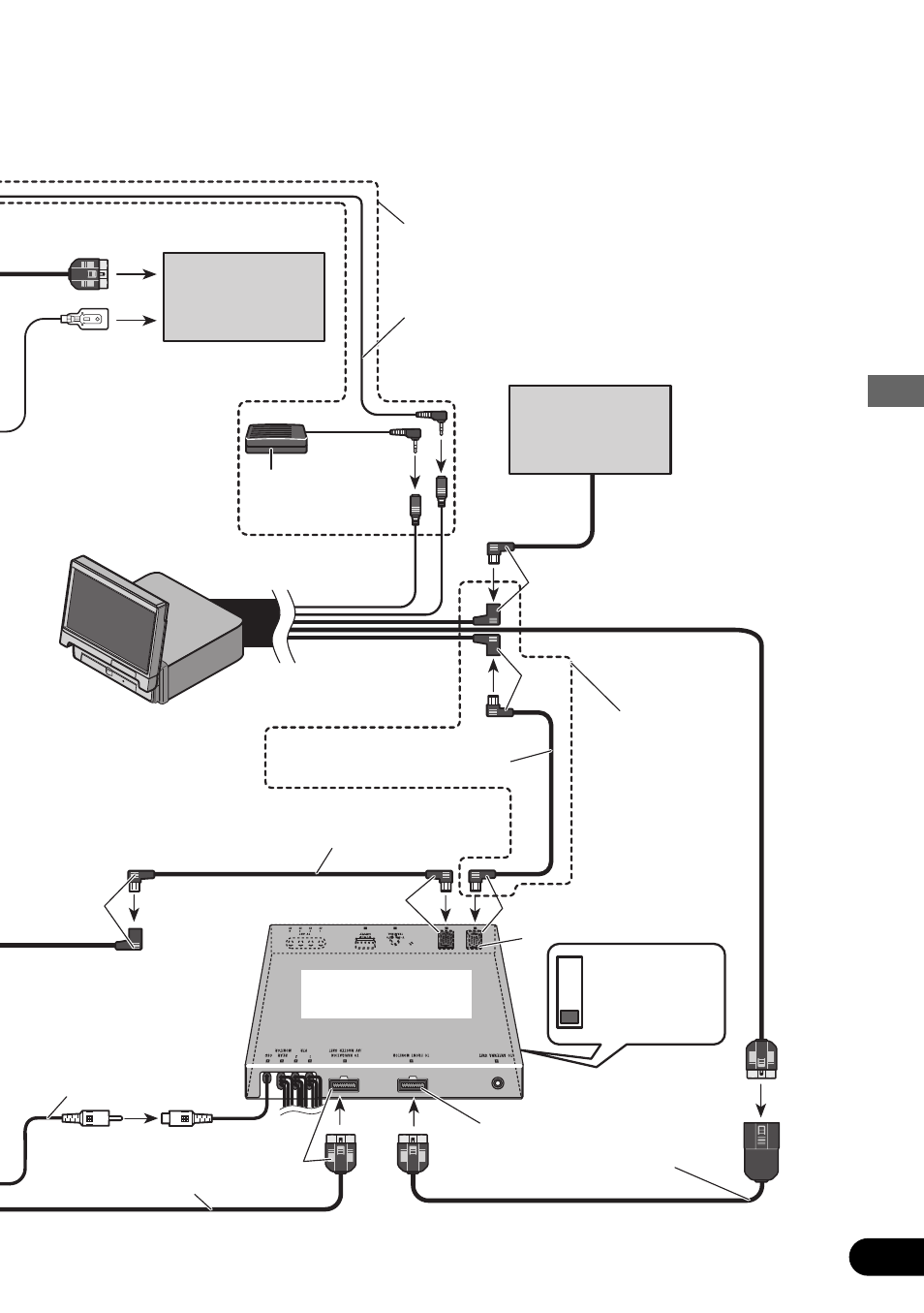

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER
V.SEL-Kabel (mit Display mitgeliefert)
RCA-Kabel
(getrennt erhältlich)
Ein Display, das diese Buchsen oder
ein entsprechendes Kabel nicht besitzt,
ist nicht anzuschließen.
Lautsprecher-Einheit
(mit Display
mitgeliefert)
20-Pin-Kabel
(mit dem TV-Tuner mitgeliefert)
IP-BUS-Kabel
(mit Display mitgeliefert)
IP-BUS-Kabel
(mit dem TV-Tuner mitgeliefert)
Blau
Blau Blau
Schwarz
Schwarz
Display mit IP-BUS-Kabel
(getrennt erhältlich)
Rot
Grün
Grau
Grau
Grün
20-Pin-Kabel
(mit Display
mitgeliefert)
Bei Anschluß eines
Displays mit Nicht-IP-
BUS-Verbindung sind
die Anschlüsse
innerhalb der
gepunkteten Linien
nicht erforderlich.
Deshalb schließen Sie
die beiden IP-BUS-
Verbinder (*1) direkt
aneinander an.
Grün
Multi-CD-Player
(getrennt erhältlich)
Navigationssystem
(getrennt erhältlich)
Hide-away-TV-Tuner
(getrennt erhältlich)
