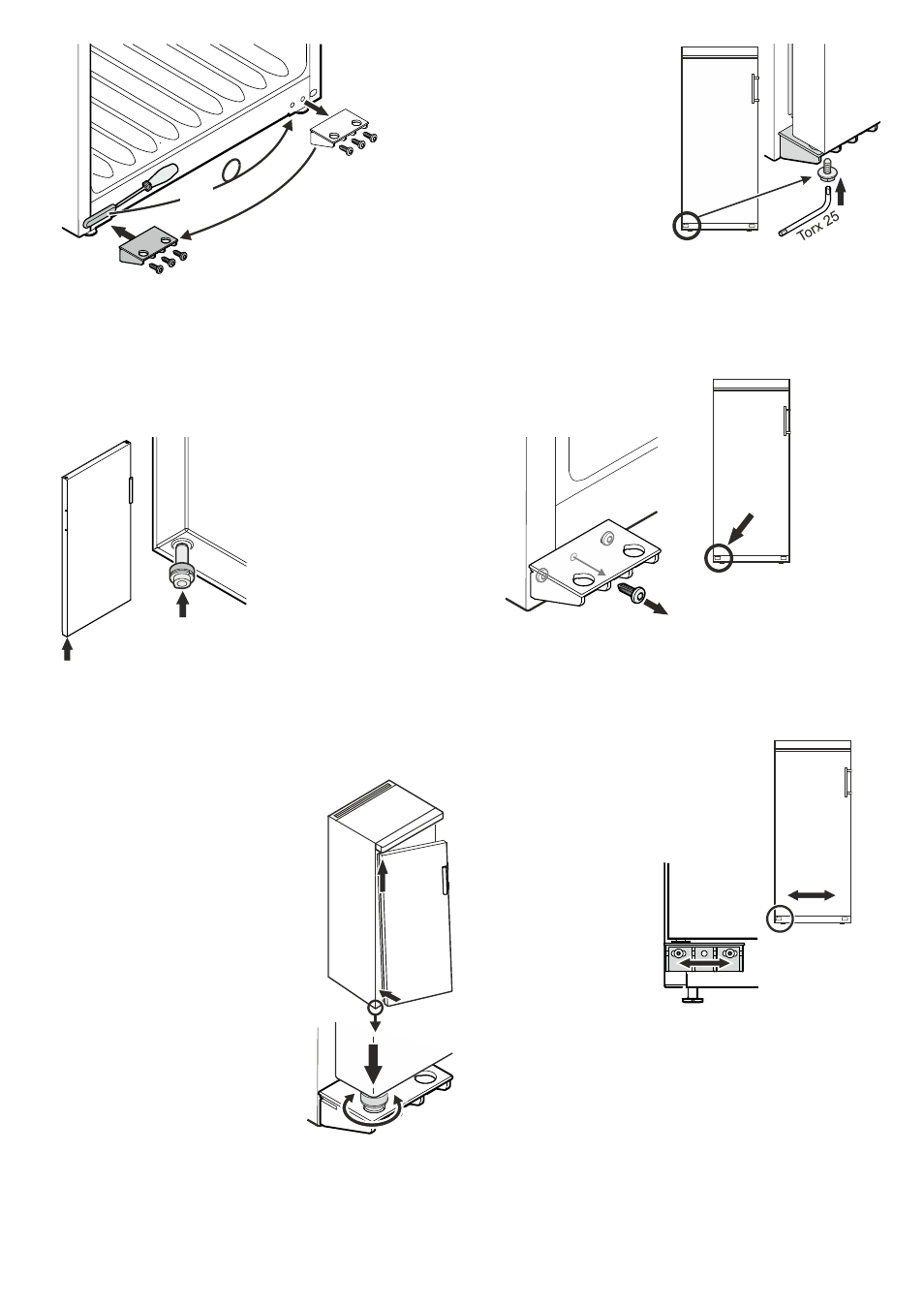

13. Bolzen in das linke Lager der Tür einsetzen.
Den Bolzen während des Montierens der Tür mit dem
Zeigefinger halten.
14. Die Tür wie in der Abbildung gezeigt
auf den oberen Bolzen aufstecken und
unten zum Scharnierwinkel führen.
Wichtiger Hinweis
Die Tür muss bei Modell WKr 3211 und
WKr 4211 aufgrund des hohen Gewichtes
von einer Person gehalten werden.
15. Tür anheben und Bolzen drehen,
bis dieser in die Bohrung des
Scharnierwinkels passt.
Tür langsam nach unten absenken.
Der untere Teil des Bolzens muss
vollständig in der Bohrung des
Scharnierwinkels sitzen.
16. Schraube in den Bolzen
wieder eindrehen.
10. Scharnierwinkel abschrauben.
11. Abdeckung abnehmen, 180° drehen und
auf der Gegenseite wieder einsetzen.
12. Scharnierwinkel anschrauben.
Außer Betrieb setzen
Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät
ausschalten, Netzstecker ziehen oder die vorgeschalteten Si-
cherungen auslösen bzw. herausschrauben.
Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung
zu vermeiden.
Das Gerät entspricht den einschlägigen Sicherheitsbestimmun-
gen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.
10
12
11
18
Seitliche Neigung der Tür einstellen
Wenn die Tür schräg steht, die Neigung einstellen.
18. Schrauben lösen und Scharnierwinkel
nach rechts oder links verschieben.
Schrauben festziehen.
17. Mittlere Schraube vom Scharnierwinkel her-
ausdrehen.
Diese Schraube wird nicht mehr benötigt.
