Dell Latitude E6400 - Handbuch (Seite 45)

Entfernen der Kamera/Mikrofon-Baugruppe
1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers .
2. Entfernen Sie die unterseitige Abdeckung der Basiseinheit (siehe Entfernen der unterseitigen Abdeckung der Basiseinheit ).
3. Entfernen Sie die Scharnierabdeckungen (siehe Entfernen der Scharnierabdeckungen ).
4. Entfernen Sie die Bildschirm-Baugruppe (siehe Entfernen der Bildschirm- Baugruppe (E6400 und M2400) oder Entfernen der Bildschirm-Baugruppe
(E6400 ATG) ).
5. Entfernen Sie den Bildschirmrahmen (siehe Entfernen des Bildschirmrahmens (E6400 und M2400) oder Entfernen des Bildschirmrahmens (E6400 ATG) ).
6. Heben Sie den kleinen Anschlusshebel am Kamera-/Mikrofonkabel an.
7. Lösen Sie die unverlierbare Schraube, heben Sie vorsichtig die Kamera/Mikrofon -Baugruppe schräg heraus und lösen Sie das Kamera-/Mikrofonkabel.
Austauschen der Kamera/Mikrofon-Baugruppe
1. Schieben Sie den Anschluss des Kamera-/Mikrofonkabels in den Anschluss an der Kamera/Mikrofon-Baugruppe.
2. Schließen Sie den Anschlusshebel an der Kamera/Mikrofon -Baugruppe.
3. Führen Sie die Kamera/Mikrofon -Baugruppe schräg ein und richten Sie sie an der Kerbe in der Bildschirmabdeckung aus.
VORSICHT: Bevor Sie gemäß der folgenden Anleitung verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden
Dokumentation im Lieferumfang Ihres Computers.

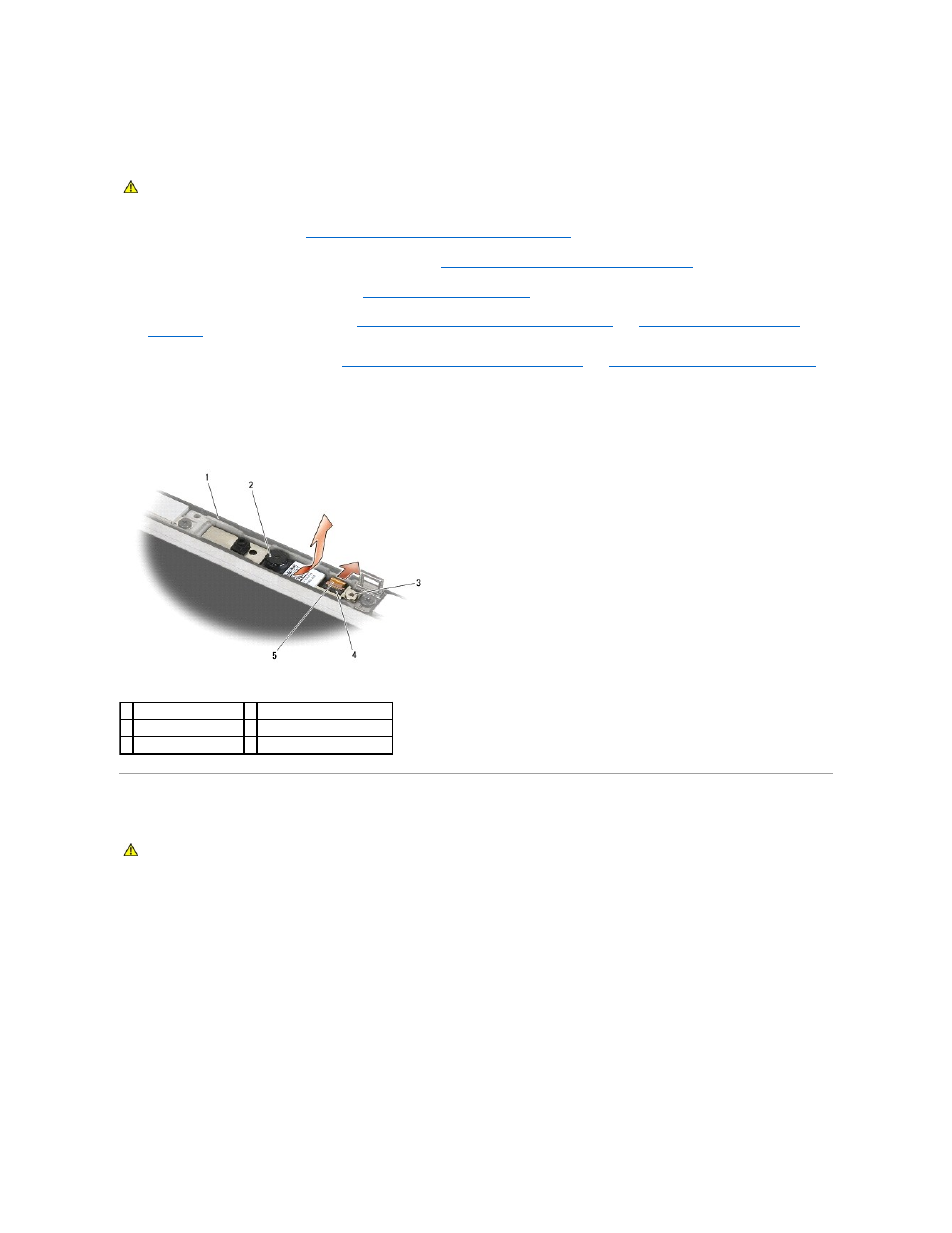

1 Bildschirmabdeckung 2 Kamera/Mikrofon-Baugruppe
3 Unverlierbare Schraube 4 Anschlusshebel
5 Kamera-/Mikrofonkabel
VORSICHT: Bevor Sie gemäß der folgenden Anleitung verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden
Dokumentation im Lieferumfang Ihres Computers.
