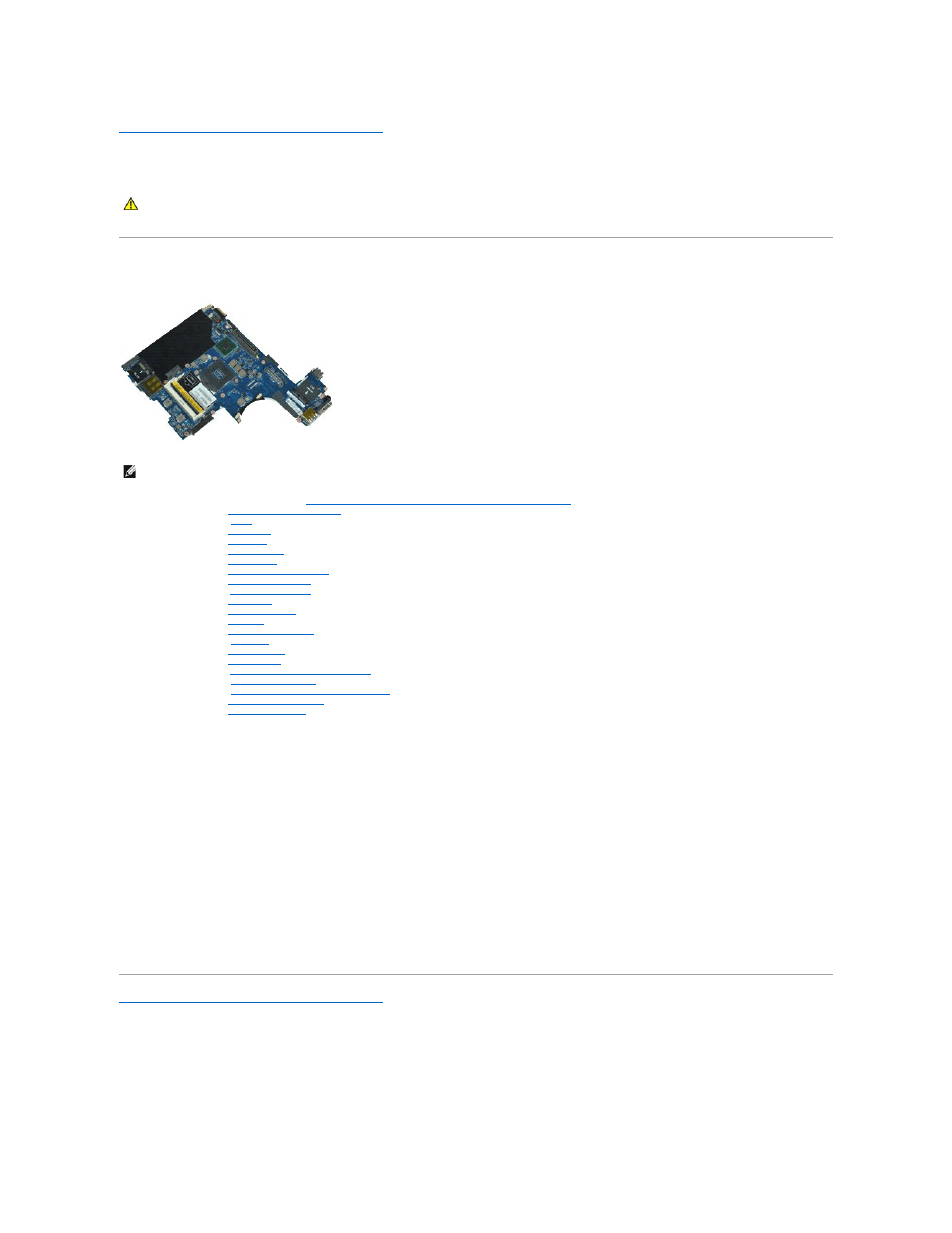

Systemplatine
Dell™ Latitude™ E6410/E6410 ATG Service
-Handbuch
Entfernen der Systemplatine
1.
Folgen Sie den Anweisungen unter
Vor der Arbeit an Komponenten im Inneren des Computers
.
2.
Entfernen Sie die
ATG-Anschlussabdeckung
(nur auf E6410 ATG-Computern gültig).
3.
Entfernen Sie den
Akku
.
4.
Entfernen Sie die
SIM-Karte
.
5.
Entfernen Sie die
SD-Karte
.
6.
Entfernen Sie die
ExpressCard
.
7.
Entfernen Sie die
Smart Card
.
8.
Entfernen Sie die
Scharnierabdeckungen
.
9.
Entfernen Sie die
Service-Abdeckung
.
10.
Entfernen Sie das
optische Laufwerk
.
11.
Entfernen Sie die
Festplatte
.
12.
Entfernen Sie die
LED-Abdeckung
.
13.
Entfernen Sie die
Tastatur
.
14.
Entfernen Sie die
Knopfzellenbatterie
.
15.
Entfernen Sie den
Speicher
.
16.
Entfernen Sie die
WWAN-Karte
.
17.
Entfernen Sie die
WLAN-Karte
.
18.
Entfernen Sie das
Latitude ON™ Flash/CMG
-Modul
.
19.
Entfernen Sie den
Fingerabdruckleser
.
20.
Entfernen Sie den
Kühlkörper und den Prozessorlüfter
.
21.
Entfernen Sie die
Bildschirm-Baugruppe
.
22.
Entfernen Sie die
Handballenstütze
.
23.
Trennen Sie den Hauptstromanschluss von der Systemplatine.
24.
Trennen Sie den Smart Card-Leser und die IEEE 1394-Kabel von der Systemplatine.
25.
Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist.
26.
Beginnen Sie in der hinteren rechten Ecke und trennen Sie die Systemplatine vom E/A-Platinenanschluss.
27.
Heben Sie den hinteren Rand der Systemplatine an, bis alle Anschlüsse an der linken Seite getrennt sind und schieben Sie die Systemplatine nach
hinten und entfernen sie vom Computer.
Einbauen der Systemplatine
Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Systemplatine einzubauen.
Zurück zu "Entfernen und Austauschen von Komponenten"
WARNUNG:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
ANMERKUNG:
Möglicherweise muss Adobe®
Flash® Player von Adobe.com installiert werden, um die nachfolgenden Abbildungen anzeigen zu können.
