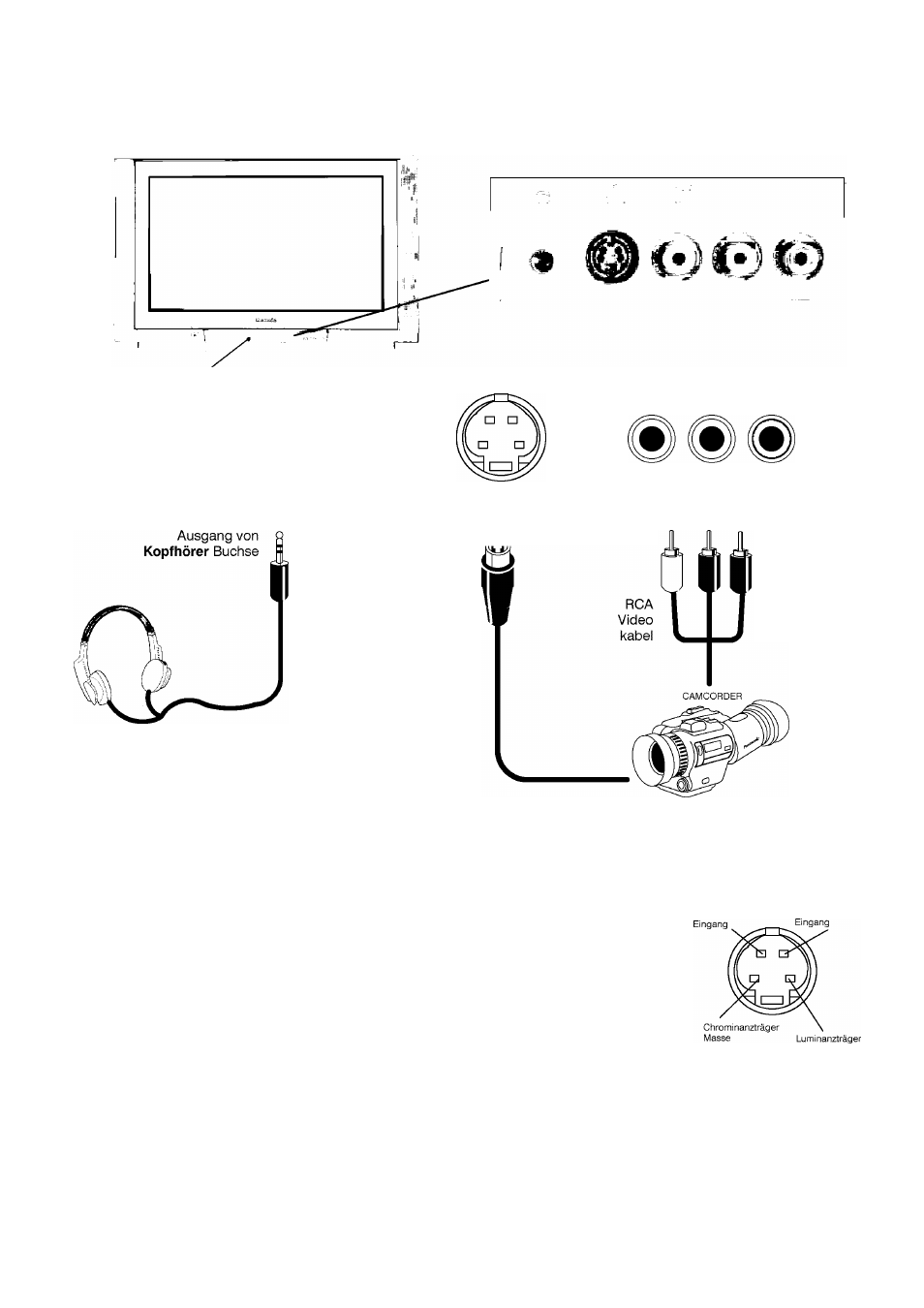

Zum Öffnen der
Klappe hier drücken
s-v
Video-Eingang für
S-Video-Buchse
V
Video-Eingang
für V-Buchse
L - R
STEREO-KOPFHORER
mit 3,5mm Winkenstecker
3,5mm Stereo
Klinkenstecker
Hinweise :
Das abgebildete Zubehör samt Verbindungskabeln gehört nicht zum Lieferumfang dieses Fernsehgerätes.
Audio-Eingang
für L/R-Buchsen
2x RCA
Audio-
kabel
21-poiiger AVI und AV4 Scart-Anschiüsse
S-Video - Nur AV4
4-poiiger S-Video-Anschiuß
Buchse Masse 21 -
FBAS Ausgang (Video) 19-
FBAS Masse 17-
Rot ein, S.C. - Ein* 15-
Rot Masse 13-
Grün Eingang 11 -
Grün Masse 9 -
Blau Eingang 7 -
Blau Masse 5 -
Audio Ausgang (L) 3 -
Audio Ausgang (R) -j -
□
□
□
□
□
□
□
□
□
□
• 20
■ 18
. 16
, 14
12
■ 10
■ 8
• 6
• 4
• 2
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV1 ist für RGB (Rot/Grün/Blau) geeignet.
AV4 ist RGB und S-Video geeignet.
S.C. - Ein*: auf Stift 15 ‘S.C. - Ein’ gilt nur für
AV4.
AV4 - Pole 15 und 20 sind Je nach Anwendung
von AV4 S-VHSA/IDEO in Betrieb
Luminanzträger
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
21 -poiiger AV2-Scart-Anschiuß
Buchse Masse 21
FBAS Ausgang (Video) 19'
FBAS Masse
S.F Eingang
Masse
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
17­
15­
13­
11­
9 -
7 -
5 -
3 -
1 -
□
□
□
I Z Z I
□
□
- 20 FBAS Eingang (Video)
- 18 Masse
- 16______
- 14
- 12
- 10
- 8
- 6
- 4
- 2
Masse
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV2 - Poie 15 und 20 sind je nach Anwendung
von AV2 S-VHSA/IDEO in Betrieb
31
