AUDIO/VIDEO-ANSCHLÜSSE

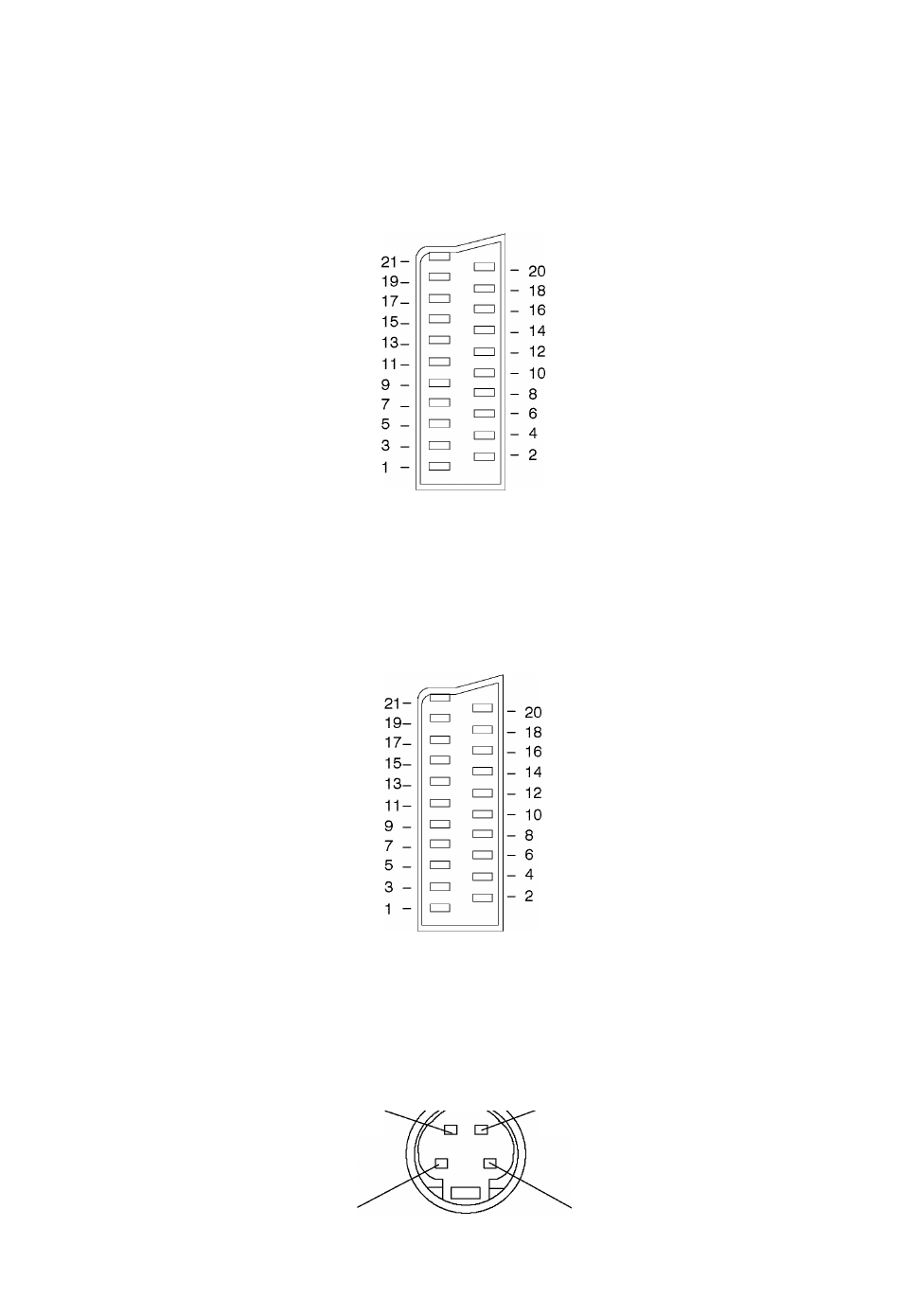

Scart - Anschlußinformationen
21 -poliger AVI -SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot ein, S.C. - Ein
Rot Masse
Grün Eingang
Grün Masse
Biau Eingang
Biau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
Q- Link Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AVI
ist RGB-geeignet (rot / grün
/
blau)
21-poliger AV2-SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
S.F Eingang
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
Masse
Masse
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV2 -
Pole 15 und 20 sind je nach Anwendung von AV2 S-VHS/VIDEO in Betrieb
4-poliger S-Video-Anschluss
Chrominanzträger Eingang
Luminanzträger Eingang
Chrominanzträger Masse
Luminanzträger Masse
