SCART-ANSCHLUßlNFORMATIONEN
21 -poliger AVI und AV4 Scart-Anschlüsse
S-Video-Nur AV4 21 -poliger AV2-Scart-Anschluß
Buchse Masse 21 -
FBAS Ausgang (Video) 19­
17- FBAS Masse
Rot ein, S.C. - Ein
Rot Masse
Grün Eingang
Grün Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
- 20 FBAS Eingang (Mdeo)
- 18 RGB Status Masse
- 16 status RGB
- 14 Masse
-12 --------
-10 --------
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
Buchse Masse 21 -
FBAS Ausgang (Video) 19-
FBAS Masse 17-
S.F Eingang 15-
Masse 13-
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
AV1 ist für RGB (Rot/Grün/Blau) geeignet.
AV4 ist RGB und S-Video geeignet.
S.C. ^ Ein*: auf Stift 15 ‘S.C. ^ Ein’ giit nur für AV4.
AV4 - Poie 15 und 20 sind je nach Anwendung von
AV4 S-VHS/VIDEO in Betrieb

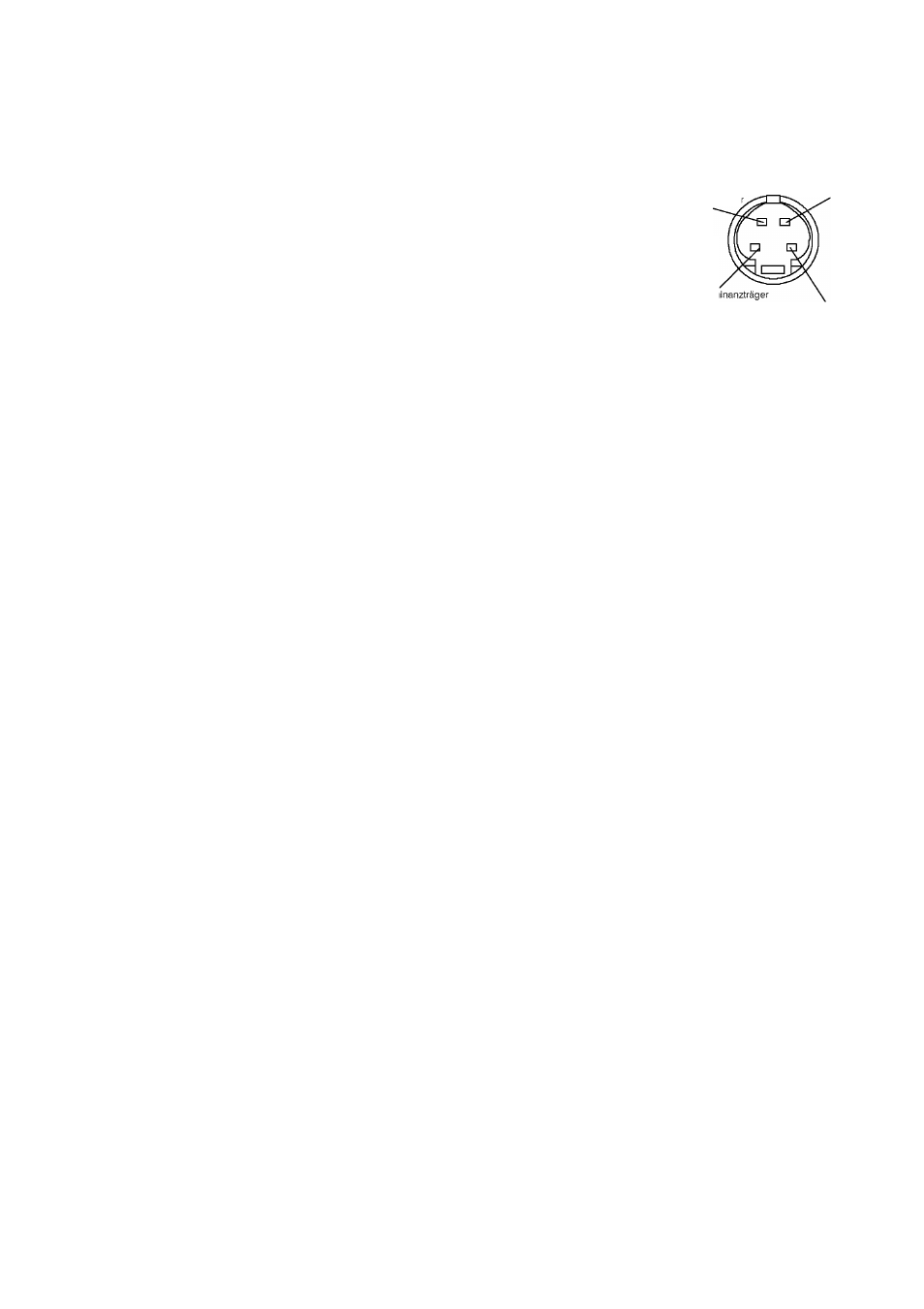

4-poliger S-Video-Anschluß
FBAS Eingang (Video)
Masse
- 14
- 12
- 10
Masse
Chrominanzträge
Eingang
Lumi nanzträge
Eingang
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV2 - Poie 15 und 20 sind je nach Anwendung von
AV2 S-VHSA/IDEO in Betrieb
TECHNISCHE DATEN
TX-32PS10F TX-28PS10F
Stromquelle 220 - 240 V 50 Hz Wechseispannung
Leistungsaufnahme 114W 105W
Standby-Leistungsaufnahme 0,6 W 0,6 w
Biidröhre
sichtbare Diagonaie
76 cm 66 cm
Audio-Ausgang
(Musik)
2 X 10W RMS (2 X 20W MPC), 8 Q impedanz
Abmessungen
564 mm
902 mm
553 mm 509 mm
807 mm
534 mm
Gewicht 55,5 kg 43 kg
PAL B/G, H, PAL I, SECAM B/G, SECAM L/L’
Empfangssysteme/
Bandname
VHF E2-E12
VHFA-H (iTALiEN)
CATV (S01 - S05)
CATVS11 -S20 (U1 -U10)
PAL D/K, SECAM D/K
VHF R1 -R2
VHF R6-R12
VHF H1 - H2 (iTALiEN)
UHF E21 - E69
CATVS1 -S10(M1 -M10)
CATV S21 - S41 (Hyperband)
VHF R3 - R5
UHF E21 - E69
PAL 525/60 Abspieien von NTSC-Band von einigen PAL-Videorecordern
M.NTSC (Nur AV-Eingang) Abspieien von 4,43MHz NTSC-Videorecordern (Nur AV-Eingang)
NTSC (Nur AV-Eingang) Abspieien von NTSC-Videorecordern
Anzahi der
Programmpositionen
99 + VCR
Antenne - hinten am Gerät UHF/VHF
Kopfhörer - vorne am Gerät 3,5 mm, 8 Q impedanz
AV - hinten am Gerät
AVI - 21 -poiiger Anschiuß für Audio/Video-Eingang/Ausgang, RGB-Eingang.
AV2 -21-poiiger Anschiuß für Audio/Video-Eingang/Ausgang, S-Video-Eingang, Q-Link
2 X RCA Audio-Monitor-Ausgang
AV4 - 21-poiiger Anschiuß - Audio/Video- Eingang/Ausgang, S-Video-Eingang, RGB-Eingang
AV - vorne am Gerät AV3 - S-Video-Eingang, 2 x RCA Audio-Eingang, 1 x RCAVideo-Eingang
Diese technischen Daten können ohne vorherige Ankündigung geändert werden. Die angegebenen Gewichte und Maße sind iedigiich
ungefähre Werte.
29
Luminanztrag
Masse
