AUDIO/VIDEO-ANSCHLÜSSE
AUDIO / VIDEO - Auswahl und Installation
•
000
TV/AV
An diesen Fernseher lassen sich verschiedenste Zusatzgeräte anschließen. Die folgenden Seiten en­
thalten Informationen über das Anschließen von externen Geräten vorne und hinten am Fernseher.
Nach dem Anschließen Ihres Zusatzgerätes können Sie die Signale folgendermaßen ansehen:
Die TV/AV-Menütaste drücken.
TV/AV
Drücken Sie die passende Taste auf dem Bildschirm, um die gewünschte AV-Quelle ^
auszuwählen (z. B. die grüne Taste, um AV2 zu wählen, wenn Sie einen Recorder an
die AV2-SCART-Buchse angeschlossen haben).
Die Tasten, die auf dem Bildschirm angezeigt werden, verschwinden nach wenigen
Sekunden wieder. Wenn Sie einen Eingang wählen möchten, die Tasten aber nicht
angezeigt sind, drücken Sie einfach erneut die TV/AV-Taste, um die Tasten wieder
^
aufzu rufen.
Hinweise:
• Dieser Fernseher kann in den AV-Betrieb automatisch umschalten, wenn das angeschlossene
Gerät ein Schaltsignal ausgibt. In diesem Fall werden in der linken oberen Ecke des Bildschirmes
ein “EC” Symbol und das Signal des Gerätes angezeigt. Flandelt es sich um ein “RGB-Signal”,
wird in der oberen linken Ecke “EC/RGB” angezeigt. Bei Änderung des TV-Programmplatzes
bleibt das empfangene Bild unverändert.
• Zurück zum TV-Modus gelangen Sie durch Drücken der “TV/AV” Taste oder durch das
Ausschalten des angeschlossenen Gerätes.
• Sie können eine AV-Quelle auch mit der TV/AV-Taste vorne am Fernsehgerät wählen. Drücken
Sie mehrmals die TV/AV-Taste, bis Sie die gewünschte AV-Quelle erreichen.
• Im AV-Modus steht in den Menüs Toneinsteiiung und instaiiation eine reduzierte Anzahl von
Qptionen zur Auswahl (so ist z. B. im Menü Installation die Qption TV-Speicher-Menü nicht
verfügbar).

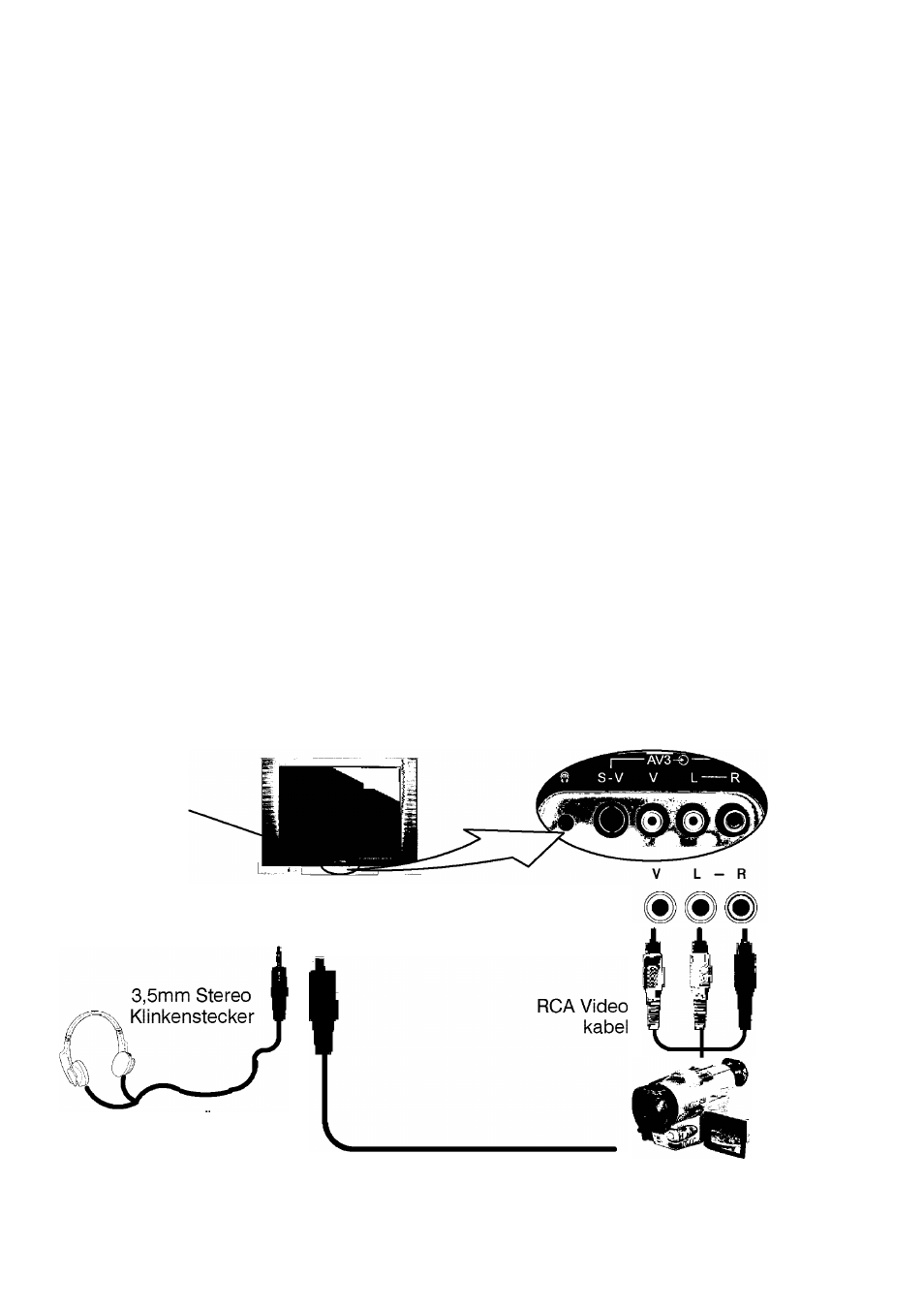

Anschlüsse vorne am Gerät
Vorne am Fernsehgerät können über einen 4-poligen S-Video-Anschluss (AV3), RCA
Audio/Video-Anschlüsse (AV3) und einen Kopfhöreranschluss zusätzliche Geräte angeschlossen
werden.
Zum Öffnen
hier drücken
und loslassen.
Ausgang von
Kopfhörer Buchse
S-V
Video-Eingang
für S-Video-
Buchse
Video-Eingang
für V-Buchse
Audio -
Eingang
für L/R -
Buchsen
2 x R C A
Audio- kabel
STEREQ-KQPFHQRER KAMERA
mit 3,5mm Klinkenstecker
Hinweise:
• Das abgebildete Zubehör samt Verbindungskabeln gehört nicht zum Lieferumfang dieses
Fernsehgerätes.
• Für Informationen über S-Video-Anschlussleitungen siehe Seite 31.
30
