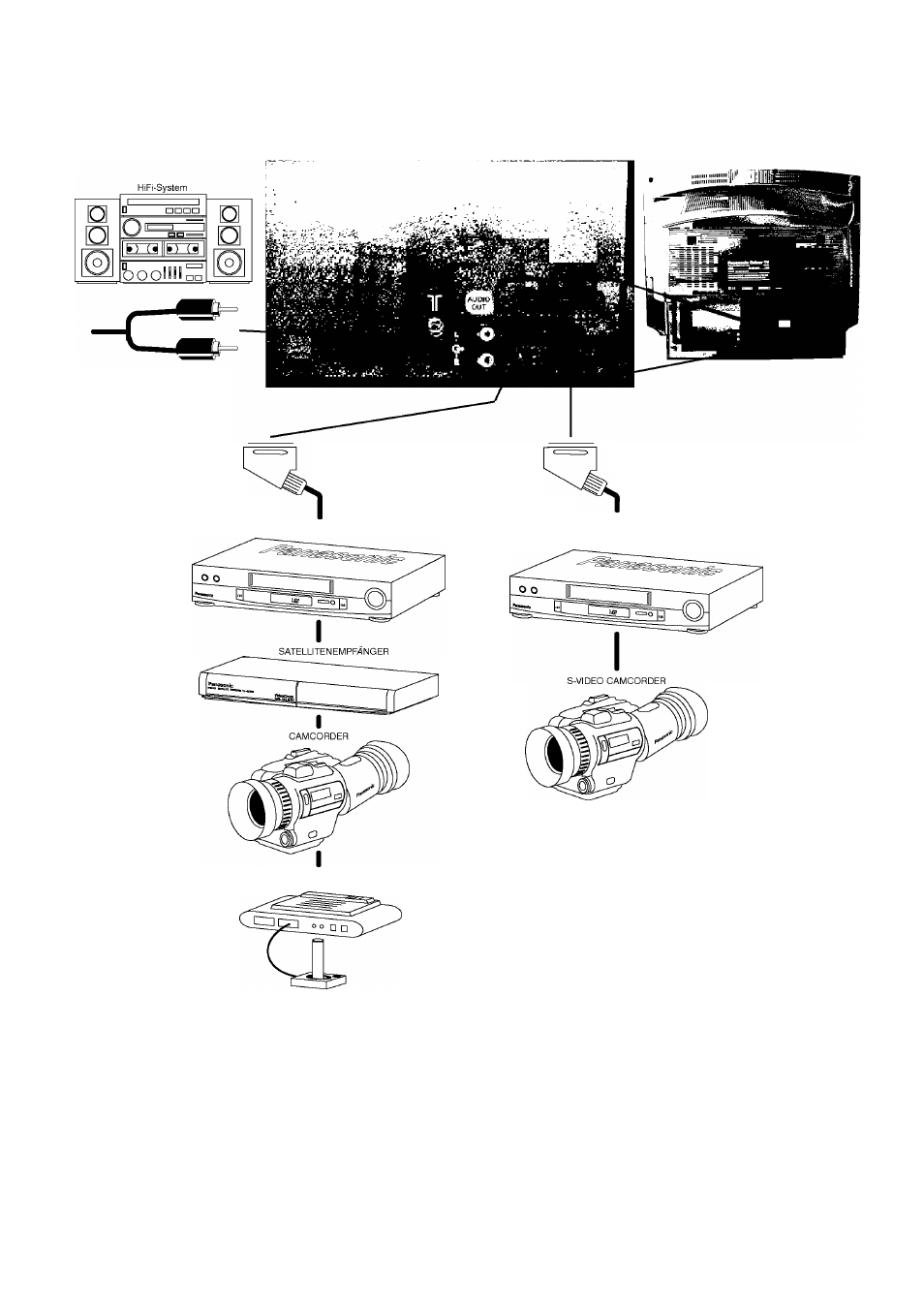

21-polige AV1/AV2 (S) SCART- und RCA
Audio-Ausgangsanschlüsse hinten am Gerät
Ausgang von den
L-R-AUDIO OUT
Anschlüssen
2 X RCA-
Audiokabel
SCART-Kabel
Eingang/Ausgang von
der
AVI SCART-Buchse
VIDEORECORDER
SPIELKONSOLE/COMPUTER (RGB)
SCART-Kabel
Eingang/Ausgang von der
AV2 SCART-Buchse
Q-Link-Daten
VIDEORECORDER
S^VI DEORECORDER
VIDEORECORDER MIT O^LINK
Hinweise:
Das hier abgebildete Zubehör samt Anschlusskabeln
gehört nicht zum Lieferumfang dieses Fernsehgeräts.
Es darf kein Computer mit TTL-Ausgang (5V) an dieses
Gerät angeschlossen werden.
SCART-Anschlußinformationen
21-poliger AV1-SCART-Anschluß
Buchse Masse -
FBAS Ausgang (Video) -
FBAS Masse -
Rot Eingang -
Rot Masse -
Grün Eingang -
Grün Masse -
Blau Eingang -
Blau Masse -
Audio Ausgang (L) -
Audio Ausgang (R) -
□
□
□
□
□
□
□
□
□
□
□
- 20
- 18
- 16
- 14
- 12
- 10
- 8
- 6
- 4
- 2
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21 -poliger AV2-SCART-Anschluß
Buchse Masse 21
FBAS Ausgang (Video) 19
FBAS Masse
S.F Eingang
Masse
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
□
□
□
□
□
□
□
□
□
□
□
20
18
16
14
12
10
8
6
4
2
FBAS Eingang (Video)
Masse
Masse
Q-Unk-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV1 ist RGB-geeignet (rot/ grün/blau).
AV2 - Pole 15 und 20 sind je nach Anwendung von
AV2 S-VHS/VIDEO in Betrieb
