13
Deutsch
Installation

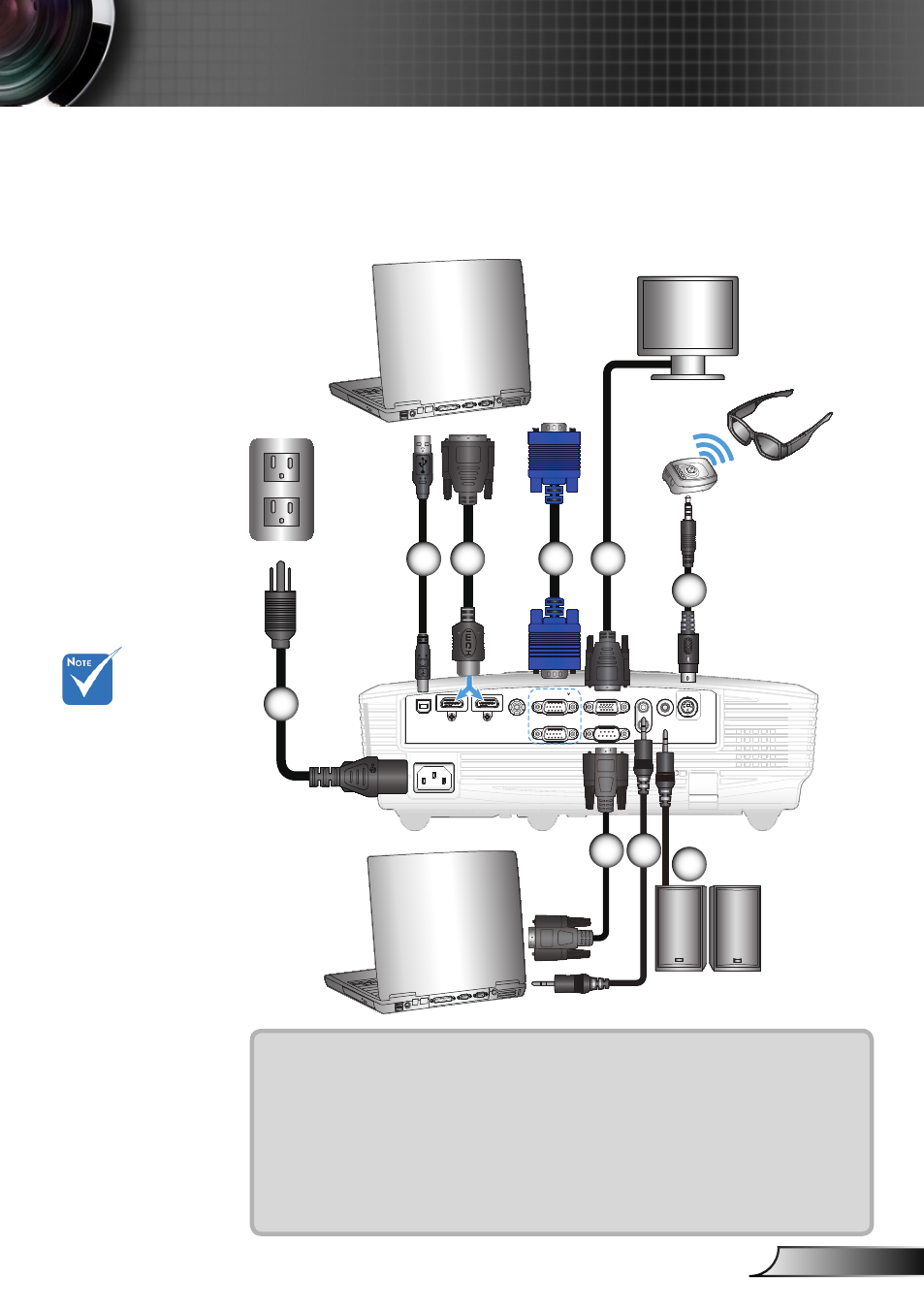

Mit einem Computer/Notebook verbinden
Projektor verbinden
VGA2-IN/YPbPr
VIDEO 3D SYNC Out(5V)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT
MOLEX
mo lex
E62405SP
R
1
2 3 5
1.......................................................................................................Netzkabel
2....................................................................... *USB-Kabel (Maussteuerung)
3..........................................................................................*DVI-/HDMI-Kabel
4................................................................................................... *VGA-Kabel
5....................................................................................*VGA-Ausgangskabel
6..........................................................................................*3D-Emitter-Kabel
7................................................................................................*RS232-Kabel
8.....................................................................................*Audioeingangskabel
9....................................................................................*Audioausgangskabel
Aufgrund ™
unterschiedlicher
Einsatzbereiche in
einzelnen Ländern
werden die Geräte
in bestimmten Re-
gionen eventuell mit
unterschiedlichem
Zubehör geliefert.
(*) Optionales ™
Zubehör
7
6
4
8
9
Audioausgang
3D-Brille
