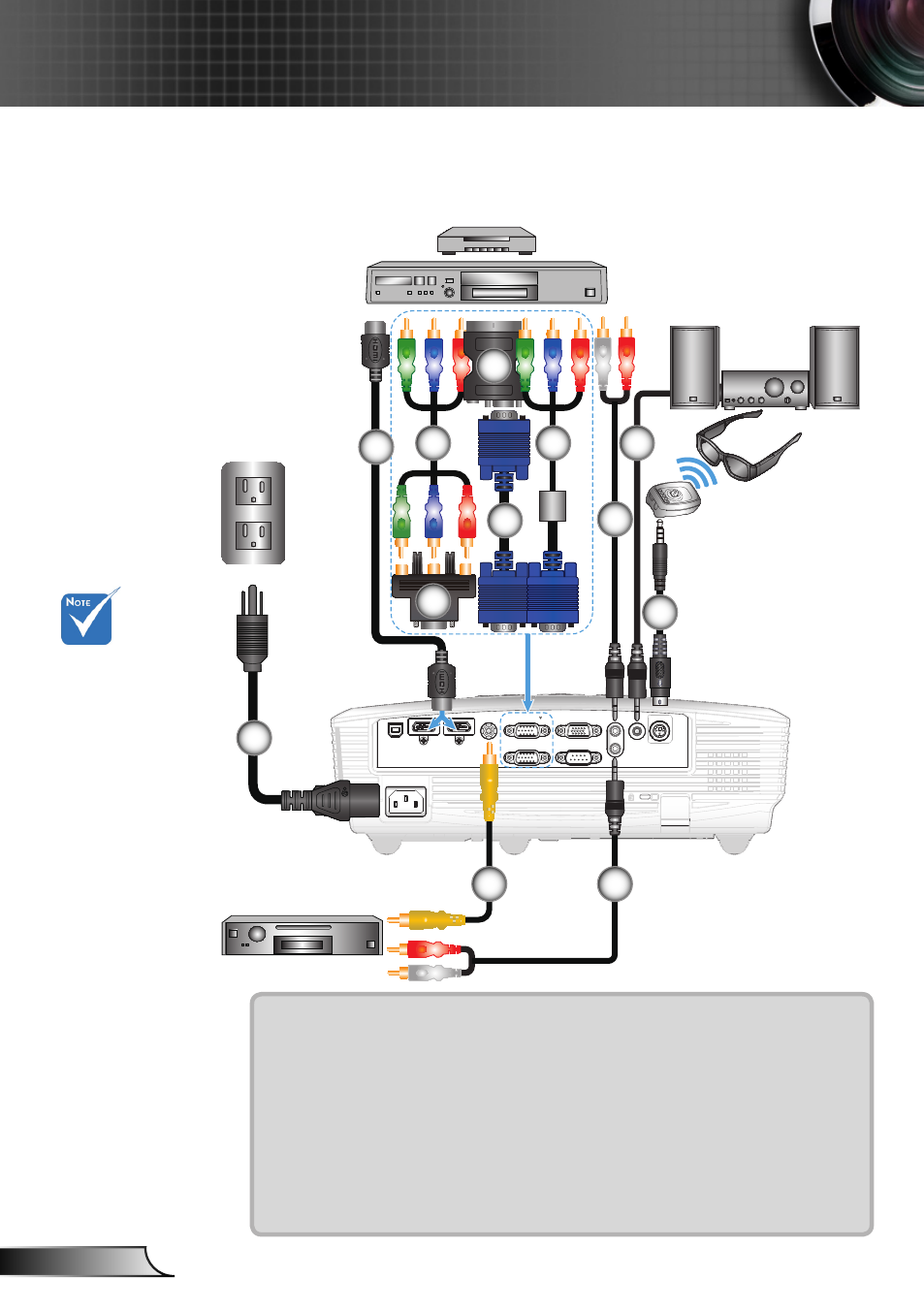

Mit Videoquellen verbinden
1.......................................................................................................Netzkabel
2..................................................................................................*HDMI-Kabel
3............................................*Component-Kabel mit drei Cinch-Anschlüssen
4......................................................................................*VGA/Cinch-Adapter
5...................................................................................*SCART/VGA-Adapter
6................................................................................................... *VGA-Kabel
7......................................................................................... *VGA/Cinch-Kabel
8............................................................................. *Audiokabel, Klinke/Cinch
9....................................................................................*Audioausgangskabel
10........................................................................................*3D-Emitter-Kabel
11. .............................................................................*Composite Video-Kabel
Composite Video-Ausgang
DVD-Player, Digitalempfänger,
HDTV-Receiver
1
2
3
7
5
Aufgrund un-
terschiedlicher
Einsatzbereiche in
einzelnen Ländern,
kann das Zubehör
in einigen Regionen
variieren.
Weitere Einzelhei-
ten über das Verbin-
den mit 3D-Emitter
und 3D-Brille finden
Sie in den entspre-
chenden Bedie-
nungsanleitungen.
Verwenden Sie zum
Anschließen eines
Blu-ray 3D-Wieder-
gabegerätes ein
High-Speed-HDMI-
Kabel.
(*) Optionales
Zubehör
Audioausgang
6
8
3D-Brille
4
9
10
11
