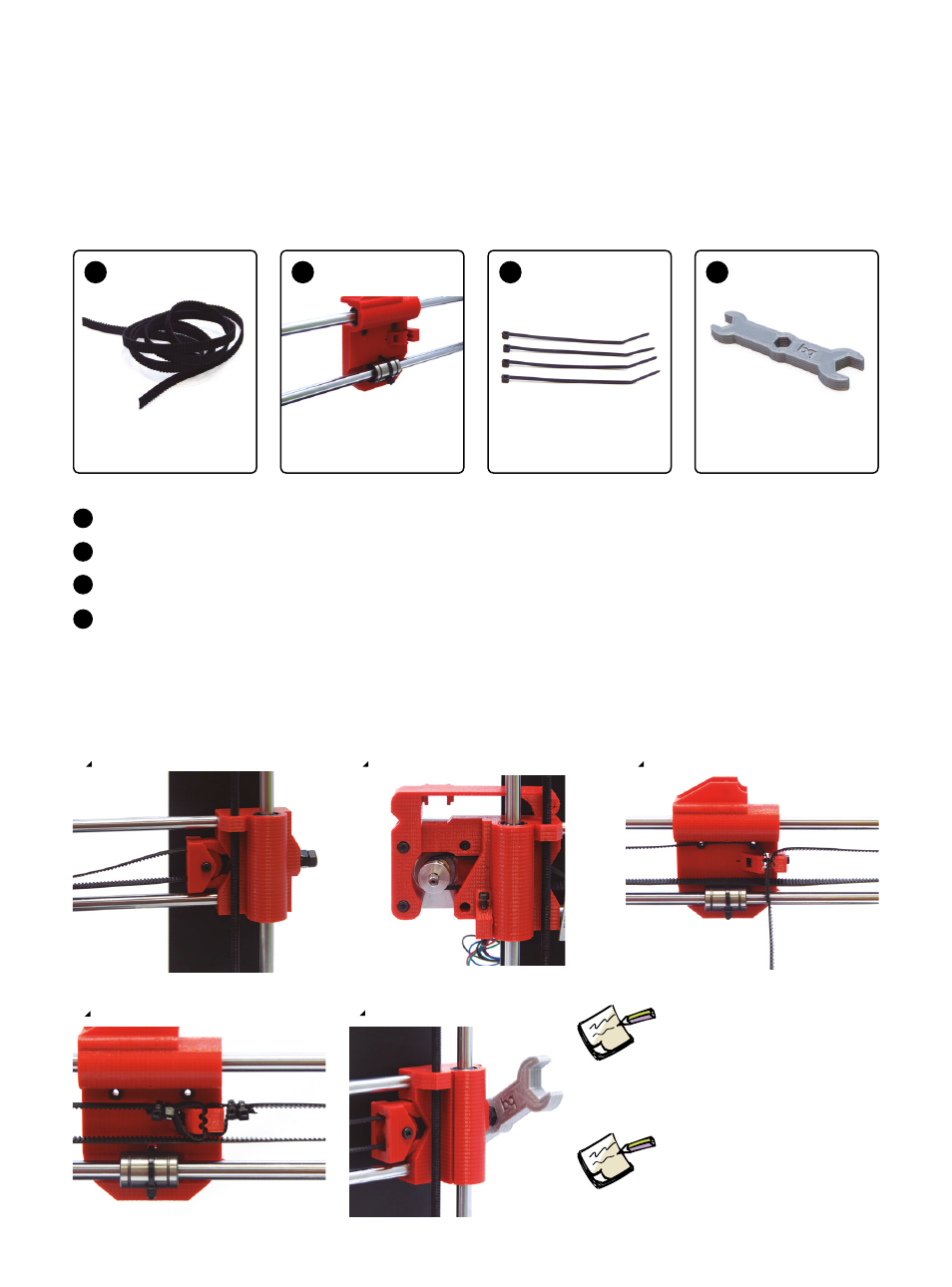

Montage:
Führe den Riemen um die Umlenkrolle
des rechten gedruckten Teils, danach um
das Bauteil aus Schritt 3, und dann um die
Umlenkrolle des linken gedruckten Teils der
X-Achse. Spanne den Riemen und befestige ihn
mit den Kabelbindern.
Riemen GT2 6 mm x 1 m
Bauteil aus Schritt 3
Kabelbinder, schwarz, 100 x 2,5 mm
Schraubenschlüssel
A
B
C
D
4
Riemen der X-Achse einsetzen
1 x 1 x 1 x 4 x
A D B C
Benutze den Schrauben-
schlüssel als Kurbel für den
Spanner (5) um den Riemen
zu straffen.
1 2 3
4 5
Baue die Umlenkrolle aus
um das Anbringen des
Riemens zu erleichtern. Baue
sie danach wieder mit dem
eingesetzten Riemen ein.
