5

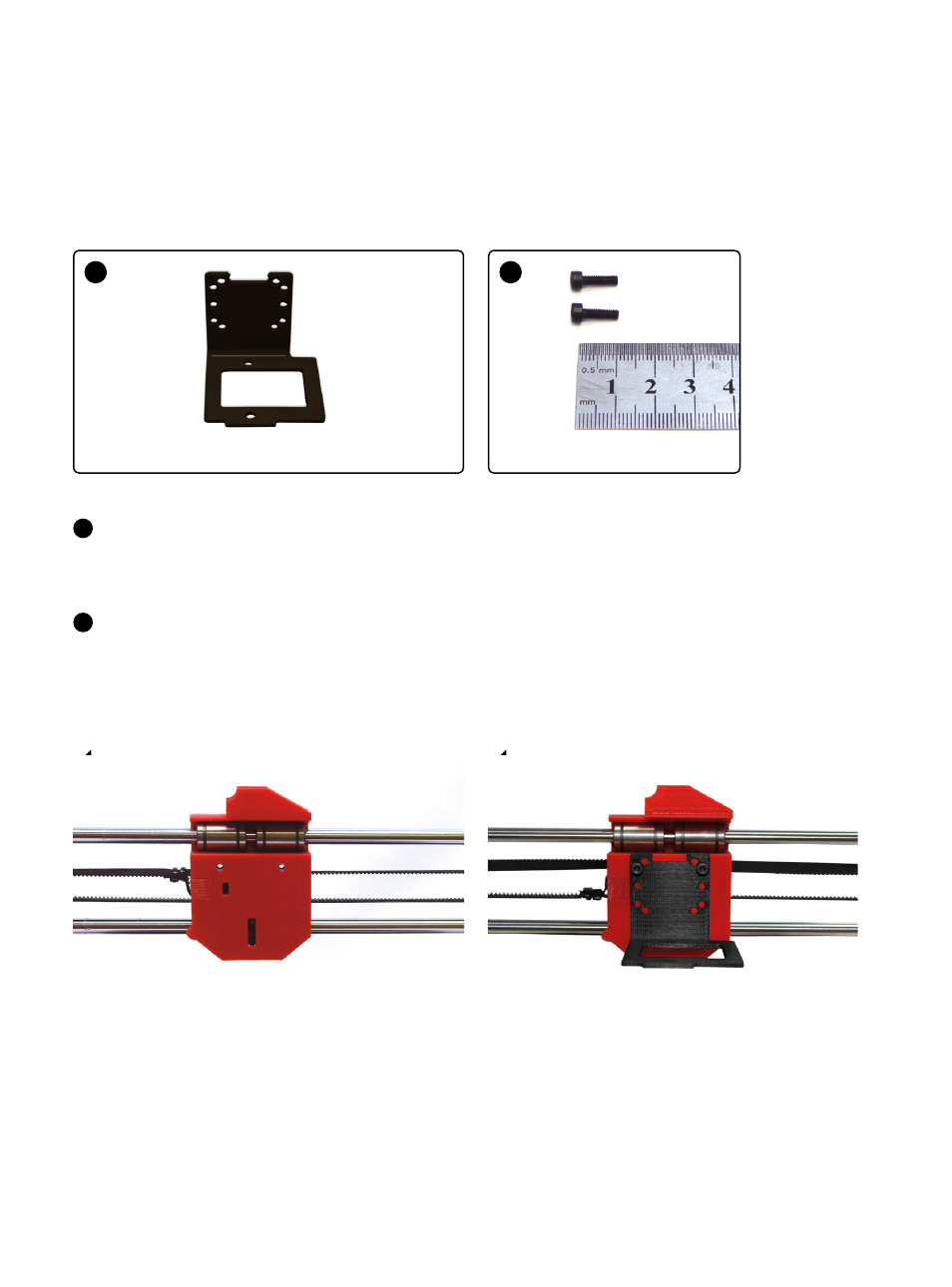

Montage der Extruder-Halterung
1 x
A
2 x
B
Extruder-Halterung
Metall-Halterung zur Befestigung des Extruders an
den Schlitten der X-Achse, der mit zwei Schrauben am
Rahmen befestigt wird.
M3 Schraube x 10 mm
A
B
1 2
Montage:
Schraube die Extruder-Halterung an
das Bauteil, das du im ersten Schritt
zusammengebaut hast.
