4

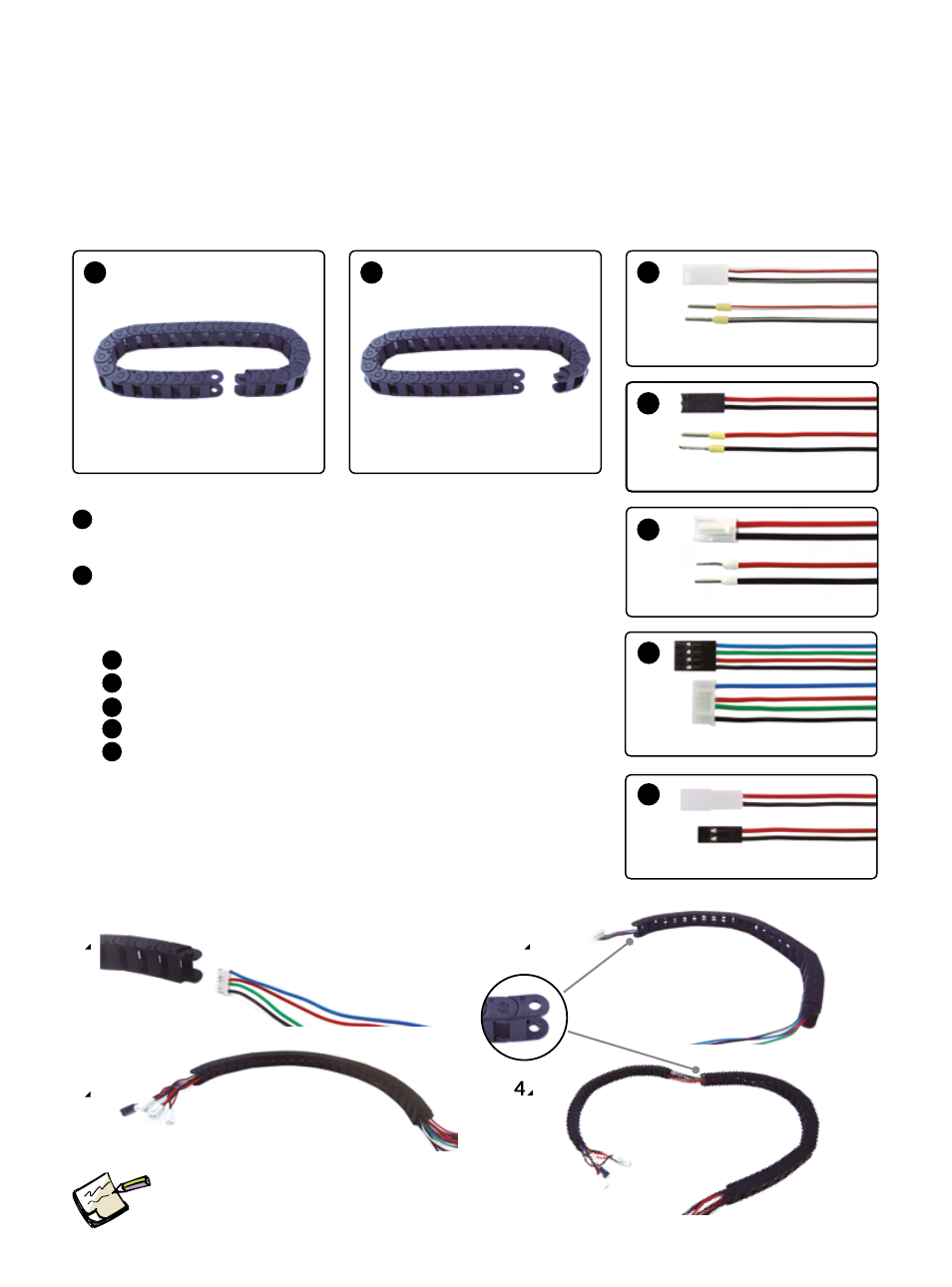

Kabel in die Kabelführungsketten der X- und
Z-Achse stecken
1 x
Kabelführungskette aus 25 Gliedern
Igus Kabelführungsketten 045.10.018 (äußere Abmessungen 15 x 10 mm)
Kabelführungskette aus 27 Gliedern
Igus Kabelführungsketten 045.10.018 (äußere Abmessungen 15 x 10 mm)
Kabel Kit für den Extruder
C Kabel für das Gebläse
D Kabel für den Axialventilator
E Heizpatronen-Kabel
F Motorenkabel
G Thermistoren-Kabel
A B
A
B
1 x
1 2
3
Führe die Kabel zur Erleichterung einzeln ein, oder
umwickele sie mit Klebeband. Führe zuerst das
Motorenkabel des Extruders ein.
Montage:
Führe zunächst die Kabel in die 25-gliedrige
Kabelführungskette der X-Achse ein (2 und 3). Danach in die
27-gliedrige der Z-Achse (4).
1 x
1 x
1 x
1 x
1 x
C
D
E
F
G
