6

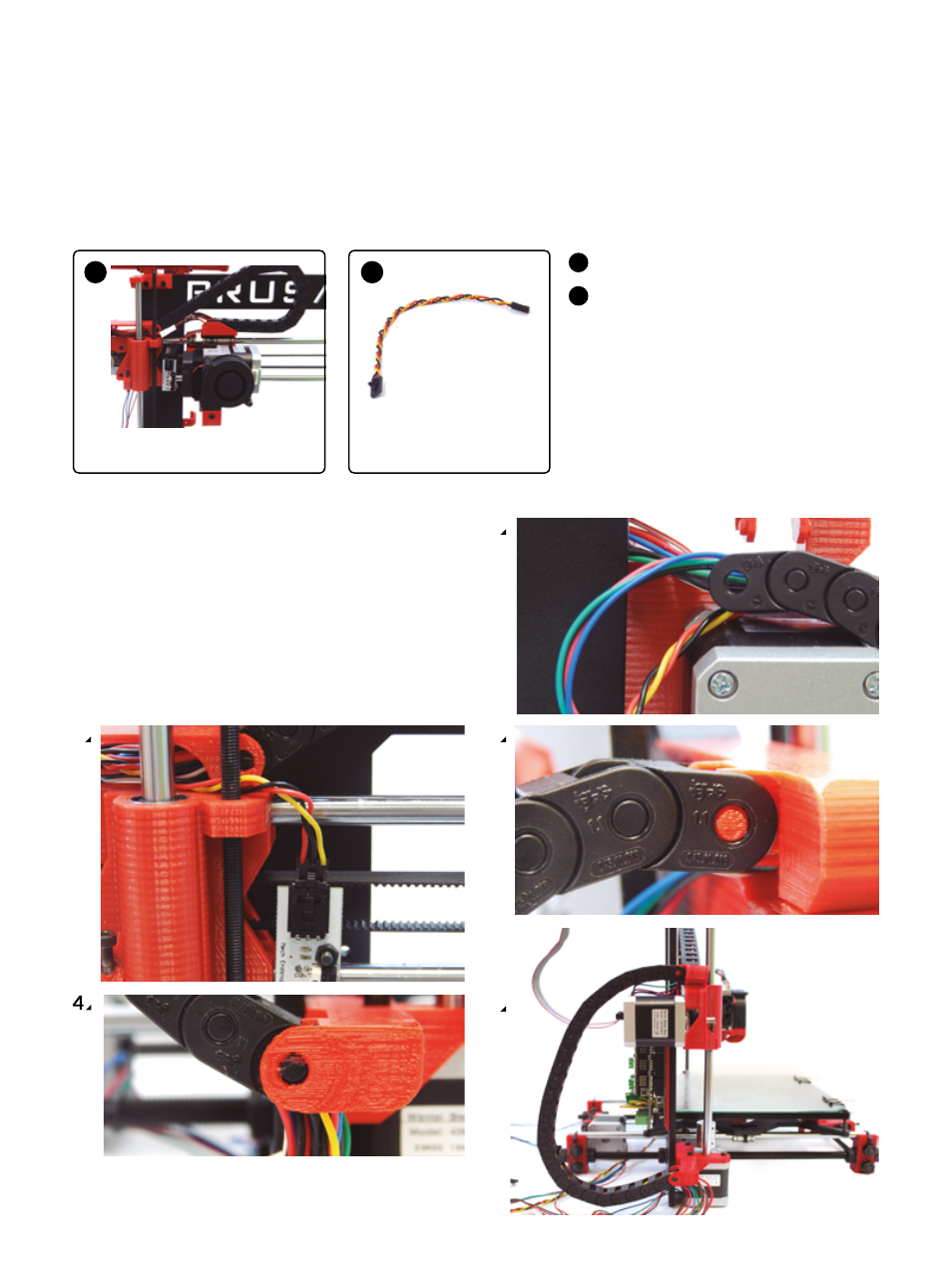

Kabel der Z–Achse einführen und Kabelführungs-
kette der Z-Achse anbringen
Montage:
Führe die Motoren- (1) und Endschalter-Kabel
der X-Achse (2) ) in die Kabelführungskette der
Z-Achse ein.
Die 27-gliedrige Kabelführungskette verbindet
das linke Ende der X-Achse (4) mit dem linken
unteren Teil der Z-Achse (3).
1 x
Bauteil aus Schritt 5
Endschalter-Kabel, 85 cm
3-adriges Endschalter-Kabel mit
Steckverbindern (Stecker und 3-polige
Buchse).
A B
A
1 x
B
1
3 2
5
