BQ Ciclop Quick guide assembly of the Disc and the Structure - Handbuch (Seite 3)

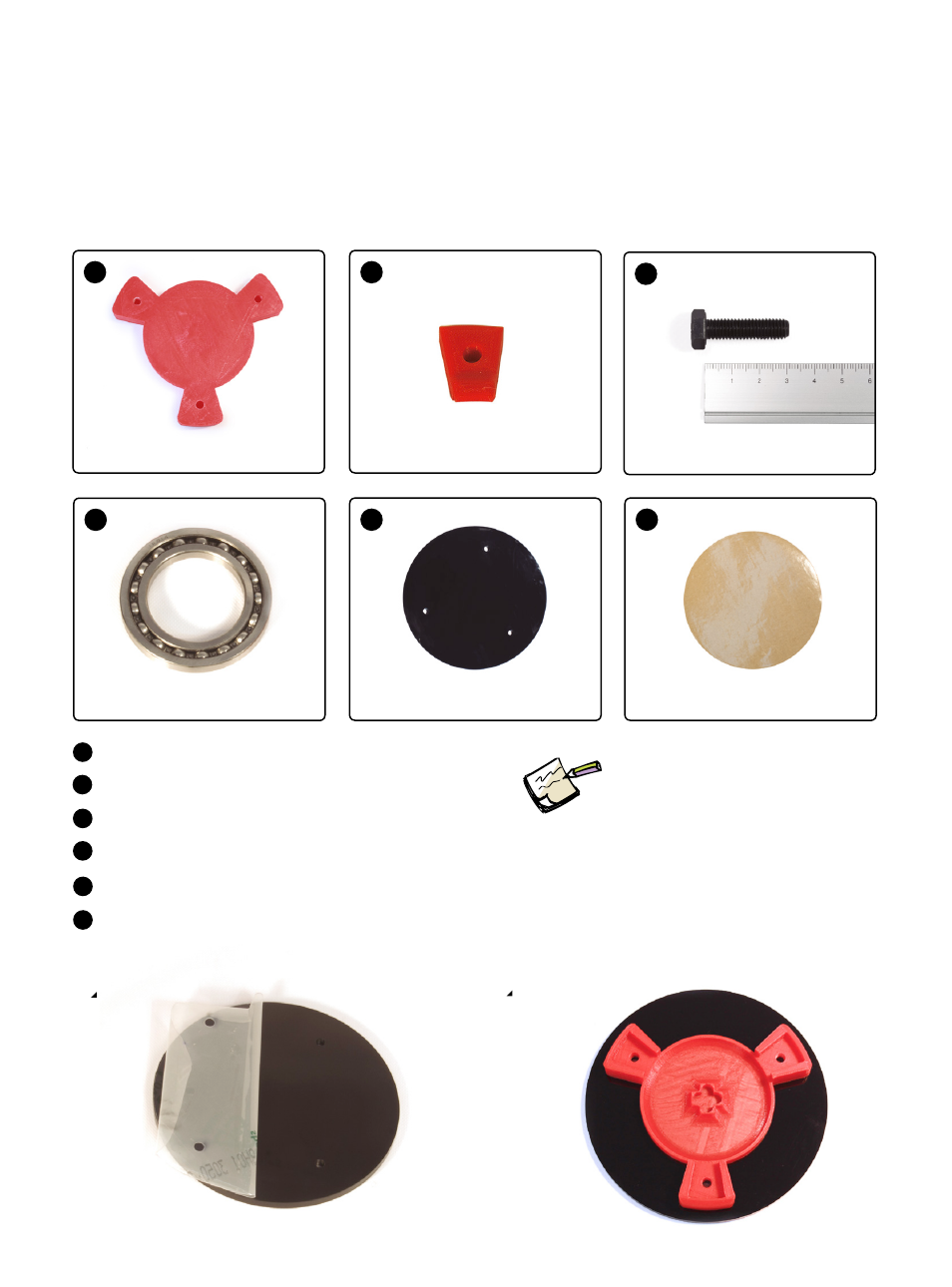

3 x
Gedruckte Scheibenhalterung
Klemme für die Verankerung des Kugellagers
M8 Schraube x 30 mm
Kugellager 16014
Plexiglasscheibe rund Ø200 mm
Rutschfeste Oberfläche Ø200 mm
A B
A
B
1 x
Montage der Drehscheibe
1
1 x
D
D
C
Halte die Scheibe (E), ihre Halterung
(A) und die Verankerungsklemmen
des Kugellagers (B) zusammen,
wenn du die einzelnen Schrauben
anziehst. Benutze hierfür bitte einen
13 mm Schraubenschlüssel (nicht
im Lieferumfang enthalten).
C
3 x
1 x
E
1 x
F
E
F
1 2
