3

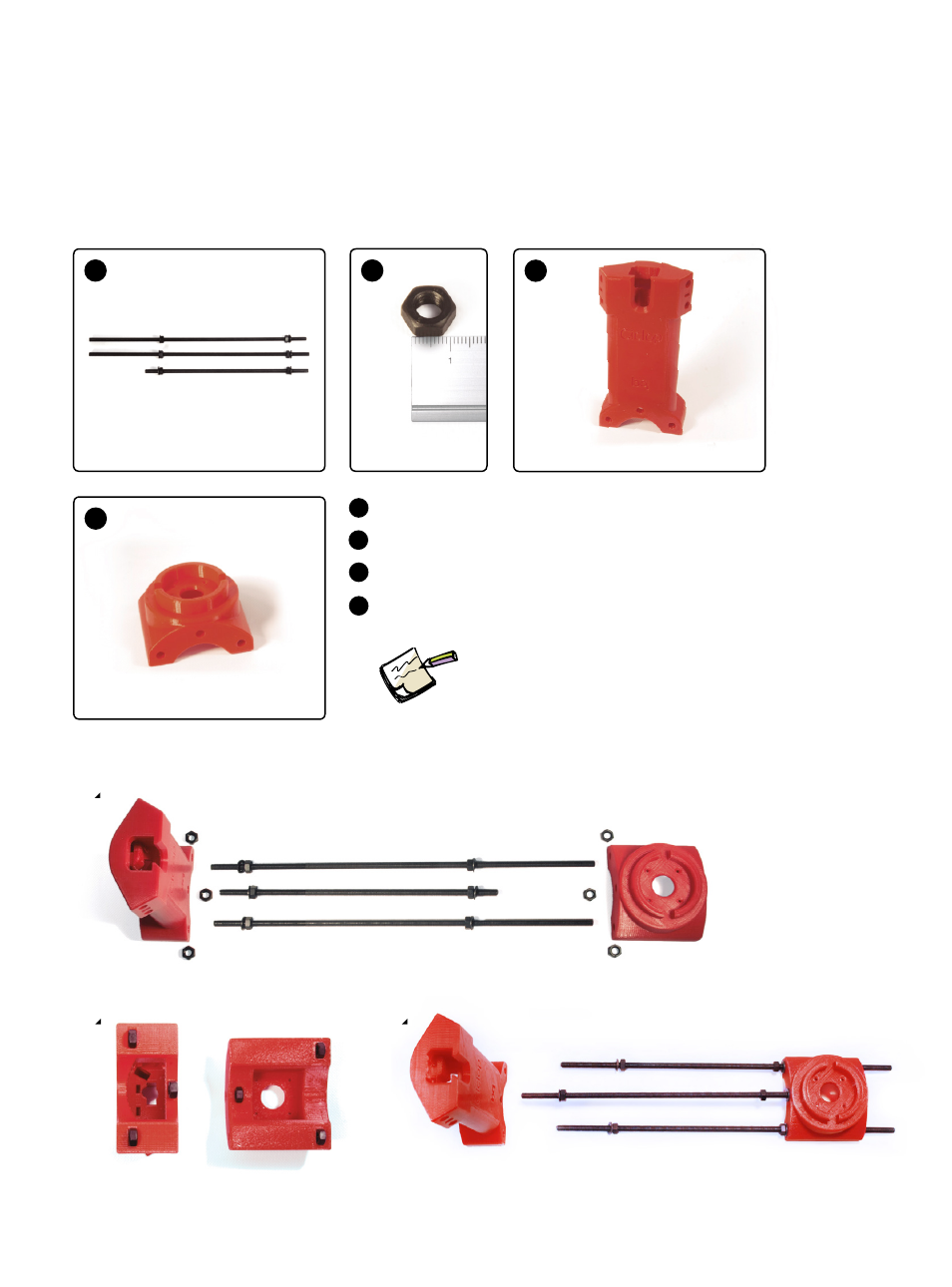

Montage der Struktur: zentrales Gestänge
einsetzen
1 x
Bauteil aus Schritt 2
M8 Mutter
Gedruckte Halterung für die Kamera
Gedruckte Halterung für den Motor
A
D
A
B
1 x
C
1 x
D
C
Setze zuerst die kürzere zentrale Gewindestange in
die Motorenhalterung ein. Im Anschluss müssen die
beiden längeren Stangen in die Endstücke eingesetzt
werden (1). Setze nun die Muttern unter leichtem Druck
in die Öffnungen ein, die sich an der Unterseite des
entsprechenden Teils befinden. Falls sie nicht einrasten
muss die Öffnung ein wenig ausgefeilt werden.
1
3
B
6 x
2
