Deutsch
48
Witbox Benutzerhandbuch
X und Y Baugruppe
Die X und Y Baugruppe ermöglicht die Bewegung des Extruderschlittens in beide
Richtungen (X und Y).
Um diese Bewegungen zu ermöglichen sind die X und Y Baugruppen mit einem System
aus Umlenkrollen ausgestattet, das die Bewegung der Motoren auf die verschiedenen
mobilen Teile überträgt.
Bei den Motoren handelt es sich um folgende Modelle:
• Motor der X-Achse: Nema 17 Schrittmotor, 12 V DC und 1,7 A, mit einem
Drehmoment von 4.000 g/cm.
• Motor der Y-Achse: Nema 17 Schrittmotor, 12 V DC und 2,5 A, mit einem
Drehmoment von 4.800 g/cm.
Z Baugruppe
Die Z Baugruppe ermöglicht die Bewegung der Druckbasis auf der Z-Richtung (Höhe).
Mit zunehmendem Druckfortschritt verringert der Drucktisch schrittweise seine
Höhe, damit das Druckstück in die Höhe aufgebaut werden kann. Wesentliche Teile
der Z Baugruppe sind (Abb. 5.6 und 5.7):
• Motor der Z-Achse: Stellt die notwendige Leistung zur Verfügung damit sich
die Halterung des Drucktisches auf der Z Richtung bewegen kann. Der Motor
der Z-Achse ist ein Nema 17 Schrittmotor mit 12 V DC und 1,7 A, und einem
Drehmoment von 4.000 g/cm.
• Metallkupplung: Verbindet den Motor der Z-Achse mit der Spindel. Sie ist
spiralförmig verarbeitet um mögliche Vibrationen abzudämpfen.
• Spindel: Überträgt die Drehbewegung des Motors um den Drucktisch zu
bewegen.

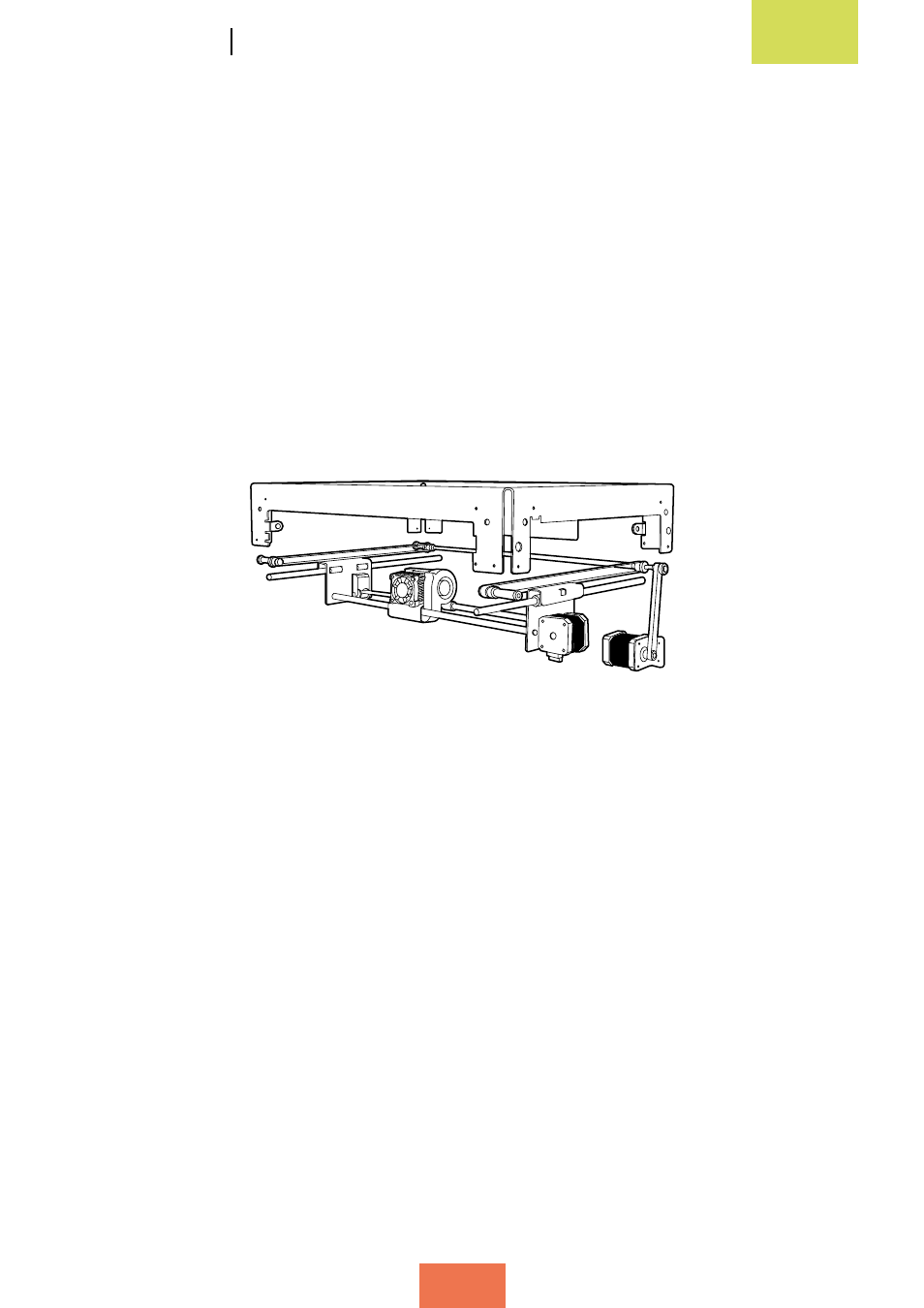

Abbildung 5.5 X und Y Baugruppe
