18

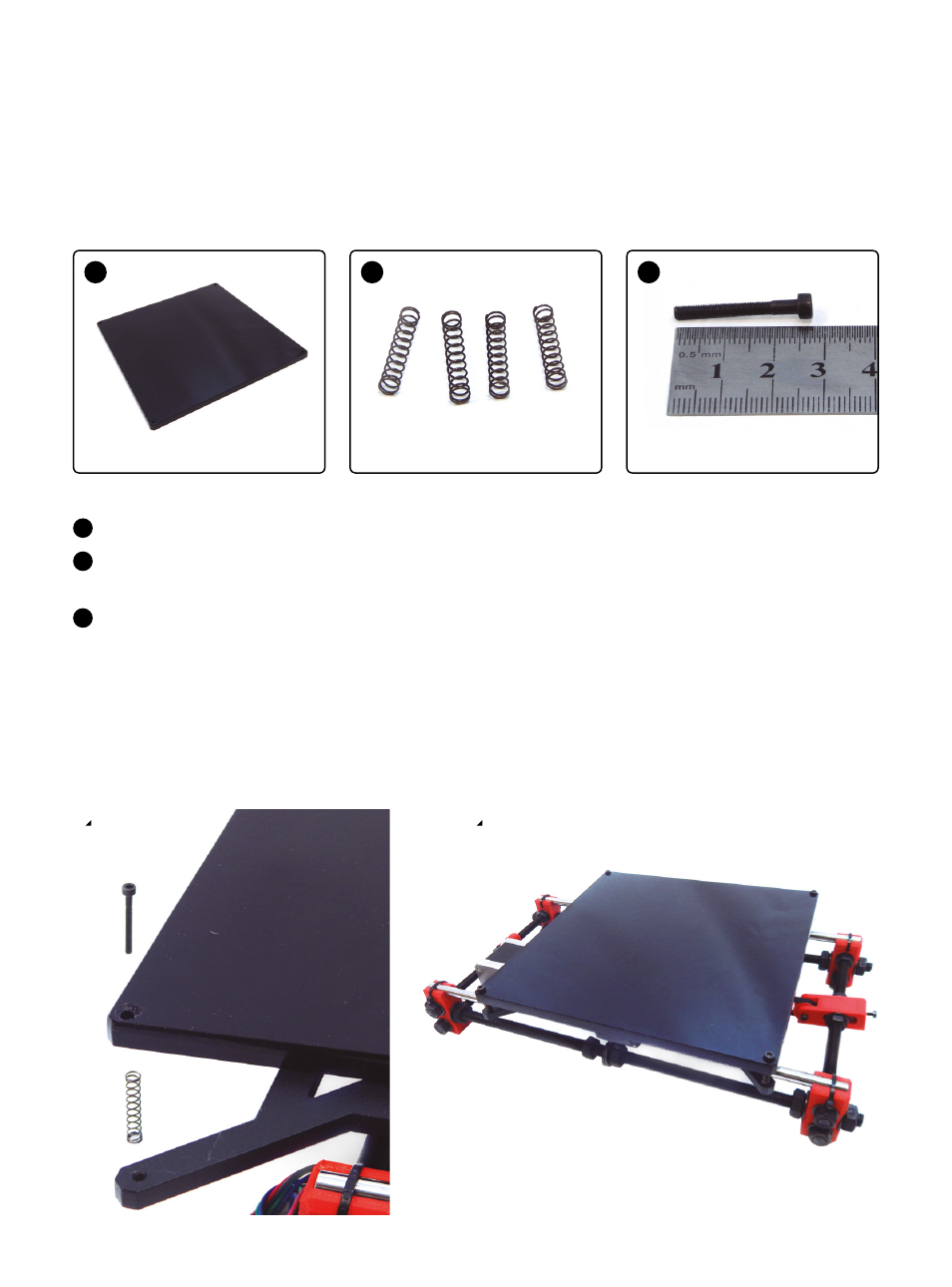

Plexiglasbasis anbringen
1 x 4 x 4 x
Plexiglasbasis
Federn (Länge: 30,5 mm, Ø außen:
4,5 mm, Stärke: 0,45 mm)
M3 Schraube x 25 mm
A B C
A
B
C
Montage:
Befestige die Plexiglasbasis auf der
Struktur, die du in den vorherigen Schritte
zusammen-gebaut hast. Verbinde die vier
Ecken der Plexiglasbasis mit den vier Enden
der Aluminiumbasis. Benutze hierfür die
Schrauben und die Federn.
1 2
