BQ Prusa i3 Hephestos Quick guide Y-axis - Handbuch (Seite 9)

7

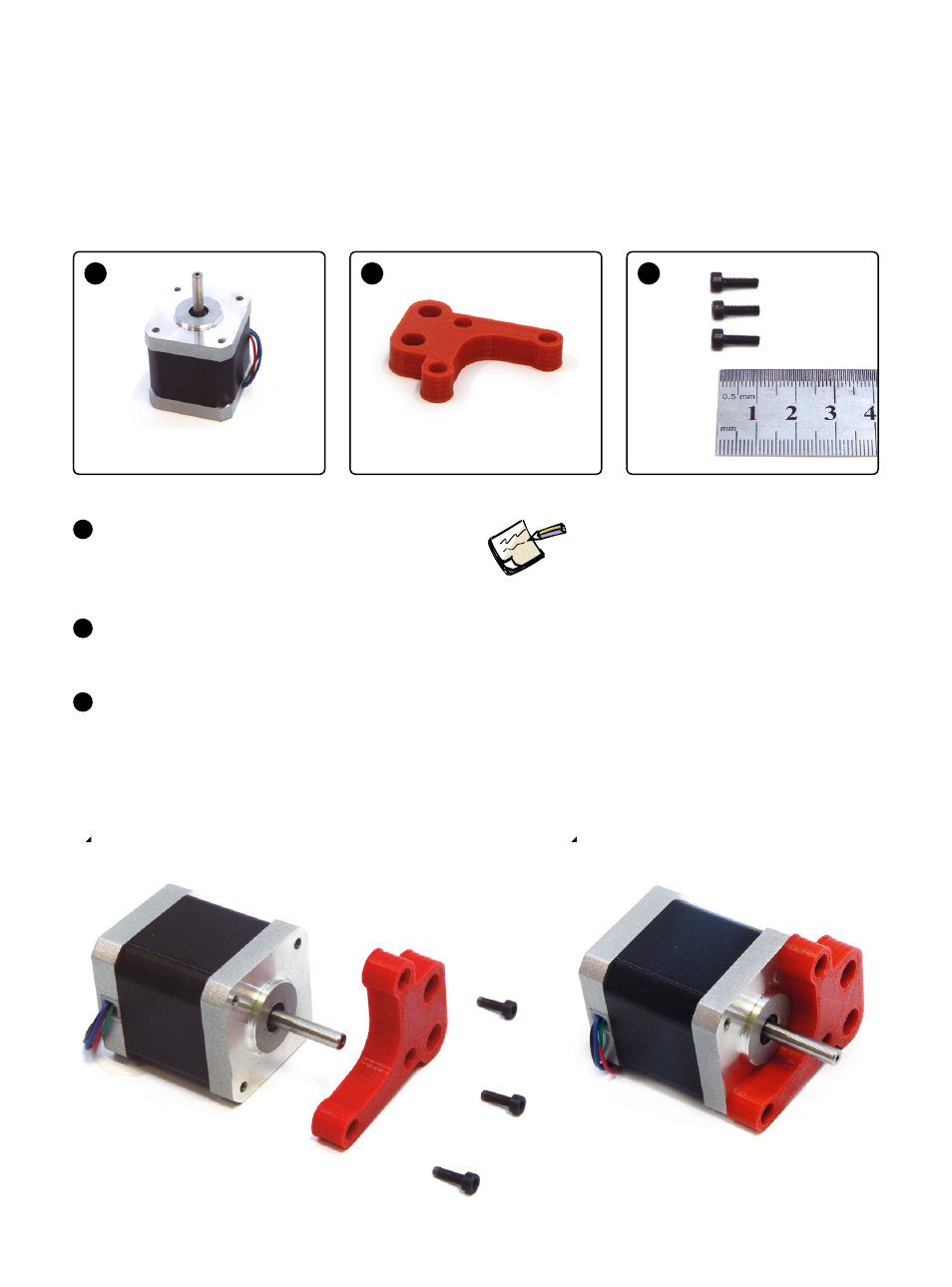

Motor vorbereiten
1 x 1 x 3 x
Nema 17 Motor*
Bipolarer Nema 17 Schrittmotor
(2.5A 1.8 deg/step)
*Befindet sich in der Elektronik Schachtel
Motorenteil
Gedruckte Halterung zur Befestigung des Nema 17
Motors der Y-Achse an die Gewindestangen.
M3 Schraube x 10 mm
A B C
A
B
C
1 2
Stelle die richtige Ausrichtung des Motors
sicher.
